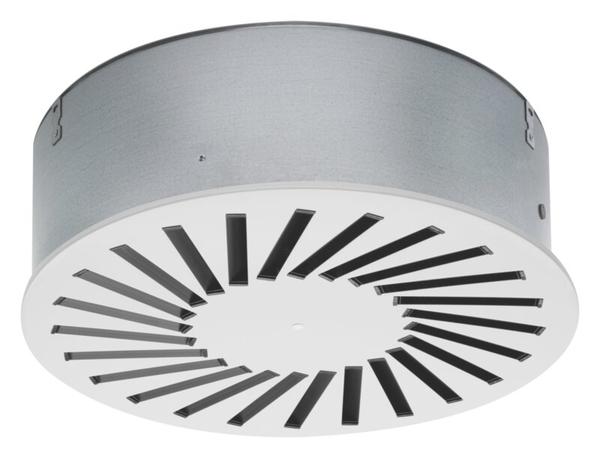

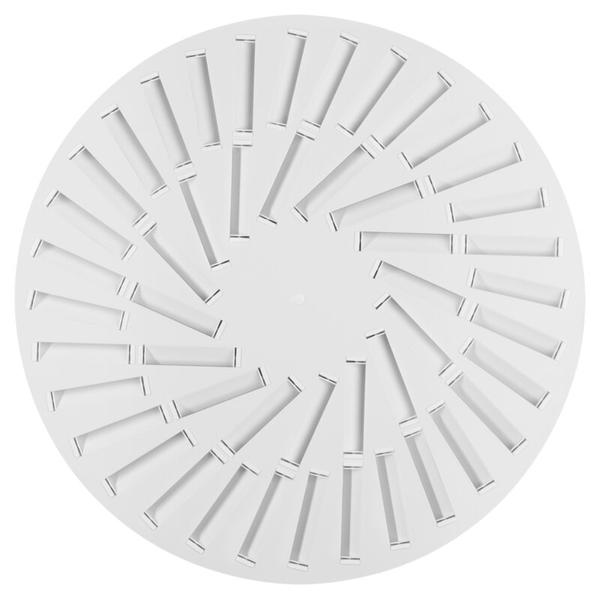

Façade de diffuseur circulaire avec caisson de raccordement circulaire et piquage horizontal

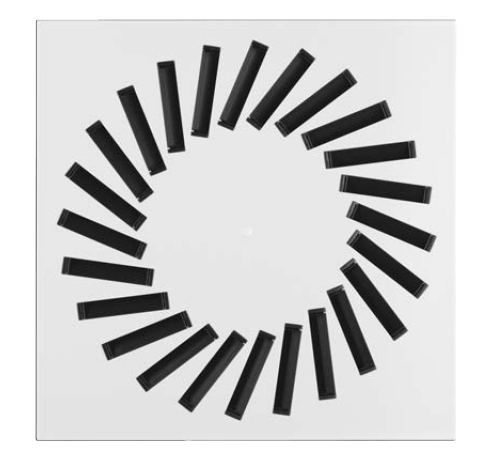

Diffuseurs à jet hélicoïdal circulaires et carrés pour des taux de renouvellement d'air élevés
■ Dimensions nominales 300, 400, 500, 600, 625, 825
■ Plage de débit volumique : 7 à 470 l/s ou 25 à 1692 m³/h
■ Façade de diffuseur en tôle d'acier galvanisé, peinte par poudrage
■ Pour débits volumiques variables et constants
■ Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
■ Façades de diffusion de petite taille pour les trames de plafond 600 et 625
■ Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air
■ Système idéal pour les zones de confort
Équipement et accessoires en option
■ Façade apparente disponible dans des teintes RAL CLASSIC, ailettes de déflexion noires ou blanches
■ Piquages horizontaux et verticaux

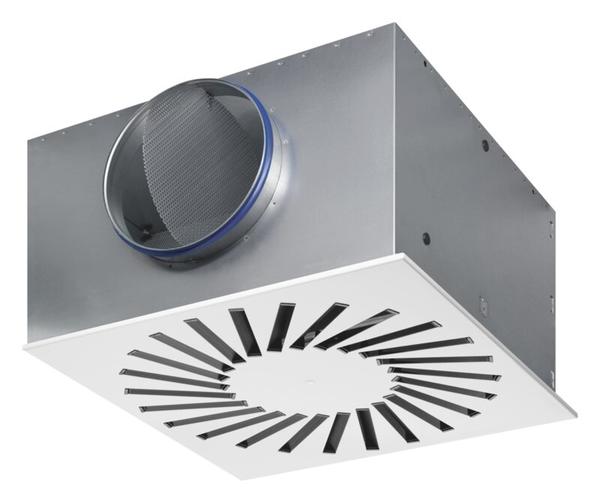

■ Caisson de raccordement carré avec lame de registre actionnée par cordelette et prise de pression
Dimensions nominales
Accessoires
Joint à lèvres
Options associées
Normes et directives
Maintenance
| En option | |
| 1 Façade du diffuseur | 8 Joint à lèvres |
| 2 Vis de fixation centrale | 9 Lame du registre pour l'équilibrage du débit volumique |
| 3 Ailette de déflexion réglable | 10 Prise de pression |
| 4 Caisson de raccordement | 11 Cordelette verte, qui ferme la lame du registre |
| 5 Barre transversale | 12 Cordelette blanche, qui ouvre la lame du registre |
| 6 Trou de suspension | 13 Tuyau de mesure |
| 7 Piquage | 14 Étiquette de texte qui indique le modèle du caisson de raccordement |
Dimensions nominales | 300, 400, 500, 600, 625, 825 mm |
Dimensions de la dalle de plafond | 598 × 598 ou 623 × 623 |
Débit d'air minimal, avec Δtz = -6 K | 7 – 99 l/s ou 25 – 357 m³/h |
débit volumique maximal, à LWA ≅ 50 dB(A) | 80 – 470 l/s ou 288 – 1692 m³/h |
Différence de température entre l'air soufflé et l'air ambiant | -12 – +10 K |
Texte des spécifications
Caractéristiques spéciales
Matériaux et finitions
Caractéristiques techniques
Normes et directives
Analyse du cycle de vie
Une analyse du cycle de vie est disponible pour la gamme de produits sous la forme d'une déclaration environnementale de produit (EPD) qui a été vérifiée et publiée par un gestionnaire de programme.
| VDW | – | Q | – | Z | – | H | – | M | – | L | / | 500 × 24 × 598 | / | Q21 | / | P1 - RAL 9016 |
| | | | | | | | | | | | | | | | | | | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1 Type
VDW Diffuseur à jet hélicoïdal
2 Style d'exécution
R circulaire
Q carré
3 Système
Z Soufflage d'air
A Extraction d'air
4 Piquage
H avec piquage horizontal
V avec piquage vertical (le caisson de raccordement est toujours circulaire)
5 Lame du registre pour l'équilibrage du débit volumique
Aucune indication : sans lame de registre
M avec lame de registre
MN avec cordelettes et prise de pression (uniquement avec caisson de raccordement carré)
6 Accessoires
Aucune indication : sans accessoires
L avec joint à lèvres
7 Dimensions nominales [mm]
Diamètre nominal du diffuseur à jet hélicoïdal × nombre d'ailettes de déflexion × dimensions de la dalle de plafond
Dimensions nominales du diffuseur à jet hélicoïdal × nombre d'ailettes de déflexion
300 x 8
400 x 16
500 x 24
600 x 24

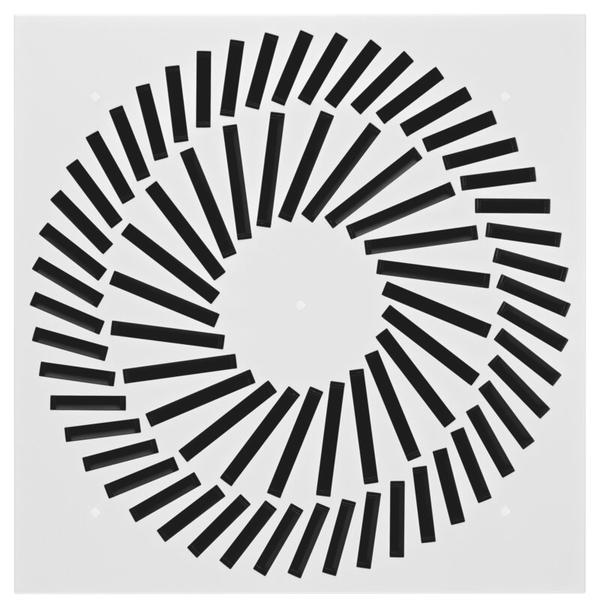

600 x 48
625 x 24
625 x 54 (uniquement avec le style d'exécution Q)
825 x 72 (uniquement avec le style d'exécution Q)
Dimensions de la dalle de plafond (uniquement pour le style d'exécution Q)
Aucune indication : dimensions de la dalle de plafond en fonction des dimensions du diffuseur à jet hélicoïdal
598 dalle de plafond carrée, 598 x 598 mm (ne convient pas aux diffuseurs à jet hélicoïdal de dimensions nominales 625 et 825)
623 dalle de plafond carrée, 623 x 623 mm (non compatible avec le diffuseur à jet hélicoïdal de dimension nominale 825)
8 Couleur des ailettes de déflexion
Aucune indication : système Z (soufflage d'air) - ailettes de déflexion noires ; système A (extraction d'air) - pas d'ailettes de déflexion
Q11 ailettes de déflexion noires (système A uniquement)
Q21 ailettes de déflexion blanches
9 Surface apparente
Aucune indication : peinture par poudrage RAL 9010 (blanc pur)
P1 peinture par poudrage ; préciser la teinte RAL CLASSIC
Taux de brillance
RAL 9010 GU 50
RAL 9006 GU 30
Toutes les autres teintes RAL GU 70
Remarque : Les caissons de raccordement circulaires à piquage horizontal n'ont ni lame de registre ni joint à lèvres, ou ni lame de registre ni joint à lèvres. Les caractéristiques 2 et 4 définissent la géométrie du caisson de raccordement.
Exemple de commande : VDW-Q-Z-H-M-L/500×24×598/Q21/P1-RAL9016
| Type | VDW – diffuseur à jet hélicoïdal |
| Style d'exécution | carré |
| Système | Soufflage d'air |
| Piquage | avec piquage horizontal |
| Lame de registre pour l'équilibrage du débit volumique | avec lame de registre |
| Accessoires | avec joint à lèvres |
| Dimensions nominales [mm] | Dimension nominale 500, nombre d'ailettes de déflexion : 24, dalle de plafond carrée, 598 x 598 mm |
| Couleur des ailettes de déflexion | ailettes de déflexion blanches |
| Surface apparente | peinture par poudrage, RAL 9016 (blanc signalisation), GU 70 |
