Nettoyage et validation
aisées
Conforme à VDI 6022
Caissons terminaux pour salles blanches utilisés à l'étage final de filtration, avec panneaux filtrants mini-plis destinés à la séparation des particules en suspension. Utilisés dans des domaines techniques sensibles, tels que la médecine, l'industrie pharmaceutique et la biologie.
■ Panneaux filtrants mini-plis avec joint fluide en aval conformes aux normes les plus élevées en matière d'hygiène
■ Remplacement facile, rapide et sécurisé du filtre

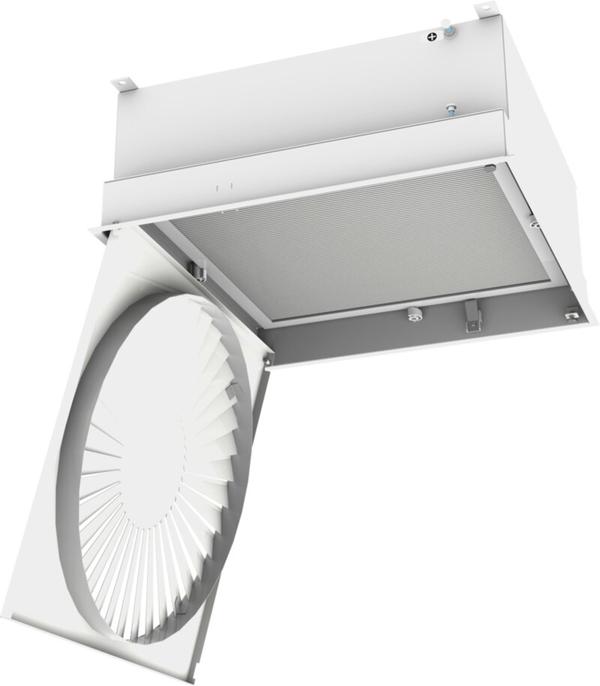

■ Diffuseur d'air articulé, solidement maintenu par des aimants, pour un nettoyage et une validation aisés
■ Remplacement de filtre par clip de verrouillage breveté
■ Supports nouvellement conçus pour un montage dans un faux-plafond
■ Exécution robuste et soudée
■ Exécution compacte, adaptée aux plafonds bas
■ Variété de façades de diffusion pour répondre à des exigences diverses
■ Raccordement horizontal ou vertical
■ Piquage à clipser à monter dans des plafonds continus à raccordement horizontal
■ Pour les classes de pureté de l'air 5 à 8 selon EN ISO 14644-1
■ Conforme aux règles d'hygiène VDI 6022
Modèles
Options utiles
Caractéristiques d'exécution
Normes et directives
1 Élément filtrant
2 Diffuseur
3 Caisson
4 Clip de verrouillage rotatif (breveté)
5 Points de mesure de la pression
Caisson-filtre terminal plafonnier pour salle blanche type TFP comme filtration terminale pour la diffusion d'air dans les zones sensibles de l'industrie pharmaceutique. Montage d'éléments filtrants pour la séparation de particules en suspension sous forme d'aérosols, de poussières toxiques, de virus et de bactéries, pour le soufflage et la reprise d'air. Caisson soudé pour le montage de panneaux filtrants mini-plis, avec un joint fluide côté aval. Piquage à entrée par le dessus ou latérale. Le piquage à entrée latérale peut être retiré si nécessaire. Le maintien des panneaux filtrants mini-plis est assuré par quatre clips de verrouillage rotatifs brevetés. Caisson avec points de mesure pour surveiller la pression différentielle de fonctionnement et tube de mesure interne. Diffuseur d'air en tôle d'acier, peinture par poudrage (RAL 9010), types FD, TDF ; VDWF, rabattable pour faciliter le démontage et le nettoyage. Test d'étanchéité de chaque caisson. Le caisson et le diffuseur d’air peuvent être fixés dans des plafonds en plaques de plâtre et en panneaux de fibres disponibles dans le commerce, ainsi que dans des systèmes de plafonds accessibles à la marche. Une fixation dans des plafonds à dalles clipsables est également possible (en option).
Caractéristiques spéciales
Matériaux et finitions
Exécutions
| TFP | – | SC | – | SPC | – | CC | – | VDWF | / | 600 | x | 24 | – | 198 | – | 15 | / | S |
| | | | | | | | | | | | | | | | | | | | | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 Type
TFP Filtres terminaux pour salles blanches pharmaceutiques
2 Modèle
SC Piquage circulaire, entrée latérale
SCR Piquage circulaire, entrée latérale, amovible
TC Piquage circulaire, entrée par le dessus
3 Matériau du caisson
SPC Acier, peinture par poudrage, RAL 9010 (blanc pur)
4 Type de plafond
Aucune indication : standard
CC Cassette de fixation
5 Diffuseur d'air
FD, TDF, VDWF
6 Dimensions nominales [mm]
400, 500, 600, 625
7 Nombre d'ailettes
Uniquement avec la façade de diffusion VDWF
0, 16, 24
8 Diamètre du piquage [mm]
158, 198
9 Largeur de la bride [mm]
15
10 Points de suspension/mesure
S Points de suspension et de mesure sur le côté
FC Supports pour l'installation de faux-plafonds et points de mesure en haut
Exemple de commande : TFP-SC-SPC-CC-VDWF/600×24-198-15/S
| Type | TFP - Filtre terminal pharmaceutique pour salles blanches |
| Version | Piquage circulaire, entrée latérale |
| Matériau du caisson | Acier, peinture par poudrage, RAL 9010 (blanc pur) |
| Type de plafond | Cassette de fixation |
| Diffuseur d'air | VDWF |
| Dimensions nominales [mm] | 600 |
| Nombre de lames | 24 |
| Diamètre du piquage [mm] | 198 |
| Largeur de la bride [mm] | 15 |
| Points de suspension/mesure | Points de suspension/mesure sur le côté |
