Application
- Unités terminales VAV rectangulaires à utiliser dans les systèmes d'aération et de climatisation
- Pour la régulation, la limitation ou la fermeture des flux d'air de soufflage et de reprise
- Régulation du débit volumique en boucle fermée avec une énergie auxiliaire
- Pour des systèmes à débit volumique constant ou variable
- Fermeture par commutation (équipement à fournir sur site)
- Utilisable également pour la régulation de la pression des gaines ou ambiante avec composants de régulation adaptés
Caractéristiques spéciales
- Sonde de pression effective intégrée avec piquages de mesure de 3 mm (insensibles à la poussière et à la pollution)
- Configuration ou programmation et fonction de tests aérodynamiques en usine
- Les paramètres peuvent aussi être configurés ultérieurement sur le composant de régulation. Selon le composant de régulation, un dispositif de réglage supplémentaire peut être nécessaire
Dimensions nominales
- 36 dimensions nominales de 200 × 100 à 1000 × 600
- Toutes les options associées ne sont pas forcément disponibles ou adaptées à toutes les tailles d'unités terminales
Modèles
- TVT : unité terminale VAV (à débit d'air variable)
- TVT-D : unité terminale VAV avec capotage acoustique
- Unités avec capotage acoustique et/ou un silencieux secondaire type TX pour les exigences acoustiques élevées
- Le capotage acoustique ne peut pas être monté ultérieurement
Exécution
- Tôle d'acier galvanisé
- P1 : peinture par poudrage, argent (RAL 7001)
Pièces et caractéristiques
- Unité opérationnelle composée de pièces mécaniques et de composants de régulation
- Sonde de pression effective moyenne pour la mesure du débit volumique
- Volets de régulation
- Composants de régulation montés en usine, complets avec câblage et flexibles
- Tests de fonctionnement aérodynamiques sur un banc d'essai spécial avant expédition de chaque unité
- Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits volumiques fixée sur l'appareil
- Grande précision de régulation du débit volumique
Options associées
- Régulateur EASY : unité compacte constituée d'un régulateur avec potentiomètres, d'un capteur de pression différentielle et d'un servomoteur
- Régulateur Compact : unité compacte composée d'un régulateur avec potentiomètres, capteur de pression différentielle et servomoteur
- Régulateur Universal : régulateur, sonde de pression effective et servomoteurs pour applications spéciales
- LABCONTROL : composants de régulation pour systèmes de gestion d'air
Options utiles
- Silencieux secondaire type TX pour les besoins acoustiques exigeants
- Échangeur thermique type WL
Caractéristiques d'exécution
- Caisson rectangulaire
- Brides de raccordement aux deux extrémités, adaptées aux gaines
- Volets à action opposée, volets connectés par un jeu d'engrenages interne (fourni) aux deux extrémités

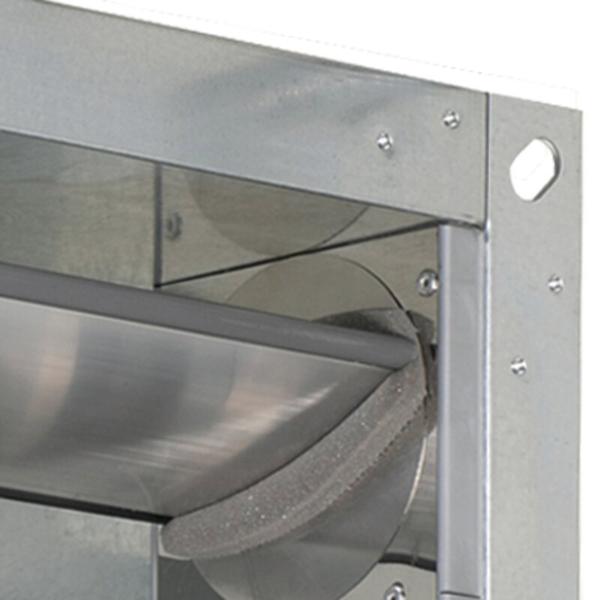

- Volets de régulation avec joints remplaçables
- Position du volet de régulation indiquée à l'extérieur au niveau de la rallonge d'arbre
- Paliers avec anneaux d'étanchéité
Matériaux et finitions
Exécution en tôle galvanisée
- Caisson en tôle galvanisée
- Conduit et tringlerie en acier galvanisé
- Volets de régulation et sonde de pression effective en aluminium
- Jeu d'engrenages en plastique antistatique (ABS), résistant à la chaleur jusqu'à 50 °C
- Paliers lisses en plastique
Exécution avec peinture par poudrage (P1)
- Caisson en tôle d'acier galvanisée, peinture par poudrage
Modèle avec capotage acoustique (D)
- Capotage acoustique en tôle d'acier galvanisée
- Joint en caoutchouc pour l'isolation contre les bruits de structure
- Isolation en laine minérale
Laine minérale
- Conforme à EN 13501, classe de résistance au feu A1, incombustible
- Label de qualité RAL-GZ 388
- Non dangereux pour la santé grâce à sa haute biosolubilité conformément à l'ordonnance sur les substances dangereuses et à la note Q de la directive européenne (CE) n° 1272/2008
Normes et directives
Satisfait aux exigences en matière d'hygiène de
- EN 16798, partie 3
- VDI 6022, fiche 1
- DIN 1946, partie 4
- Pour les autres normes et directives, voir le certificat d'hygiène
Fuite du caisson
- EN 1751, classe C ; si B + H ≤ 400, classe B
Fuite d'air à volets fermés
- EN 1751, classe 3
- Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable à volets fermés
Maintenance
- Aucune maintenance n'est requise pour l'exécution et les matériaux non sujets à l'usure
Déclaration des produits chimiques
Directive européenne 2011/65/UE (RoHS)Ce produit ou ses variantes sont conformes à la directive européenne 2011/65/UE
(RoHS) sur la restriction de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.
REACH 1907/2006 (règlement CE REACH) Ce produit ou ses variantes sont conformes aux dispositions du règlement CE n° 1907/2006, également connu sous le nom de REACH (enregistrement, évaluation, autorisation et restriction des substances chimiques). Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.
