JZ-LL-AL

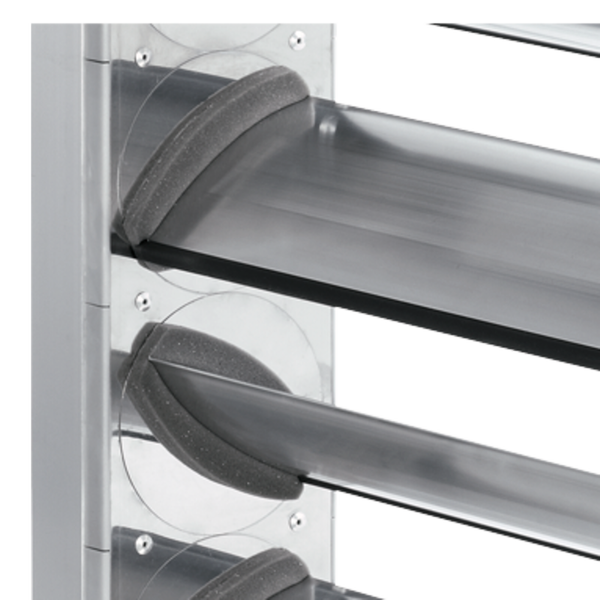

Glad afgewerkte

afdichtingen aan de

zijkante

Ingekapselde tandwielen

JZ-LL-AL

Jalouziekleppen van aluminium voor het luchtdichte afsluiting in luchtbehandelingsinstallaties

Jalouziekleppen in rechthoekige uitvoering voor luchthoeveelheids- en drukinregeling en het luchtdicht afsluiten van luchtkanalen en openingen in wanden en vloeren.
■ Maximale afmetingen 1200 × 1000 mm
■ Lekkage bij gesloten jalouzieklep volgens EN 1751, klasse 4
■ Luchtdichtheid van de behuizing volgens EN 1751, klasse C
■ Contraroterende aerodynamisch gevormde lamellen
■ Glad afgewerkte afdichtingen voor hygiënische eisen
■ Lamellen gekoppeld met binnenliggende tandwiele
■ Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar
Optionele uitrusting en toebehoren
■ Servomotor: Open-Dicht aandrijving, proportionele aandrijving
■ Gepoedercoate uitvoering
■ Geanodiseerde uitvoering

Algemene informatie

Toepassing

Jalouziekleppen worden vooral toegepast in luchtbehandelingsinstallaties voor luchthoeveelheids- en drukregeling
Voor luchtdichte afsluiting van luchtkanalen en openingen in wanden en plafonds

Bijzondere eigenschappen

Aerodynamisch gevormde lamellen
Onderhoudsarme en robuuste constructie
Geen siliconen bevattende componenten
Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar
Gesloten cel afdichtingen voor hygiënische eisen

Classifisering

Lekkage met gesloten jalouzieklep volgens EN 1751: testdruk tot 2000 Pa

Klasse 4

Nominale afmetingen

B: 200 – 1200 mm in stappen van 1 mm
H: 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000 mm
B × H in elke combinatie

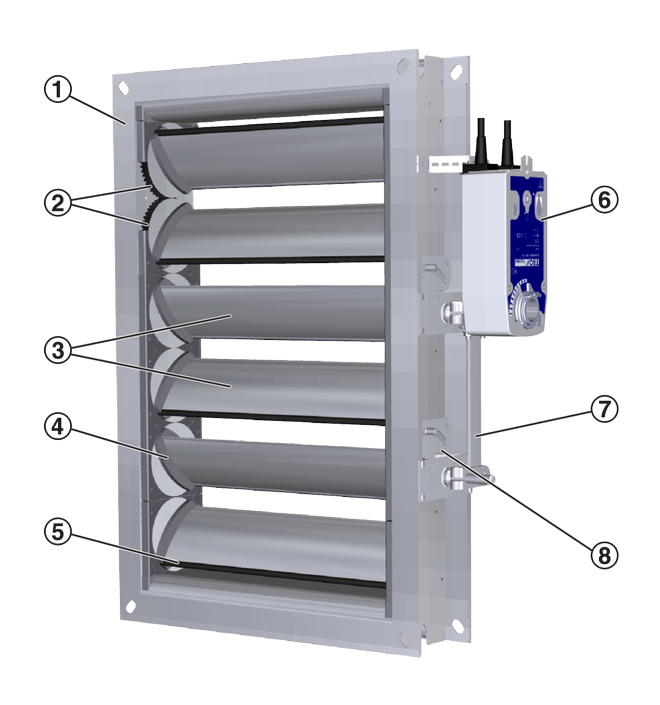

Onderdelen en eigenschappen

Afsluitklep klaar voor inbouw
Lamellen voorzien van tandwielen
Aandrijfhendel
Vastzetinrichting inclusief standaanwijzer
Bedrijfstemperatuur 0 – 60 °C

Aanbouwdelen

Vastzetinrichting en eindschakelaar voor traploze instelling van de jalouziekleppen en eindschakelaar signalering
Open-dicht servomotoren voor het openen en sluiten van jalouziekleppen
Variabele servomotoren voor variabele klepstanden
Pneumatische servomotoren voor het openen en sluiten van jalouziekleppen

Toebehoren

Inbouwframe voor het snel en eenvoudig monteren van de jaloeziekleppen

Constructie kenmerken

Rechthoekige geschroefde uitvoering, materiaaldikte 1,5 mm
Lamellen, materiaaldikte 1,25 mm
Aan beide zijden voorzien van flenzen geschikt voor luchtkanaalprofielen met hoekboring
Inwendig gekapselde tandwielen aan beide zijden van de lamellen
Assen, Ø12 mm, met sleuf voor het aanduiden van de lamelstand (niet bij ZS99)

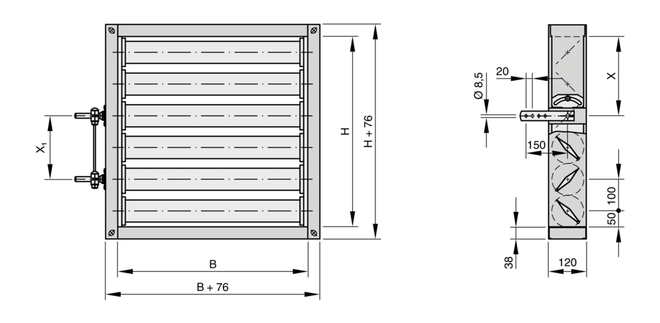

Bij aanbouwdeel aandrijfas: plaats van de aandrijfas zie "Afmetingen en gewichten"
Bij aanbouwdeel servomotor: plaats van de servomotor op de 1e lamel (tot 3 lamellen) of op de 3e lamel (vanaf 4 lamellen) van boven
Vanaf H = 600 mm 2 aandrijfhendels gekoppeld d.m.v. buitenliggend stangenstelsel .
Lamellen afdichting aan langszijde en voorzijde

Materialen en afwerking

Behuizing en lamellen van aluminium extrusieprofielen
Assen en verbindingen uit verzinkt staal
Aandrijfhendel (vanaf H = 600 mm) van verzinkt staal
Tandwielen van kunststof PBS
Afdichtingen op de langszijden van de lamellen van kunststof PE/PTV gesloten cel
Lamellen afdichtingen van slijtvast materiaal (EVA)
P1: gepoedercoat, kleur volgens RAL Classic
PS: gepoedercoat, kleur volgens DB
S3: geanodiseerd, kleur volgens EURAS-standaard E6-C-0

Normen en richtlijnen

Luchtdichtheid van de behuizing volgens EN 1751, klasse C
Lekkage bij gesloten jalouzieklep volgens EN 1751, klasse 4.
Voldoet aan de verhoogde eisen volgens DIN 1946, deel 4 aan de toelaatbare lekkage bij gesloten jalouzieklep

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Het verwijderen van verontreinigingen aanbevolen om verhoogde gevoeligheid voor corrosie te voorkomen en het voorkomen van verhoogde lek luchtstromen bij gesloten jalouzieklep

Milieuverklaring

RoHS EU Directive 2011/65/EU (RoHS)

Dit product of bepaalde varianten ervan voldoen aan EU-richtlijn 2011/65/EU (RoHS) betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur. Raadpleeg voor meer informatie onze milieuproductverklaringen.

REACH 1907/2006 (EC Regulation REACH)

Dit product of de afzonderlijke varianten voldoen aan de bepalingen van Verordening (EG) nr. 1907/2006, ook bekend als REACH (Registratie, evaluatie, autorisatie en beperking van chemische stoffen). Raadpleeg voor meer informatie onze milieuproductverklaringen.

Technische informatie

Het draaimoment voor het bedienen van jalouziekleppen moet zodanig worden berekend dat veilig sluiten en openen is gewaarborgd. Bij het sluiten moet het draaimoment voldoende zijn om de lamellen volledig in de afdichtstand te zetten. Voor het openen zijn aanvankelijk geen aerodynamische krachten werkzaam. Zodra er lucht stroomt, ontstaan er op de lamellen, ongeacht de stromingsrichting, aerodynamische krachten met een draaimoment dat in de sluitrichting werkt. Dit draaimoment moet worden overwonnen. Bij welke jalouzieklephoek α het grootste draaimoment optreedt, hangt onder andere af van de ventilatorkarakteristiek.

Nominale afmetingen

200 × 100 mm – 1200 × 1000 mm

Maximaal toegestane statische drukverschil bij gesloten

jalouzieklep

2000 Pa

Bedrijfstemperatuur

0 – 60 °C

Minimale draaimomenten [Nm]

H	B
H	200	400	500	600	700	800	900	1000	1100	1200
100 – 650	10	10	10	10	10	10	10	10	10	10
700 – 1000	20	20	20	20	20	20	20	20	20	20

Vrije maten [m²]

H	B
H	200	300	400	500	600	700	800	900	1000	1100	1200
100, 150	0,014	0,022	0,03	0,038	0,047	0,055	0,063	0,071	0,079	0,087	0,095
200, 250	0,028	0,045	0,061	0,077	0,093	0,109	0,126	0,142	0,158	0,174	0,19
300, 350	0,043	0,067	0,091	0,115	0,14	0,164	0,188	0,213	0,237	0,261	0,286
400, 450	0,057	0,089	0,122	0,154	0,186	0,219	0,251	0,284	0,316	0,348	0,381
500, 550	0,071	0,111	0,152	0,192	0,233	0,273	0,314	0,354	0,395	0,435	0,476
600, 650	0,085	0,134	0,182	0,231	0,279	0,328	0,377	0,425	0,474	0,522	0,571
700, 750	0,099	0,156	0,213	0,269	0,326	0,383	0,439	0,496	0,553	0,61	0,666
800, 850	0,113	0,178	0,243	0,308	0,373	0,437	0,502	0,567	0,632	0,697	0,761
900, 950	0,128	0,2	0,273	0,346	0,419	0,492	0,565	0,638	0,711	0,784	0,857
1000	0,142	0,223	0,304	0,385	0,466	0,547	0,628	0,709	0,79	0,871	0,952

Tussenliggende maten: waarden tussen de breedten interpoleren. Geluiddruk bij gesloten jalouzieklep LWA [dB(A)]

Geluiddruk bij gesloten jalouzieklep LWA [dB(A)]

Δpt [Pa]	Oppervlak B × H [m²]
Δpt [Pa]	0,04	0,09	0,16	0,25	0,36	0,64	0,81	1	1,2
100	<10	<10	<10	<10	10	12	13	14	15
200	<10	14	16	17	19	22	22	23	25
500	22	26	28	30	32	34	35	36	37
1000	32	35	37	39	41	43	44	45	46
1500	37	41	43	44	46	49	50	51	52
2000	41	44	47	49	51	53	54	55	56

JZ-LL-AL	/	1200 × 800	/	ER	/	Z64	/	NC	/	P1 - RAL 9010
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

1 Serie
JZ-LL-AL luchtdichte jalouzieklep van aluminium, lekkage bij gesloten jalouzieklep volgens EN 1751, klasse 4

2 Nominale grootte [mm]
Breedte × hoogte

3 Inbouwraam
Geen vermelding: zonder inbouwraam
ER met inbouwraam

4 Aanbouwdelen
Z04 Vastzetinrichting
Z05 – Z07 Vastzetinrichting en eindschakelaar
Z12 – Z51 Servomotoren
ZF01 – ZF15 Veerretourmotoren
Z60 – Z77 pneumatische servomotoren

5 Klepstand veiligheidsfunctie
Alleen met veerretourmotoren of pneumatische servomotoren
NO drukloos/spanningsloos OPEN (Normally Open)
NC drukloos/spanningsloos GESLOTEN (Normally Closed)

6 Oppervlak
Geen vermelding: standaard uitvoering
P1 gepoedercoat, RAL CLASSIC kleur vermelden
S3 geanodiseerd, E6-C-0 (naturel)

Glansgraad
RAL 9010 GE 50
RAL 9006 GE 30
Alle overige RAL-kleuren GE 70

Bestelvoorbeeld: JZ-LL-AL/1200×800/Z64/NC/P1-RAL9010

Serie	JZ-LL-AL
Nominale grootte [mm]	Breedte 1200, hoogte 800
Inbouwraam	Zonder inbouwraam
Aanbouwdelen	Pneumatische servomotor DR64
Klepstand veiligheidsfunctie	Drukloos/spanningsloos GESLOTEN (Normally Closed)
Oppervlak	gepoedercoat, RAL 9010 (wit)
