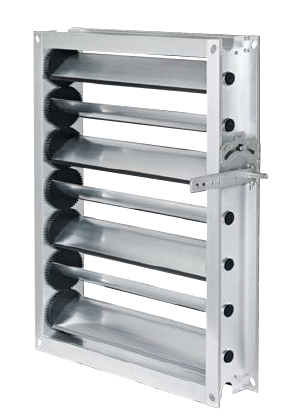

JZ-HL-AL

Volets de dosage en aluminium pour la fermeture particulièrement étanche à l'air des systèmes de climatisation

Volets de dosage rectangulaires pour la régulation du débit et de la pression d'air, ainsi que pour la fermeture étanche de sections des conduits et des ouvertures dans les murs et plafonds
■ Dimensions maximales 1200 × 1000 mm
■ Débit de fuite d'air, volet de dosage fermé selon EN 1751, classe 2
■ Débit de fuite du caisson conforme à la norme EN 1751, classe C
■ Lames profilées à action opposée
■ Lames connectées entre elles par des engrenages
■ Disponible dans les dimensions standard et dans de nombreuses dimensions intermédiaires

Équipement et accessoires en option
■ Servomoteurs : servomoteurs d'ouverture / fermeture, modulants
■ Exécution peinte par poudrage
■ Exécution anodisée

Informations générales

Application
  • Volets de dosage servant d'élément de régulation du débit volumique et de la pression différentielle dans les systèmes de climatisation et de ventilation
  • Pour la fermeture étanche dans les conduits et dans les ouvertures des murs ou plafonds

Caractéristiques spéciales
  • Lames profilées
  • Maintenance réduite, exécution solide
  • Aucune pièce en silicone
  • Disponible dans les dimensions standard et dans de nombreuses dimensions intermédiaires
  • Les joints latéraux à cellules fermées respectent les règles d'hygiène

Classification

Débit de fuite d'air avec un volet de dosage fermé selon EN 1751 : pression d'essai jusqu'à 2000 Pa

  • Classe 2

Dimensions nominales
  • B : 200 - 1200 mm, par incréments de 1 mm
  • H : 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000 mm
  • Toutes les combinaisons B × H

Pièces et caractéristiques
  • Registre de fermeture prêt à installer
  • Lames avec engrenages
  • Levier de commande
  • Butée à secteur avec indicateur de position de lame
  • Température de fonctionnement de 0° à 60 °C

Options associées
  • Butées à secteur et interrupteurs de fin de course intégrés pour régler en continu les volets de dosage et pour capturer les positions de fin de course
  • Servomoteurs d'ouverture et de fermeture pour l'ouverture et la fermeture des volets de dosage
  • Servomoteurs modulants pour les positions variables des lames
  • Servomoteurs pneumatiques d'ouverture et de fermeture des volets de dosage

Accessoires

  • Contre-cadres pour le montage rapide et aisé des volets de dosage

Caractéristiques d'exécution
  • Caisson rectangulaire, avec des vis, avec une épaisseur du matériau de 1,5 mm
  • Lames, épaisseur du matériau 1,25 mm
  • Brides des deux côtés, convient au raccord de conduit, avec trous d'angle
  • Engrenages des deux côtés des lames
  • Axes des lames, Ø 12 mm, avec une encoche pour signaler la position des lames (pas pour l'option associée ZS99)
  • Avec l'arbre d'entraînement comme option associée : pour positionner l'arbre d'entraînement, voir « Dimensions et poids »
  • Avec le servomoteur comme option associée : la position du servomoteur sur la première lame à partir du haut (avec 3 lames maximum) ou sur la troisième lame à partir du haut (avec au moins 4 lames)
  • Joints de bout de lame

Matériaux et finitions
  • Caisson et lames en profilés d'aluminium extrudés
  • Axes, plaque de palier et indicateur de position en acier galvanisé
  • Joints de bout de lame en plastique PE/PTV
  • P1 : peint par poudrage, teinte RAL CLASSIC
  • PS : peint par poudrage, teinte DB
  • S3 : Anodisé, teinte selon la norme EURAS, E6-C-0

Normes et directives

  • Débit de fuite du caisson conforme à la norme EN 1751, classe C
  • Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne le débit de fuite d'air acceptable, volet de dosage fermé

Maintenance
  • Aucune maintenance n'est requise pour l'exécution et les matériaux non sujets à l'usure
  • Les contaminations doivent être éliminées car elles peuvent entraîner de la corrosion et une hausse du débit de fuite d'air, volet de dosage fermé

Information technique

  • Fonctionnement
  • CARACTÉRISTIQUES TECHNIQUES
  • TEXTE DES SPÉCIFICATIONS
  • CODE DE COMMANDE
Schéma du JZ-HL-AL JZ-HL-AL-Function

① Caisson
② Joint de bout de lame
③ Lames à action opposée

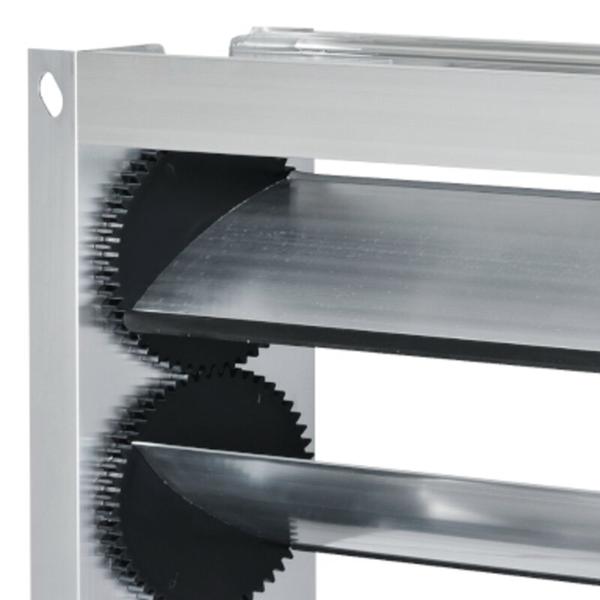

④ Engrenages
⑤ Plaque de palier avec butée à secteur
⑥ Servomoteur

Les volets de dosage avec engrenages ne peuvent avoir que des lames à action opposée. Les engrenages intérieurs transfèrent le mouvement rotatoire synchrone du levier de commande vers chaque lame.

Le couple d'actionnement des volets de dosage doit être calculé de manière à ce que le volet puisse être ouvert et fermé en toute sécurité. Pour la fermeture, le couple doit permettre d'assurer la coupure complète des lames. L'ouverture démarre sans l'action de forces aérodynamiques. Lorsque l'air circule à travers le volet, les forces aérodynamiques de débit d'air créent une force de fermeture (couple) sur les lames, quelle que soit la direction du flux d'air. Cette force de fermeture doit être compensée ou neutralisée. L'angle des lames α qui bénéficie du plus grand couple dépend, entre autres, des caractéristiques du ventilateur.

Dimensions nominales

200×100mm - 1200×1000mm

Pression différentielle statique admissible maximale pour un volet

de dosage fermé

2000 Pa

Température de fonctionnement

0 to 60 °C

Couples minimaux [Nm]

H

B

200

400

500

600

700

800

900

1000

1100

1200

100 – 450

5

5

5

5

5

5

5

5

5

5

500 – 1000

10

10

10

10

10

10

10

10

10

10


Section libre de passage [mm2]

H

B

200

300

400

500

600

700

800

900

1000

1100

1200

100, 150

0.014

0.022

0.03

0.038

0.047

0.055

0.063

0.071

0.079

0.087

0.095

200, 250

0.028

0.045

0.061

0.077

0.093

0.109

0.126

0.142

0.158

0.174

0.19

300, 350

0.043

0.067

0.091

0.115

0.14

0.164

0.188

0.213

0.237

0.261

0.286

400, 450

0.057

0.089

0.122

0.154

0.186

0.219

0.251

0.284

0.316

0.348

0.381

500, 550

0.071

0.111

0.152

0.192

0.233

0.273

0.314

0.354

0.395

0.435

0.476

600, 650

0.085

0.134

0.182

0.231

0.279

0.328

0.377

0.425

0.474

0.522

0.571

700, 750

0.099

0.156

0.213

0.269

0.326

0.383

0.439

0.496

0.553

0.61

0.666

800, 850

0.113

0.178

0.243

0.308

0.373

0.437

0.502

0.567

0.632

0.697

0.761

900, 950

0.128

0.2

0.273

0.346

0.419

0.492

0.565

0.638

0.711

0.784

0.857

1000

0.142

0.223

0.304

0.385

0.466

0.547

0.628

0.709

0.79

0.871

0.952

Dimensions intermédiaires : interpoler des valeurs entre les largeurs.


Niveau de puissance acoustique pour un volet de dosage fermé LWA [dB(A)]

Δpt [Pa]

Surface B × H [m²]

Δpt [Pa]

0.04

0.09

0.16

0.25

0.36

0.64

0.81

1

1.2

100

28

32

34

36

38

40

41

42

43

200

37

41

44

46

47

50

51

51

52

500

49

53

56

58

59

>60

>60

>60

>60

1000

59

>60

>60

>60

>60

>60

>60

>60

>60

1500

>60

>60

>60

>60

>60

>60

>60

>60

>60

2000

>60

>60

>60

>60

>60

>60

>60

>60

>60

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Volets de dosage rectangulaires pour la régulation du débit et de la pression d'air, ainsi que pour la fermeture étanche de sections de conduits et des ouvertures dans les murs et plafonds. Unité prête à l'emploi composée du caisson, des lames profilées et du mécanisme d'actionnement des lames. Brides des deux côtés, compatibles avec les raccords de conduit. À l'extérieur, une encoche dans la rallonge de l'axe des lames indique la position des lames. Débit de fuite, volet de dosage fermé selon la norme EN 1751, classe 2. Débit de fuite du caisson selon la norme EN 1751, classe C.

Caractéristiques spéciales

  • Lames profilées
  • Maintenance réduite, exécution solide
  • Aucune pièce en silicone
  • Disponible dans les dimensions standard et dans de nombreuses dimensions intermédiaires
  • Les joints latéraux à cellules fermées respectent les règles d'hygiène

Matériaux et finitions

  • Caisson et lames en profilés d'aluminium extrudés
  • Axes, plaque de palier et indicateur de position en acier galvanisé
  • Joints de bout de lame en plastique PE/PTV
  • P1 : peint par poudrage, teinte RAL CLASSIC
  • PS : peint par poudrage, teinte DB
  • S3 : Anodisé, teinte selon la norme EURAS, E6-C-0

Caractéristiques techniques

  • Dimensions nominales : 200 × 100 mm – 1200 × 1000 mm
  • Pression différentielle statique admissible maximale pour un volet de dosage fermé : 2000 Pa
  • Température de fonctionnement : 0 à 60 °C

Caractéristiques de sélection

  • qv (m³/h)
  • Δpt [Pa]
Bruit du flux d'air
  • LPA [dB(A)]
JZ-HL-AL/1200 × 800/ER/Z64/NC/P1 - RAL 9010
||||||
123456

1 Type
JZ-HL-AL Volet de dosage étanche en aluminium, débit de fuite du regristre fermé conforme à la norme EN 1751, classe 2

2 Dimension nominale [mm]
Préciser la taille (largeur x hauteur)

3 Contre-cadre
Aucune indication : sans contre-cadre
ER avec contre-cadre

4 Options associées
Z04 Dispositif de maintien en position ouverte
Z05 – Z07 Butée à secteur et interrupteurs de fin de course
Z12 – Z51 Servomoteurs
ZF01 – ZF15 Servomoteurs à rappel par ressort
Z60 – Z77 Servomoteurs pneumatiques

5 Fonction de sécurité du registre
Uniquement avec les servomoteurs à ressort de rappel ou les servomoteurs pneumatiques
NO coupure de l'alimentation/de la pression sur OUVERT (Normalement ouvert)
NF coupure de l'alimentation/de la pression sur FERMÉ (Normalement fermé)

6 Finition
Aucune indication : exécution standard
P1 peint par poudrage, indiquer la nuance RAL CLASSIC
S3 anodisé selon la norme EURAS, E6-C-0

Taux de brillance
RAL 9010 GU 50
RAL 9006 GU 30
Toutes les autres nuances RAL GU 70

Exemple de commande : JZ-HL-AL/800×500/Z04/S3

Dimension nominale800 × 500 mm
Contre-cadreAucun(e)
Options associéesDispositif de maintien en position ouverte
Interface utilisateurAnodisé, EURAS E6-C-0, teinte naturelle

Téléchargements

Information produit

  • Fiche technique du produit JZ-HL-AL

    JZ-HL-AL_PD_2026_06_11_DE_fr Fiche technique du produit 640 KB pdf

Certificats

  • Certificate concerning statistical leakage tests

    LC_v2_2024_10_DE_en Certificate  650 KB pdf

  • Classe d'étanchéité des composants de ventilation TROX

    Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 KB pdf

Manuels d'utilisation

  • Manuel d'installation Type JZ-* / WG-JZ-*

    JZ-x_WG-JZ_IM_A00000044990_V6_2026_05_FR_fr Manuel d'installation 530 KB pdf
