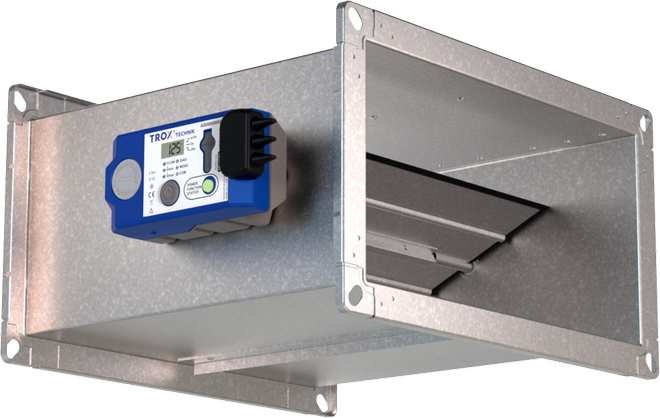

VAV-regelaar serie TVE-Q (Standaard, verzinkt staal)
Werkdrukmeting over het klepblad
Compactregelaar met display
Inbouw direct aan hoofdkanaal
Getest volgens VDI 6022

TVE-Q

COMPACTE OPLOSSING VOOR LAGE LUCHTSNELHEDEN

Rechthoekige luchthoeveelheidsregelaars voor toepassing in variabel volumesystemen bij lage luchtsnelheden, ook bij ongunstige aanstroming
  • Werkdrukmeting over het klepblad
  • Werkdrukkanaal in de as
  • Klemmenstrook met afdekking – geen aansluitdoos benodigd
  • Willekeurige luchtrichting bij dynamische transmitters
  • Geschikt voor luchtsnelheden van 0,8 - 8 m/s
  • Compacte afmetingen voor beperkte ruimte
  • Plug-and-play oplossing in combinatie met X-AIRCONTROL
  • Exacte meting ook bij lage luchtsnelheden
  • Willekeurige inbouw ook met statische transmitter
  • Lekkage bij gesloten regelklep volgens EN 1751, minimaal klasse 3
  • Luchtdichtheid van de behuizing volgens EN 1751, klasse C.
  • Luchthoeveelheidsbereik 1:10
  • Afzonderlijk testen, parametrering en afstellen van elke TVE-Q op een

testbank onder lucht

■ Individueel logboek van de test, parametrering en afstelling online beschikbaar

Optionele uitrusting en toebehoren

■ Ommanteling voor demping van het afgestraalde geluid

■ Extra geluiddemper voor reductie van het stromingsgeluid

■ Warmwater-warmtewisselaar serie WT voor naverwarming

Technische informatie

  • Functie
  • TECHNISCHE GEGEVENS
  • BESTELSLEUTEL

1 Flens voor geleidingsprofielen
2 Behuizing
3 Regelklep inclusief werkdruksensor
4 As met werkdrukkanaal
5 Elektronische luchthoeveelheidsregelaar
6 Aanbevolen luchtrichting

Functiebeschrijving

Het klepblad dient als regelklep en als werkdruksensor. Door het werkdrukkanaal in de as gaat de werkdruk naar de transmitter (statisch of dynamisch), wordt in een elektrisch signaal omgevormd en met de gewenste waarde vergeleken. Als er een regelafwijking is verstelt de geïntegreerde servomotor de klepstand. Daardoor wordt de luchthoeveelheid binnen kleine toleranties over het gehele werkdrukbereik constant gehouden.


Nominale groottes

  • 200 × 100, 300 × 100
  • 200 × 200, 300 × 200, 400 × 200, 500 × 200, 600 × 200
  • 300 × 300, 400 × 300, 500 × 300, 600 × 300

Luchthoeveelheidsbereik

16 – 1440 l/s of 58 – 5184 m³/h

Luchthoeveelheidsregelbereik (regelaar met dynamische

werkdrukmeting)

ca. 10 – 100 % van de nominale luchthoeveelheid

Minimaal drukverschil

tot 50 Pa (zonder extra geluiddemper)

Maximaal toelaatbaar drukverschil

Regelcomponenten met dynamische transmitter: 900 Pa,

regelcomponenten met statische transmitter: 600 Pa

Bedrijfstemperatuur

10 – 50 °C


TVE-Q-D/300 × 200/Easy
||||
1234

1 Serie
TVE-Q VAV-regelaar

2 Ommanteling
Geen vermelding: zonder ommanteling
D met ommanteling

4 Nominale grootte [mm]
Breedte × hoogte vermelden

5 Aanbouwdelen (regelcomponenten)
Easy Luchthoeveelheidsregelaar, dynamisch, analoog, instelling
qvmin en qvmax Door de klant met potentiometers

Downloads

Productinformatie

  • Product data sheet control components XM0

    XM0_PD_2025_03_04_DE_en Product data sheet 580 KB pdf

  • Product data sheet control components XM0-J6

    XM0-J6_PD_2024_12_03_DE_en Product data sheet 820 KB pdf

  • Product data sheet control component XB0

    XB0_PD_2025_02_28_DE_en Product data sheet  410 KB pdf

  • Productdocumentatie TVE-Q

    TVE-Q_PD_2026_08_18_DE_nl Productdocumentatie 840 KB pdf

Certificaten

  • Certificate concerning statistical leakage tests

    LC_v2_2024_10_DE_en Certificate  650 KB pdf

  • Environmental Product Declaration TVE-Q

    TVE-Q_EPD_2024_11_DE_en Environmental Product Declarations 1,1 MB pdf

  • Hygiëne-conformiteitsverklaring

    TVE-Q_HC_2022_12_06_DE_de Hygiëne-certificaat 690 KB pdf

  • Inbouwverklaring Type TVE-Q

    TVE-Q_CE_DOI_2023_03_09_de Inbouwverklaring 2 MB pdf

  • Luchtdichtheidsclassificering van TROX-componenten

    Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE Certificaten 670 KB pdf

Handleidingen

  • MONTAGE- EN BEDIENINGSHANDLEIDING TVE-Q

    TVE-Q_IOM_CD10018_V6_2026_07_NL_nl MONTAGE- EN BEDIENINGSHANDLEIDING 3 MB pdf
