KA-EU

Getest volgens VDI 6022

Capilairevoeler

KA-EU met elektrische openloophulp

Type KA-EU

Voor afvoer in professionele keukens

Rechthoekige brandklep voor het gebruik in toe- en afvoerkanalen in professionele keukens Voor het afsluiten van luchtkanalen tussen twee brandcompartimenten in 16 verschillende afmetingen.

Nominale grootten van 250 × 225 – 1200 × 500 mm
100 % vrije doorlaat garandeert de hoogste veiligheid
Geen drukverschil en een gering geluidvermogen
Eenvoudige reinigingsmogelijkheid
Integreerbaar in het gebouw beheerssysteem met TROXNETCOM

Optionele uitrusting en toebehoren

Elektrische openstuurhulp 230 V
Stuurapparaat

Toepassing

Toepassing

TROX-brandkleppen van de serie KA-EU met algemene bouwkundige toelating voor het afsluiten van toe- en afvoerkanalen in professionele keukens
Verhinderen van de branduitbreiding en het overstromen van de rook via het kanaal in het aangrenzende brandcompartiment

Speciale kenmerken

Bouwkundig toelating Z-41.3-692
Brandtechnisch getest volgens DIN 4104-6 en EN 1366-2
100 % vrije doorlaat
Gering drukverschil en geluidvermogenniveau
Integreerbaar in het gebouw beheerssysteem met TROXNETCOM

Classificering

Brandweerstandsklasse K90 vlgs. DIN 4102-6

Nominale grootten

250 × 225 – 1200 × 500 mm
L: 595 – 880 mm (afhankelijk van de gekozen behuizingshoogte)

Beschrijving

Uitvoeringen

Met thermisch signaleringsmechanisme
Met thermisch signaleringsmechanisme en stuurapparaat
Met elektrische openloophulp en stuurapparaat

Onderdelen en eigenschappen

Montage in horizontale en verticale kanalen
Inbouwsituatie in horizontale kanalen met bovenliggend klepblad bij de luchtrichting naar keuze
100% vrije doorlaat, daardoor lage drukverschillen
Veilig sluiten door een gasdrukveer ook bij de aanwezige lagering
Signaleringstemperatuur 72 °C

Aanbouwdelen

Capillairevoeler

Constructieve kenmerken

Stabile rechthoekige behuizing met montageframe
Aan beide zijden met geboorde flens voor aansluiting op luchtkanalen
Schraapstrippen aan het klepblad voor het verwijderen van de aanslag in het luchtkanaal
Klepblad buiten de luchtstroom
Op afstand bediend met motorische openloophulp

Materialen en afwerking

Behuizing:

Verzinkte staalplaat
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal met roestvaststalenbeplating

Verdere onderdelen:

Klepbladas van verzinkt staal of roestvast staal.

Normen en richtlijnen

EN 1366-2:1999 Brandwerendheid van installaties in gebouwen - Brandkleppen
DIN 4102-6, brandweerstandstesten
EN 1751 Ventilatie van gebouwen - apparaten van het luchtverdeelsysteem
VDI 2052 -Luchttechnische installaties voor keukens

Onderhoud

Op verzoek van de eigenaar van de ventilatie-installatie moeten de functionele testen van de brandklep conform de gestelde eisen in de EN13306 voor onderhoud in combinatie met de DIN 31051 minstens elk halfjaar plaatsvinden. Wanneer twee halfjaarlijkse controles geen functieproblemen hebben vertoond, behoeft de brandklep nog maar jaarlijks getest te worden.
Algemeen is een sluiten en het weer openen bij de openloophulp voldoende en dit mag ook op afstand
Brandkleppen kunnen bij de regelmatige reiniging van de ventilatie-installatie worden gereinigd.
Richtlijnen voor onderhoud en inspectie, staan in de bedienings- en montagehandleiding

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

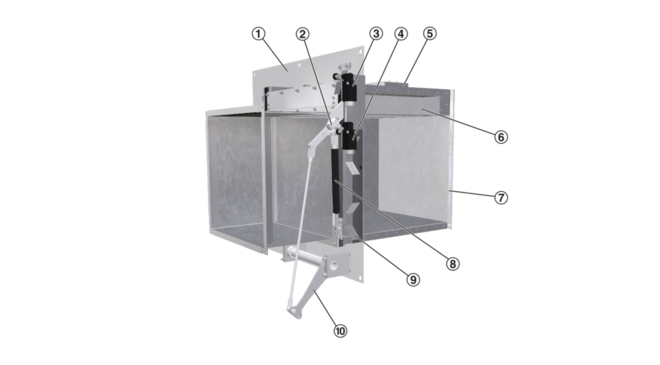

Schematische weergave KA-EU

① Montageplaat
② Veergrendel
③ Eindschakelaar DICHT-stand
④ Eindschakelaar OPEN-stand
⑤ Kleefmagneet
⑥ Klepblad met schraapstrippen
⑦ Behuizing
⑧ Gasdrukveer
⑨ Muuranker
⑩ Standhendel

Uitvoering handbediend

Functiebeschrijving

Brandkleppen sluiten in geval van brand automatisch en verhinderen zo het uitbreiden van de brand en het verspreiden van rook door de kanalen in aangrenzende compartimenten. In een brandsituatie vindt signalering plaats door een capillaire voeler bij 72 °C signaleringstemperatuur en onderbreking van de stroomverzorging van de kleefmagneten. Als de spanning op de kleefmagneten staat, kan de brandklep met de standhendel in openstand geplaatst worden. Het ontgrendelingsmechanisme is van buitenaf toegankelijk en tevens te testen.

Uitvoering met openstandhulp

Functiebeschrijving

Nominale grootten	250 × 225 – 1200 × 500 mm
Luchthoeveelheidsbereik	Tot 6000 l/s of tot 21600 m³/h
Bedrijfstemperatuur	10 – 50 °C
Signaleringstemperatuur	72 °C

De snelselectie geeft een goed overzicht van de mogelijke luchthoeveelheden bij een bepaald geluidvermogen en een drukverlies tot 35 Pa. Indicatieve tussenwaarden kunnen geïnterpoleerd worden Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

Snelselectie

Kanaalmaat B × H in mm	Luchthoeveelheid V in l/s						Luchthoeveelheid V in m³/h
Kanaalmaat B × H in mm	Stromingssnelheid v_Ain m/s
Kanaalmaat B × H in mm	5	6	7	8	9	10	5	6	7	8	9	10
250 × 225	280	340	390	450	505	560	1008	1224	1404	1620	1818	2016
300 × 225	340	410	470	540	610	675	1224	1476	1692	1944	2196	2430
300 × 300	450	540	630	720	810	900	1620	1944	2268	2592	2916	3240
400 × 300	600	720	840	960	1080	1200	2160	2592	3024	3456	3888	4320
400 × 400	800	960	1120	1280	1440	1600	2880	3456	4032	4608	5184	5760
500 × 400	1000	1200	1400	1600	1800	2000	3600	4320	5040	5760	6480	7200
600 × 400	1200	1440	1680	1920	2160	2400	4320	5184	6048	6912	7776	8640
700 × 400	1400	1680	1960	2240	2520	2800	5040	6048	7056	8064	9072	10080
500 × 500	1250	1500	1750	2000	2250	2500	4500	5400	6300	7200	8100	9000
600 × 500	1500	1800	2100	2400	2700	3000	5400	6480	7560	8640	9720	10800
700 × 500	1750	2100	2450	2800	3150	3500	6300	7560	8820	10080	11340	12600
800 × 500	2000	2400	2800	3200	3600	4000	7200	8640	10080	11520	12960	14400
900 × 500	2250	2700	3150	3600	4050	4500	8100	9720	11340	12960	14580	16200
1000 × 500	2500	3000	3500	4000	4500	5000	9000	10800	12600	14400	16200	18000
1100 × 500	2750	3300	3850	4400	4950	5500	9900	11880	13860	15840	17820	19800
1200 × 500	3000	3600	4200	4800	5400	6000	10800	12960	15120	17280	19440	21600

Brandkleppen in vierkante of rechthoekige vorm, voor het afsluiten van toe- en afvoer kanalen van professionele keukens in geval van brand. Voor de montage in horizontale en verticale kanalen met aansluitflenzen. Gegarandeerd sluiten door een gasdrukveer ook bij de aanwezige afwerkingen van het klepblad.

Brandtechnisch getest volgens DIN 4102-6 en EN 1366-2, brandweerstandsklasse K90. Behuizing van staalplaat of optioneel van roestvaststaal. Afsluitklepblad van speciaal isolatiemateriaal met een roestvaststalen bekleding, luchtdicht afsluitend. Afschraapstrippen aan het klepblad voor het verwijderen van aangroei in het kanaal. Thermische signaleringsinrichting 72°C Twee elektrische eindschakelaars voor de aanduiding van de klepstand DICHT of OPEN en het afschakelen van de ventilator of met een elektrische openloophulp en stuurapparaat Geschikt voor natte montage in massieve wanden en vloeren, alsmede in flexibele wanden en "zeer zware" brandscheidingen met metalen profilen en tweezijdige beplating.

Classificering

Brandweerstandsklasse K90 vlgs. DIN 4102-6

Speciale kenmerken

Bouwkundig toelating Z-41.3-692
Brandtechnisch getest volgens DIN 4104-6 en EN 1366-2
100 % vrije doorlaat
Gering drukverschil en geluidvermogenniveau
Integreerbaar in het gebouw beheerssysteem met TROXNETCOM

Materialen en afwerking

Behuizing:

Verzinkte staalplaat
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal met roestvaststalenbeplating

Verdere onderdelen:

Klepbladas van verzinkt staal of roestvast staal.

Technische gegevens

Nominale grootten: 250 × 225 – 1200 × 500 mm
Luchthoeveelheidsbereik: tot 6000 l/s of tot 21600 m³/h
Bedrijfstemperatuur 10 – 50 °C
Signaleringstemperatuur 72 °C

Selectiegegevens

V _______________________ [m³/h]
Δp_st __________________ [Pa]

Stromingsgeluid

L_PA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

Serie
KA-EU Brandklep voor luchtafvoer in professionele keukens

Materiaal
Geen vermelding: verzinkt huis
2 Roestvaststaal 1.4301

Bestemmingsland
NL Nederland
Andere bestemmingslanden op aanvraag

Nominale grootte [mm]
B × H × L

Aanbouwdelen
Z00              Standaarduitvoering
Z02              midden onder / standaard
Z02LO       links boven*
Z02LU       links onder*
Z02RO       rechts boven
Z02RU       rechts onder
*alleen mogelijk bij B ≥ 700 mm

KA-EU-2/DE/500×500×880/Z02

Uitvoeringsvarianten	Behuizing roestvaststaal
Bestemmingsland	Nederland
Nominale grootte	500 × 500 × 880 mm
Aanbouwdeel	met stuurapparaat en elektrische openloophulp

Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

KA-EU

Stuurapparaat

① Huisdeksel
② Behuizing
③ Voeding
④ PG-Wartels

Stuurapparaat

Toepassing

Het stuurapparaat is geschikt om brandkleppen met of zonder openloophulp comfortabel te bedienen
Controlelampen geven de klepstand van de brandklep en de mogelijke fouten aan
Twee knoppen maken een test en een reset mogelijk van de brandklep

Nominale grootten

250 × 225 – 1200 × 500 mm
L: 595 – 880 mm (afhankelijk van de gekozen behuizingshoogte)

Onderdelen en eigenschappen

Montage in horizontale en verticale kanalen
Inbouwsituatie in horizontale kanalen met bovenliggend klepblad bij de luchtrichting naar keuze
100% vrije doorlaat, daardoor lage drukverschillen
Veilig sluiten door een gasdrukveer ook bij de aanwezige lagering
Signaleringstemperatuur 72 °C

Constructieve kenmerken

Stabile rechthoekige behuizing met montageframe
Aan beide zijden met geboorde flens voor aansluiting op luchtkanalen
Schraapstrippen aan het klepblad voor het verwijderen van de aanslag in het luchtkanaal
Klepblad buiten de luchtstroom
Op afstand bediend met motorische openloophulp

Materialen en afwerking

Behuizing:

Verzinkte staalplaat
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal met roestvaststalenbeplating

Verdere onderdelen:

Klepbladas van verzinkt staal of roestvast staal.

Elektrische openloophulp

Toepassing

De elektrische openloophulp is voor een eenvoudige bediening bij onderhoudswerkzaamheden en functiecontroles

Het voor de werking noodzakelijke stuurapparaat maakt een komfortabele bediening mogelijk van de brandklep alsmede het doorgeven van de klepstanden aan het gebouwbeheerssysteem.

Bij het verbreken van de voedingsspanning of de thermo-elektrische signalering, sluit de klep (ruststroomprincipe).

Nominale grootten

250 × 225 – 1200 × 500 mm
L: 595 – 880 mm (afhankelijk van de gekozen behuizingshoogte)

Onderdelen en eigenschappen

Montage in horizontale en verticale kanalen
Inbouwsituatie in horizontale kanalen met bovenliggend klepblad bij de luchtrichting naar keuze
100% vrije doorlaat, daardoor lage drukverschillen
Veilig sluiten door een gasdrukveer ook bij de aanwezige lagering
Signaleringstemperatuur 72 °C

Constructieve kenmerken

Stabile rechthoekige behuizing met montageframe
Aan beide zijden met geboorde flens voor aansluiting op luchtkanalen
Schraapstrippen aan het klepblad voor het verwijderen van de aanslag in het luchtkanaal
Klepblad buiten de luchtstroom
Op afstand bediend met motorische openloophulp

Materialen en afwerking

Behuizing:

Verzinkte staalplaat
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal met roestvaststalenbeplating

Verdere onderdelen:

Klepbladas van verzinkt staal of roestvast staal.

Stuurapparaat

Voedingsspanning	230 V AC, 50 – 60 Hz
Opgenomen vermogen	max. 200 VA
Schakelspanning	max. 230 V AC
Schakelstroom	max. 2 A
Beschermingsklasse	I (beschermaarding)
Beschermingsgraad	IP 54
Bedrijfstemperatuur	5 – 40 °C
Behuizing en deksel	Kunststof
montage	Opbouw
Kabeldoorvoeringen	10 × PG20
Afmetingen (B x H x T)	180 × 260 × 110 mm

Elektrische openloophulp

Voedingsspanning	wordt via het stuurapparaat verkregen
Beschermingsgraad	IP 50
Isolatieklasse	E (120 °C)
Afmetingen (B x H x T)	270 × 225 × 200 mm

KA-EU

① Bedieningszijde
② Inbouwzijde

Afmetingen in mm / Gewicht in kg

H	B	L	W	Gewicht
225	250	595	160	26
225	300	595	160	28
300	300	680	235	30
300	400	680	235	40
400	400	780	335	45
400	500	780	335	53
400	600	780	335	59
400	700	780	335	70
500	500	880	435	60
500	600	880	435	68
500	700	880	435	79
500	800	880	435	85
500	900	880	435	91
500	1000	880	435	99
500	1100	880	435	105
500	1200	880	435	110

Afmetingen in mm / Gewicht in kg

H	B	L	W	Z	Gewicht
225	250	595	160	85	37
225	300	595	160	85	39
300	300	680	235	85	41
300	400	680	235	85	51
400	400	780	335	85	56
400	500	780	335	85	64
400	600	780	335	85	70
400	700	780	335	285	81
500	500	880	435	85	71
500	600	880	435	85	79
500	700	880	435	285	90
500	800	880	435	335	96
500	900	880	435	385	102
500	1000	880	435	435	110
500	1100	880	435	485	116
500	1200	880	435	535	121

KA-EU in DICHT-stand

① Standaanwijzing DICHT eindschakelaar onbediend
② Standaanwijzing OPEN eindschakelaar bediend

Eindschakelaar

Toepassing

De brandklep is met twee eindschakelaars uitgevoerd
Eindschakelaar klepstand "DICHT": eindschakelaar signaleert de klepstand. Binnen het toelaatbare schakelvermogen kunnen relais of controlelampen geschakeld worden of het brandmeldsysteem gealarmeerd worden
Eindschakelaar klepstand „OPEN": Eindschakelaar is met de ventilator verbonden en regelt, dat de ventilator alleen loopt, als de brandklep geheel geopend is

Kleefmagneet

Toepassing

Kleefmagneet Type 500-15 wordt met een capillaire buisvoeler type TLR-72 verbonden
Is de voedingsspanning aangesloten, dan is de kleefmagneet klaar voor gebruik, en de brandklep kan geopend worden
Wordt de voedingsspanning onderbroken, dan heeft de kleefmagneet geen kleefkracht meer en de brandklep sluit
Vanaf de breedte B > 600 mm worden standaard twee kleefmagneten geplaatst

Inbouw voorschrift

Kleefmagneten moeten in gemonteerde toestand toegankelijk zijn

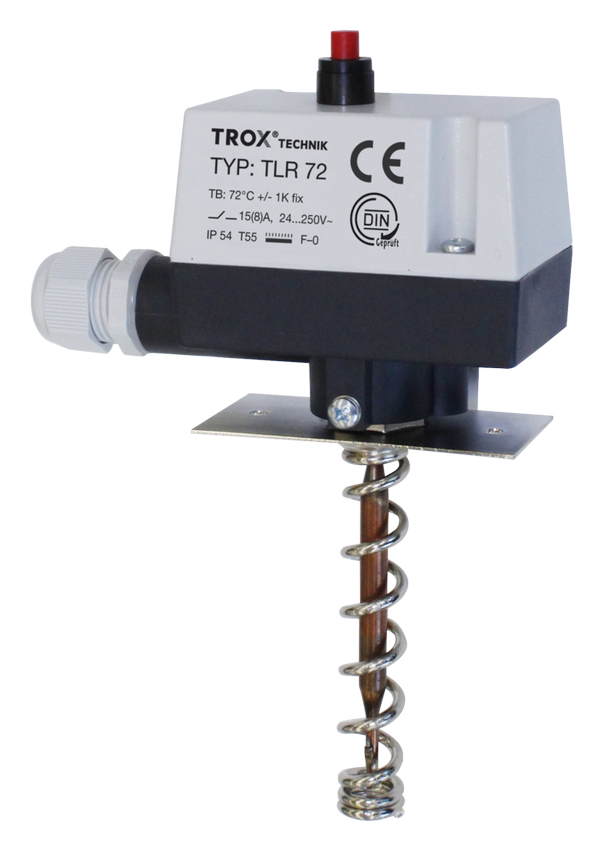

Capillairebuisvoeler TLR-72

Toepassing

Stijgt bij brand de temperatuur in het afvoerkanaal boven de 72 °C, signaleert de capilaire buisvoeler direct en verbreekt hij de voedingsspanning naar de kleefmagneten

Het klepblad wordt vrijgegeven en de voorgespannen gasdrukveer zorgt gelijk voor het sluiten van de brandklep.

De capillaire buisvoeler bestaat uit een beschermdraad en een flens door de directe bevestiging in een luchtkanaal
Minimale afstand tot aan de brandklep is ≥ 500 mm
Afhankelijk van de inbouwsituatie van de brandklep zijn meerdere capillaire buisvoelers nodig
Er kunnen tot 10 capillaire buisvoelers in serie geschakeld worden
Meerdere capillaire buisvoelers zijn separaat leverbaar

Eindschakelaar

Aansluitkabel lengte/doorsnede	1 m/3 × 1,0 mm²
Beschermingsgraad	IP 67
Contactuitvoering	Dubbelwisselkontakt, zilver
Maximaler schakelstroom	4 A
Maximale schakelspanning	24 V DC, 230 V AC

Kleefmagneet

Kabeltype	flexibel, maximaal 3 × 1,0 mm²
ED	100 %
Kleefkracht	490 N
Aansluitwijze	stekker met gelijkrichter
Voedingsspanning	230 V AC ± 10 %

Capillairebuisvoeler TLR-72

Temperatuurbereik	vast op 72 °C ingesteld
Bedrijfsspanning	24 – 250 V AC/50 Hz
Schakelvermogen	150 mA – 15 A bij 24 V AC/150 mA – 8 A bij 250 V AC
Beschermingsgraad	IP 54
Beschermingsklasse	I (beschermaarding)
Contact	omschakelaar
voeler en capillair	koper
Koperenvoelertemperatuur	82 °C
Omgevingstemperatuur	−15 – 80 °C

Toepassingsgebieden, Inbouwdetails, Kenmerken en definities

Toepassingsgebieden in massieve wanden en vloeren 00269704_0

Ontwerprichtlijn

Plaatsing enkel in af- en toevoerleidingen van professionele keukens
Brandweerstandklasse K90 wordt enkel bereikt, als er aan beide zijden een luchtkanaal aangesloten is
Luchtkanalen moeten zo aangelegd worden, dat in geval van brand deze geen aanzienlijke krachten op de brandklep kunnen uitoefenen

Inbouw en inbedrijfname

De inbouw moet plaatsvinden conform de montage en bedieningshandleiding

Natte inbouw:

In massieve wanden en vloeren
In flexibele wanden met metalen profiel en tweezijdige beplating
In "zware" brandscheidingen met metalen profiel en beplating aan beide zijden

Hoofdafmetingen

L [mm]

Lengte van de brandklep

Rechthoekige brandkleppen

B [mm]

Breedte van de brandklep

H [mm]

Hoogte van de brandklep

Ronde brandklep

Nominale grootte [mm]

Diameter van de brandklep

Definities

V [m³/h] en [l/s]

Luchthoeveelheid

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid van de brandklep, A-gecorrigeerd.

A [m²]

Vrije doorlaat

Weerstandswaarde (kanaalinbouw)

Δp_st [Pa]

Statisch drukverschil

v [m/s]

Stromingssnelheid gebaseerd op het aanstroomoppervlakte (B × H of de diameter)

TROX SERVICES

Online Product Configurator Ontwerp airconditioning- en ventilatiecomponenten eenvoudig en snel

Alles in één klik De digitale diensten van myTROX

TROX Easy Product Finder Meer info over de ontwerptool

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

Type KA-EU

Voor afvoer in professionele keukens

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

Toepassingsgebieden, Inbouwdetails, Kenmerken en definities

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
