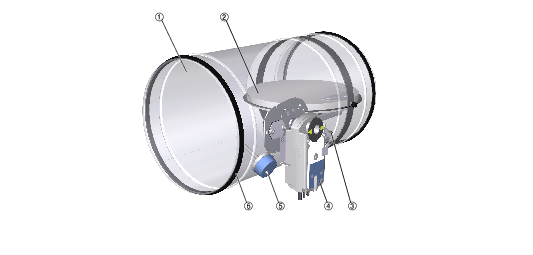

FKR-EU met Belimo veerretourmotor steekverbinding

FKR-EU met smeltlood voor 72 °C of 95 °C

CE-Kennzeicheneps.eps.link

CE-conform volgens Europese voorschriften

ASi_LonMarkai.ai.link
ATEX-Zertifizierung_gc_01psd.psd.link

ATEX-certificering

VDI6022_gs_01ai.ai.link

Getest volgens VDI 6022

CE-Kennzeicheneps.eps.link
ASi_LonMarkai.ai.link
ATEX-Zertifizierung_gc_01psd.psd.link
VDI6022_gs_01ai.ai.link

FKR-EU

VOOR GROTERE DIAMETERS - MET OF ZONDER FLENS

Grote ronde brandklep voor het afsluiten van luchtkanalen tussen 2 brandscheidingen in 9 grootten

  • Nominale grootten: 315 – 800 mm
  • Gering drukverschil en geluidvermogen
  • Als optie flensuitvoering
  • Optioneel in Ex-beveiligde uitvoering (ATEX)
  • Optioneel als overstroomklep
  • Optioneel van roestvaststaal of met een coating voor hogere eisen aan de corrosiebestendigheid
  • Optioneel met thermische isolatie voor voorkomen van condensvorming
  • Integreerbaar in het gebouwbeheerssysteem met TROXNETCOM


Optionele uitrusting en toebehoren

  • Elektrische motor 24 V/230 V
  • Signaleringstemperatuur 72/95 °C


Aanvullende producten

  • Rookmelders

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Algemene informatie

Toepassing

  • TROX–Brandkleppen met CE-markering en prestatieverklaring, voor het afsluiten van luchtkanalen tussen 2 brandcompartimenten middels het automatische sluiten in geval van brand.
  • Verhinderen van de branduitbreiding en het overstromen van de rook via het kanaal in het aangrenzende brandcompartiment

Speciale kenmerken:

  • Prestatieverklaring volgens europese bouwproductenverordening
  • Classificerung volgens EN 13501-3, tot EI 120 (ve, ho, i ↔ o) S
  • Overeenkomstig de Europese productnorm EN 15650
  • Brandtechnisch getest volgens DIN 1366-2 (300 Pa onderdruk)
  • Gecertificeerde natte montage met gereduceerde afstanden van 40 mm tot dragende bouwdelen resp. 40 mm tussen 2 brandkleppen (flens tegen flens)
  • Omlopende spleet bij natte inbouw met mortel tot 225 mm toegestaan
  • Hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 alsmede de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan
  • Corrosiebestendigheid volgens EN 15650 in combinatie met EN 60068-2-52
  • Luchtdichtheid bij gesloten klepblad volgens EN 1751, klasse 4
  • Luchtdichtheid van de behuizing volgens EN 1751, klasse C.
  • Gering drukverschil en geluidvermogenniveau
  • Willekeurige luchtrichting
  • Integratie in gebouwbeheersysteem met het internationale standaard brandklepsysteem volgens IEC 62026-2 met AS-Interface is mogelijk

Classificatie

  • Prestatieklasse tot EI 120 (ve, ho, i ↔ o) S volgens EN 13501-3

Nominale groottes

  • 315, 355, 400, 450, 500, 560, 630, 710, 800 mm
  • L: 495 mm of 550 mm (afhankelijk van de huisuitvoering)

Uitvoeringen

  • Met smeltlood
  • Met smeltlood voor Ex-gebieden
  • Met veerretourmotor
  • Met veerretourmotor voor Ex-gebieden
  • Met afsluitrooster aan beide zijden als overstroomklep

Voor Duitsland geldt:

Als brandkleppen met alleen mechanische afsluiting als overstroomklep gebruikt worden moeten regionale voorschriften in acht worden genomen. In de regel is toepassing van deze overstroomkleppen in overdrukinstallaties beperkt.

Onderdelen en eigenschappen

  • Signaleringstemperatuur 72 °C of 95 °C (voor luchtverwarming)
  • Bediening met één hand
  • Inbouwsituaties van 0° – 360°
  • Explosiebeveiligde uitvoeringen voor de zone's 1, 2, 21, 22

Aanbouwdelen

  • Eindschakelaar voor de klepstandsignalering
  • Veerretourmotor met 24 V AC/DC of 230 V AC voedingsspanning
  • Eindschakelaar voor de klepstandsignalering voor Ex-beveiligde gebieden
  • Veerretourmotor met 24 - 230 V voedingsspanning voor Ex-beveiligde gebieden
  • Netwerkmoduul voor de integratie in AS-i- of LON-netwerken
  • Alle aanbouwdelen ook achteraf te monteren

Toebehoren

  • Inbouwset TQ voor droge montage in flexibele wanden / brandwanden met metalen regelwerk en beplating aan beide zijden, alsmede houten stijlen- en houtenvakwerk wanden, massief houten en houtenbalken vloeren
  • Afsluitrooster
  • Elastische aansluitingen
  • Verlengingsdeel

Aanvullende producten

  • Rookmelder RM‑O‑3‑D
  • Rookmelders met luchtstromingsbewaking RM-O-VS-D

Constructieve kenmerken

  • Stevige ronde behuizing voor steekmontage aan ronde luchtkanalen. Aansluiting met lipafdichting, passend op ronde luchtkanalen volgens EN 1506 resp. EN 13180 of naar keuze met aansluitflenzen aan beide zijden. Flenzen, passend volgens EN 12220
  • Geschikt voor de montage aan kanalen, afsluitrooster, aansluitingen of flexibels
  • Het ontgrendelingsmechanisme is van buitenaf toegankelijk en tevens te testen.
  • Afstandsbediening met veerretourmotor


Materialen en afwerking

Behuizing:

  • Verzinkt staalplaat
  • Verzinkte staalplaat met poedercoating RAL 7001
  • Roestvaststaal 1.4301

Klepblad:

  • Speciaal isolatiemateriaal
  • Geïmpregneerd speciaal isolatiemateriaal

ODA-Uitvoering:

  • Huis van verzinkt staalplaat met poedercoating en thermische isolatie, klepblad van speciaal geïmpregneerd isolatiemateriaal (alleen in combinatie met veeretourmotor)

Verdere onderdelen:

  • Klepas van roestvaststaal
  • Glijlager van kunststof
  • Afdichtingen van elastomeer

Hogere eisen ten aanzien van corrosiebestendigheid zijn te realiseren met de uitvoeringen roestvast staal of een gepoedercoate behuizing. Bestendigheidslijsten zijn op aanvraag verkrijgbaar.

Normen en richtlijnen

  • Bouwproductenverordening
  • EN 15650 Ventilatie van gebouwen - Brandkleppen
  • EN 1366-2 Brandwerendheidstesten voor installaties – Brandkleppen
  • EN 13501-3: Classificatie van bouwproducten en bouwwijzen
  • EN 1751 Ventilatie van gebouwen - Ventilatiecomponenten
  • 2006/42/EG - Machine richtlijn

Leveringsomvang

Als aanbouwdelen en toebehoren af fabriek met de brandkleppen geleverd worden, zijn ze in de bestelsleutel opgenomen. Bij inbouwsituaties kan extra materiaal nodig zijn voor montage en bevestiging, zoals mortel, schroeven, mineraalwol enz., om een goede inbouw te waarborgen. Deze materialen vallen niet onder de leveringsomvang, tenzij dat uitdrukkelijk omschreven is als leveringsomvang. De keuze van extra aanbouwdelen of toebehoren evenals de beschikbaarheid van materialen voor montage en bevestiging is de verantwoording van de betrokkenen bij de bouw en moet volgens de gevraagde classificering zijn.

Onderhoud

  • Op verzoek van de eigenaar van de ventilatie-installatie moeten de functionele testen van de brandklep conform de gestelde eisen in de EN13306 voor onderhoud in combinatie met de DIN 31051 minstens elk halfjaar plaatsvinden. Wanneer 2 opeenvolgende halfjaarlijkse controles geen functieproblemen hebben vertoond, behoeft de brandklep nog maar jaarlijks getest te worden.
  • Algemeen is een sluiten en het weer openen bij de veerretourmotoren voldoende en dit mag ook op afstand.
  • Brandkleppen kunnen bij het reguliere onderhoud van de ventilatie-installatie worden betrokken.
  • Richtlijnen voor de functiecontrole, inspectie en onderhoud, staan in de bedienings- en montagehandleiding

Technische gegevens

  • Nominale groottes: 315 - 800 mm
  • Huislengtes: 495 und 550 mm
  • Luchthoeveelheidsbereik: tot 6000 l/s / tot 21600 m³/h
  • Drukverschilbereik: tot 2000 Pa
  • Temperatuurbereik: -20 – 50 °C
  • Aanstroomsnelheid*: Standaard uitvoering ≤ 8 m/s, uitvoering met veeretourmotor ≤ 12 m/s, uitvoering met Ex-motor ExMax/RedMax-15-BF TR ≤ 10 m/s


* gegevens gelden voor gelijkmatige aan- en afstroom situaties van de brandkleppen

Ontoelaatbare toepassing

  • In Ex-gebieden zonder de daarvoor noodzakelijke aanbouwdelen
  • als rookklep (bv. in RWA installaties)
  • In de open lucht zonder geschikte bescherming tegen weersinvloeden
  • In atmosferen, die gepland of ongepland ten gevolge van een chemische reactie een schadelijke en/of roest veroorzakende reactie op de brandklep uitoefenen.

Voor Duitsland geldt:

  • Geen toepassing in luchtafvoerinstallaties van professionele keukens
  • Niet gebruiken als overstroomklep.
  • Geen toepassing in gemengde doorvoer
  • Geen toepassing in brandwerend steenwol
  • Voor de toepassing van overstroomkleppen kan extra toestemming benodigd zijn. Dit moet gecontroleerd worden
  • Moeilijk ontvlambaar, niet druppelende materialen (elastomeerschuimen) moeten minstens de bouwstofklasse C - s2, d0 hebben volgens de M‑VV TB (2019/01). De geldende landelijke regelgeving moet in acht worden genomen.

Uitvoeringen

  • Met smeltlood
  • Met smeltlood voor Ex-gebieden
  • Met veerretourmotor
  • Met veerretourmotor voor Ex-gebieden
  • Met afsluitrooster aan beide zijden als overstroomklep



Voor Duitsland geldt:

Als brandkleppen met alleen mechanische afsluiting als overstroomklep gebruikt worden moeten regionale voorschriften in acht worden genomen. In de regel is toepassing van deze overstroomkleppen in overdrukinstallaties beperkt.




Onderdelen en eigenschappen

  • Signaleringstemperatuur 72 °C of 95 °C (voor luchtverwarming)
  • Bediening met één hand
  • Inbouwsituaties van 0° – 360°
  • Explosiebeveiligde uitvoeringen voor de zone's 1, 2, 21, 22



Aanbouwdelen



  • Eindschakelaar voor de klepstandsignalering
  • Veerretourmotor met 24 V AC/DC of 230 V AC voedingsspanning
  • Eindschakelaar voor de klepstandsignalering voor Ex-beveiligde gebieden
  • Veerretourmotor met 24 - 230 V voedingsspanning voor Ex-beveiligde gebieden
  • Netwerkmoduul voor de integratie in AS-i- of LON-netwerken
  • Alle aanbouwdelen ook achteraf te monteren



Toebehoren



  • Inbouwset TQ voor droge montage in flexibele wanden / brandwanden met metalen regelwerk en beplating aan beide zijden, alsmede houten stijlen- en houtenvakwerk wanden, massief houten en houtenbalken vloeren
  • Afsluitrooster
  • Elastische aansluitingen
  • Verlengingsdeel



Aanvullende producten

  • Rookmelder RM‑O‑3‑D
  • Rookmelders met luchtstromingsbewaking RM-O-VS-D



Constructieve kenmerken

  • Stevige ronde behuizing voor steekmontage aan ronde luchtkanalen. Aansluiting met lipafdichting, passend op ronde luchtkanalen volgens EN 1506 resp. EN 13180 of naar keuze met aansluitflenzen aan beide zijden. Flenzen, passend volgens EN 12220
  • Geschikt voor de montage aan kanalen, afsluitrooster, aansluitingen of flexibels
  • Het ontgrendelingsmechanisme is van buitenaf toegankelijk en tevens te testen.
  • Afstandsbediening met veerretourmotor




Materialen en afwerking

Behuizing:

  • Verzinkt staalplaat
  • Verzinkte staalplaat met poedercoating RAL 7001
  • Roestvaststaal 1.4301



Klepblad:

  • Speciaal isolatiemateriaal
  • Geïmpregneerd speciaal isolatiemateriaal



ODA-Uitvoering:

  • Huis van verzinkt staalplaat met poedercoating en thermische isolatie, klepblad van speciaal geïmpregneerd isolatiemateriaal (alleen in combinatie met veeretourmotor)



Verdere onderdelen:

  • Klepas van roestvaststaal
  • Glijlager van kunststof
  • Afdichtingen van elastomeer



Hogere eisen ten aanzien van corrosiebestendigheid zijn te realiseren met de uitvoeringen roestvast staal of een gepoedercoate behuizing. Bestendigheidslijsten zijn op aanvraag verkrijgbaar.




Normen en richtlijnen

  • Bouwproductenverordening
  • EN 15650 Ventilatie van gebouwen - Brandkleppen
  • EN 1366-2 Brandwerendheidstesten voor installaties – Brandkleppen
  • EN 13501-3: Classificatie van bouwproducten en bouwwijzen
  • EN 1751 Ventilatie van gebouwen - Ventilatiecomponenten
  • 2006/42/EG - Machine richtlijn



Leveringsomvang



Als aanbouwdelen en toebehoren af fabriek met de brandkleppen geleverd worden, zijn ze in de bestelsleutel opgenomen. Bij inbouwsituaties kan extra materiaal nodig zijn voor montage en bevestiging, zoals mortel, schroeven, mineraalwol enz., om een goede inbouw te waarborgen. Deze materialen vallen niet onder de leveringsomvang, tenzij dat uitdrukkelijk omschreven is als leveringsomvang. De keuze van extra aanbouwdelen of toebehoren evenals de beschikbaarheid van materialen voor montage en bevestiging is de verantwoording van de betrokkenen bij de bouw en moet volgens de gevraagde classificering zijn.



Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • FUNCTIE
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL


Nominale grootten315 – 800 mm
Huislengten495 en 550 mm
Luchthoeveelheidsbereiktot 6000 l/s / tot 21600 m³/h
Drukverschilbereiktot 2000 Pa


Temperatuurbereik 1, 3


-20 – 50 °C
Signaleringstemperatuur72 °C of 95 °C (bij luchtverwarming)
Aanstroomsnelheid ²

Standaard uitvoering ≤ 8 m/s,
Uitvoering met veerretourmotor ≤ 12 m/s,
Uitvoering met Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s



¹ Temperaturen kunnen door aanbouwdelen beperkt worden. Afwijkende toepassingen op aanvraag.
² Gegevens gelden voor gelijkmatige aan- en afstroom van de brandkleppen.
³ Werking niet condenserend resp. zonder vochtintrede via de buitenluchtaanzuig.

Vrije doorlaat en Zeta-waarde

NG(1)(2)
3150,0690,44
3550,0890,34
4000,1140,26
4500,1400,21
5000,1750,17
5600,2220,13
6300,2850,10
7100,3650,08
8000,4680,06

(1) A [m²]
(2) ζ


De snelselectie geeft een goed overzicht van luchthoeveelheden bij bepaalde geluidvermogens bij een drukverlies tot 35 Pa. Indicatieve tussenwaarden kunnen geïnterpoleerd worden. Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

 Luchthoeveelheid qv bij drukverlies Δpst < 35 Pa

NG(1)(2)(3)(4)
31546067016602400
35557082020402940
400700100025003610
450820118029404240
500980141035305080
5601190171042806160
6301450209052307520
7101780256064009210
80021703130781011250

(1) 35 LWA [dB(A)] in l/s
(2) 45 LWA [dB(A)] in l/s
(3) 35 LWA [dB(A)] in m³/h
(4) 45 LWA [dB(A)] in m³/h

Met de Easy Product Finder kunt u het product met uw projectspecifieke gegevens dimensioneren. De Easy Product Finder kunt u op onze website vinden.

Selectievoorbeeld

Gegeven:

Luchthoeveelheid: 3600 m³/h

Geluidvermogen: ≤ 45 dB(A)

Snelselectie
FKR-EU/400

Bestekomschrijving

Brandklep volgens de Europese productnorm DIN EN 15650 in ronde uitvoering. Brandtechnisch getest volgens DIN EN 1366-2, met CE-kenmerk. De fabrikant van de brandklep laat in de prestatieverklaring (DoP) de inbouwsituaties zien zoals bijv. in, voor, tegen en op afstand van wanden resp. vloeren, met de belangrijke kenmerken zoals grootte, dragende constructie, type en inbouwsituatie met de daarbij behorende prestatieklasse volgens DIN EN 13501-3.
De brandklep heeft een activeringsmechanisme en een brandwerend klepblad, dat afhankelijk van de situatie horizontaal en verticaal en in alle tussenstanden (0 – 360°) geplaatst kan worden.

Afhankelijk van toepassing geclassificeerd van:

EI 30 (ve, ho i ↔ o) S tot EI 120 (ve, ho i ↔ o) S

Geschikt voor:

Natte montage

  • In massieve wanden, wanden van gipsplaten, systeemwanden, brandwanden en veiligheidswanden
  • In schachtwanden met metalen profielen of stalen onderconstructie
  • In houten staander- en houten vakwerk- evenals massief houten en multiplexwanden
  • In en op massieve vloeren en in combinatie met houten balken-, volledig houten en moduul vloeren (Systeem Cadolto)
  • In massief houten-, houten balken- end historische houten balken vloeren
  • Meervoudige doorvoer tot 4,8 m² brandklep-oppervlakte in massieve wanden en vloeren, systeemwanden en houten staander- en vakwerkwanden
  • Gecombineerde inbouw met FK2-EU in massieve wanden en vloeren, systeemwanden, houten staander- en vakwerkwanden en schachtwanden

Droge inbouw

  • Lichte scheidingswanden en brandwanden met metalen profiel en tweezijdige beplating met inbouwset TQ
  • In houten staander- en houten vakwerkwanden evenals massief houten en multiplexwanden met inbouwset TQ
  • In massief houten- en houten balken vloeren met inbouwset TQ

Inbouw met steenwolplaten

  • In massieve wanden en vloeren
  • In systeem-, brand- en veiligheidswanden met metalen staanders of stalen onderconstructie
  • In houten staander-, houtvakwerk-, massief houten- en multiplexwanden

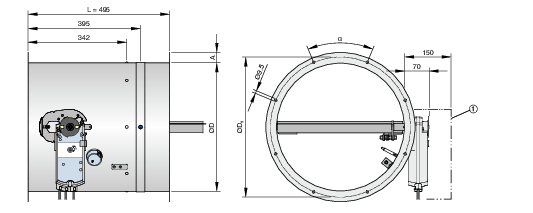

Afmetingen van nominale groottes 315 mm – 800 mm.

Geoptimaliseerd luchtdicht huis, tot dichtheidsklasse C volgens DIN EN 1751 met gering drukverlies en geluidvermogen.

Huis van verzinkt staalplaat, optioneel verzinkt staalplaat met poedercoating RAL 7001 of roestvaststaal 1.4301.

Klepblad van speciaal isolatiemateriaal, optioneel met coating.

Corrosiebestendigheid volgens DIN EN 15650 in combinatie met DIN EN 60068-2-52 aangetoond Aan de hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 en de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan. Huis met steekverbinding (lengte 550 mm) of flensuitvoering (lengte 495 mm) voor het aansluiten op luchtkanalen van onbrandbare of brandbare materialen.

Thermische activering bij 72 °C of 95 °C

(Luchtverwarming) met smeltlood of thermo-elektrisch met veerretourmotor, testschakelaar/knop en controle-LED. De uitvoeringen met borstelloze veerretourmotoren voor openen en sluiten van de brandklep, ook bij draaiende luchtbehandelingsinstallatie, onafhankelijk van de grootte, zijn in het bijzonder geschikt voor functietesten of voor dagelijks sluiten van delen van de installatie. Later plaatsen van veerretourmotoren zonder aanpassen van het stangenstelsel van buitenaf mogelijk.

Explosieveilige uitvoeringen voor de zone's 1, 2, 21 en 22 met eindschakelaars of met veerretourmotor.

In de uitvoering met thermische isolatie van 32 mm synthetisch materiaal bouwstofklasse: B-s2-d0, veerretourmotor en omlopend vermorteld, geschikt voor vermindering van condensvorming bij buitenluchtaanzuig (ODA Outdoor air).

Speciale kenmerken:

  • Prestatieverklaring volgens europese bouwproductenverordening
  • Classificering volgens EN 13501-3, tot EI 120 (ve, ho, i ↔ o) S
  • Overeenkomstig de Europese productnorm EN 15650
  • Brandtechnisch getest volgens DIN 1366-2 (300 Pa onderdruk)
  • Gecertificeerde natte montage met gereduceerde afstanden van 40 mm tot dragende bouwdelen resp. 40 mm tussen 2 brandkleppen (flens tegen flens)
  • Omlopende spleet bij natte inbouw met mortel tot 225 mm toegestaan
  • Hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 alsmede de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan
  • Corrosiebestendigheid volgens EN 15650 in combinatie met EN 60068-2-52
  • Luchtdichtheid bij gesloten klepblad volgens EN 1751, klasse 4
  • Luchtdichtheid van de behuizing volgens EN 1751, klasse C.
  • Gering drukverschil en geluidvermogenniveau
  • Willekeurige luchtrichting
  • Integratie in gebouwbeheersysteem met het internationale standaard brandklepsysteem volgens IEC 62026-2 met AS-Interface is mogelijk

Materialen en afwerking

Behuizing:

  • Verzinkt staalplaat
  • Verzinkte staalplaat met poedercoating RAL 7001
  • Roestvaststaal 1.4301

Klepblad:

  • Speciaal isolatiemateriaal
  • Geïmpregneerd speciaal isolatiemateriaal

ODA-Uitvoering:

  • Huis van verzinkt staalplaat met poedercoating en thermische isolatie, klepblad van speciaal geïmpregneerd isolatiemateriaal (alleen in combinatie met veerretourmotor)

Verdere onderdelen:

  • Klepas van roestvaststaal
  • Glijlager van kunststof
  • Afdichtingen van elastomeer

Hogere eisen ten aanzien van corrosiebestendigheid zijn te realiseren met de uitvoeringen roestvast staal of een gepoedercoate behuizing. Bestendigheidslijsten zijn op aanvraag verkrijgbaar.

Technische gegevens

  • Nominale groottes: 315 - 800 mm
  • Huislengtes: 495 en 550 mm
  • Luchthoeveelheidsbereik: tot 6000 l/s / tot 21600 m³/h
  • Drukverschilbereik: tot 2000 Pa
  • Temperatuurbereik: -20 – 50 °C
  • Aanstroomsnelheid*: Standaard uitvoering ≤ 8 m/s, uitvoering met veerretourmotor ≤ 12 m/s, uitvoering met Ex-motor ExMax/RedMax-15-BF TR ≤ 10 m/s


* gegevens gelden voor gelijkmatige aan- en afstroom situaties van de brandkleppen

Gelijkwaardigheidscriteria

  • De prestatieverklaring volgens bouwproductenverordening beschrijft alle CE-gecertificeerde inbouwsituaties inclusief de prestatieklasse tot EI 120 S volgens EN 13501-3 en de belangrijkste kenmerken van minstens toelaatbare grootte en draagconstructie
  • Aan de hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 evenals de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan
  • CE-gekenmerkt en brandtechnisch getest volgens EU-verordening 305/2011 en beoordeeld volgens machinerichtlijn 2006/42/EG
  • CE-gecertificeerde natte inbouw met afstand ≥ 40 mm tussen 2 brandkleppen (flens tegen flens)
  • Gecombineerde natte inbouw met brandkleppen serie FK2-EU in massieve wanden, aan beide zijden beklede systeemwanden, houten staander en houten vakwerkwanden evenals schachtwanden met metalen staanders met enkelzijdige bekleding evenals massieve vloeren
  • Drukverlies < 10 Pa bij referentiegrootte 400 mm en 6 m/s aanstroomsnelheid
  • Geluidvermogen < 38 dB (A) bij referentiegrootte 400 mm en 6 m/s aanstroomsnelheid


Bestelsleutel FKR-EU

FKR-EU1 / NL / 315 / TQ / A0 / Z43
||||||||
12345678


1 Serie

FKR-EU Brandklep

2 Flens
Geen vermelding: zonder (uitvoering met steekverbinding)
FL2 Flens aan beide zijden

3 Uitvoering
Geen vermelding: zonder
1 gepoedercoat huis RAL 7001
2 roestvaststalen behuizing
7 Geïmpregneerd klepblad
1 – 7 gepoedercoate behuizing RAL 7001 en een geïmpregneerd klepblad
2 – 7 Roestvast stalen behuizing en geïmpregneerd klepblad
W1 met smeltlood 95 °C (alleen bij luchtverwarming)
B3 met gecoat smeltlood 72 °C
WB3 met gecoat smeltlood 95 °C (Alleen voor toepassing bij luchtverwarming)

4 Bestemmingsland
NL Nederland
CH Zwitserland
AT Oostenrijk
NL Nederland
Andere bestemmingslanden op aanvraag

5 Nominale grootte [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

6 Toebehoren 1
Geen vermelding: zonder
TQ2 Inbouwset (voor uitvoering met steekverbinding)

7 Toebehoren 2
Geen vermelding: zonder
S0 – AS

8 Aanbouwdelen
Z00 – ZEX4

met alle uitvoeringen 2 en 3 combineerbaar, echter niet met aanbouwdelen 8 ZEX1 - ZEX4
TQ niet in combinatie met FKR-EU-FL mogelijk
3 alleen bij aanbouwdeel Z00 - Z03 en Z00EX – Z03EX

 Bestelvoorbeeld: FKR-EU-1/NL/500/SS/ZL09
Uitvoeringsvariantenbehuizing (met aansluittuiten) gepoedercoat, zilvergrijs (RAL 7001)
Signaleringstemperatuur72 °C
BestemmingslandNederland
Nominale grootte500 mm
Toebehoren 1Zonder
Toebehoren 2Elastische aansluiting aan bedienings- en inbouwzijde
AanbouwdeelVeerretourmotor 24 V en LON-module LON-WA1/B3


Bestelsleutel FKR-EU met thermische isolatie als ODA-uitvoering ter voorkoming van condensvorming

FKR-EU1–7–ODA / NL / 315 / / / Z43
||||||||
12345678

1 Serie

FKR-EU Brandklep

2 Flens
Geen vermelding: zonder (aansluittuit uitvoering)
FL Flens aan beide zijden

3 Uitvoering
1–7–ODA1 gepoedercoate behuizing RAL 7001, geïmpregneerd klepblad en geïsoleerde klepbehuizing (32 mm Armaflex AF)

4 Bestemmingsland
NL Nederland
Andere bestemmingslanden op aanvraag

5 Nominale grootte [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

6 Toebehoren 1
Geen vermelding: zonder2

7 Toebehoren 2
Geen vermelding: zonder3

8 Aanbouwdelen
Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14

1 ODA alleen met 72 °C activeringstemperatuur
2 ODA kan niet met toebehoren 1 gecombineerd worden
3 Toebehoren 2 kan niet fabrieksmatig gemonteerd worden, indien benodigd apart bestellen. Bestelvoorbeeld: FKR-EU-1-7-ODA/NL/560/ZA07
UitvoeringsvariantenHuis (met aansluittuiten) gepoedercoat, zilvergrijs (RAL 7001)
geïmpregneerd klepblad en geïsoleerd huis
(32 mm Armaflex Ultima)
Signaleringstemperatuur72 °C
BestemmingslandNederland
Nominale grootte560 mm
Toebehoren 1Zonder
Toebehoren 2Zonder
AanbouwdeelVeerretourmotor 24 V en AS-EM


Bestelsleutel FKR-EU als overstroomklep

FKR-EU1 / NL / 500 / TQ / AA / Z01
||||||||
12345678

1 Serie
FKR-EU Brandklep

2 Flens

Geen vermelding: zonder (steekverbinding)

FL2 Flens aan beide zijden

3 Uitvoering

Geen vermelding: zonder

1 gepoedercoat huis RAL 7001

2 roestvaststalen behuizing

7 geïmpregneerd klepblad

1 – 7 gepoedercoat huis RAL 7001 en geïmpregneerd klepblad

2 – 7 Roestvast stalen behuizing en geïmpregneerd klepblad

4 Bestemmingsland

Op aanvraag

5 Nominale grootte [mm]

315, 355, 400, 450, 500, 560, 630, 710, 800

6 Toebehoren 1

Geen vermelding: zonder

TQ2 Inbouwset (voor uitvoering met steekverbinding)

7 Toebehoren 2

AA aan beide zijden afdekrooster

8 Aanbouwdelen

Z00 - ZB01

2TQ niet in combinatie met FKR-EU-FL mogelijk

Voor Duitsland geldt bij toepassing als overstroomklep:

Als brandkleppen met alleen mechanische afsluiting als overstroomklep gebruikt worden moeten regionale voorschriften in acht worden genomen. Hiervoor kan extra toestemming benodigd zijn. Dit moet gecontroleerd worden. In de regel is toepassing van deze overstroomkleppen in overdruk-installaties beperkt.

Bestelvoorbeeld: FKR-EU-1/NL/400/AA/Z03

Uitvoeringsvariantenbehuizing (met aansluittuiten) gepoedercoat, zilvergrijs (RAL 7001)
Signaleringstemperatuur72 °C
BestemmingslandNederland
Nominale grootte400 mm
Toebehoren 1Zonder
Toebehoren 2aan beide zijden afdekrooster
AanbouwdeelEindschakelaars klepstand „open en dicht”

Afmetingen

  • Afmetingen

FKR-EU met smeltlood (FKR-EU/.../Z0*)

NG(1)(2)(3)(4)(5)(6)(7)
315314352314586,819,5
355354392314587,321,8
400399438314588,525,0
4504494883645814,133,1
5004995383645816,437,8
56055960036301218,042,6
63062967036301221,349,7
71070975036301225,758,7
8007998403622.51628,667,3

(1) ØD [mm]

(2) ØD1 [mm]

(3) A [mm]

(4) a [°]

(5) Aantal gaten

(6) FKR-EU met smeltlood [kg]

(7) ... en inbouwset TQ [kg]

Aanbouwdelen, ODA-Uitvoering, Toebehoren

  • AANBOUWDELEN
  • ODA-UITVOERING
  • TOEBEHOREN


Toebehoren 1 – Inbouwset


Toebehoren 2 – Afsluitrooster


Toebehoren 2 – Elastische aansluiting

Plaatsing en lengte van de verlengdelen [mm]


Toebehoren 2 – Verlengdeel


Downloads

Productinformatie

Certificaten

Handleidingen

FKR-EU-
Conversion from manual operation to a BFN actuator


FKR-EU- Conversion
to an explosion-proof limit switch


FKR-EU Mounting
limit switch


FKR-EU conversion
from manual operation to operation with explosion-proof actuator

Referenties

Arsonic

  • De oude brandweerkazerne: het toekomstige centrum voor hedendaagse muziek, «Arsonic»
  • Beschrijving
Na de heropening van het Alhambra in 2014, werd een tweede concertzaal geopend in Bergen in het begin van 2015. De oude brandweerkazerne, gelegen aan de Rue de Nimy, dichtbij het centrum van Bergen, is gerenoveerd en omgebouwd. Arsonic werd officieel geopend in april, voor "Bergen, Culturele Hoofdstad van Europa 2015".
Deze nieuwe concertzaal en tentoonstellingsruimte moet Bergen op de kaart van de internationale muziekscène plaatsen.
Het gebouw beslaat meer dan 2.500 m², verspreid over drie niveaus. Het kloppende hart van het gebouw is de grote zaal met een capaciteit van 250 tot 300 toeschouwers en meer flexibele tribunes

Project: ARSONIC
Locatie: Bergen
Gerealiseerd in: 2014 - 2015
Studiebureau: Greisch
Architect: V+
Installateurs: Imtech Naninne
Producten: Geluidsdempers (XSA, MSA), Brandkleppen (FKRS-EU, FKA-EU, FKR-EU), Roosters (VDW, FBA, VSD, TRS-R, LVS, AT) ; Debietregelaars (VFL, TVZ-TVA, TVJ, RN)

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://*.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80
