UL | S.A. TROX Belgium/TROX Belgium N.V.

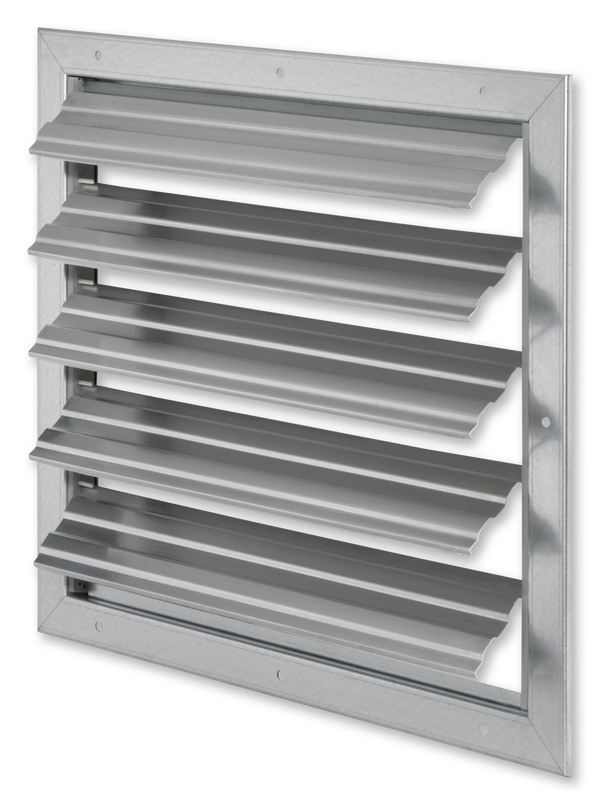

Cadre avec trous de fixation

Lames avec limiteur d'ouverture

UL

Pour montage encastré et en gaine

Les clapets anti-retour empêchent l’air de pénétrer dans les canalisations

aérauliques lorsque le système de ventilation est à l’arrêt.

■ Pression différentielle maximale : 100 Pa

■ Largeur maximale de 1600 mm, hauteur maximale de 1615 mm

■ Cadre avec trous de fixation le long du périmètre

■ Disponible en dimensions standard et intermédiaires (par incréments de 1 mm)

■ Les clapets anti-retour sont munis de lames en aluminium formé pour répondre aux besoins courants. Les lames sont dotées de joints

Équipement et accessoires en option

■ Contre-cadre

■ Revêtement par poudre, teinte RAL CLASSIC

Informations générales

Application

Clapets anti-retour de type UL à monter dans des cloisons internes et dans des gaines rectangulaires
Empêche le flux d’air contraire au sens normal lorsque l’installation est à l’arrêt
Les lames se ferment automatiquement sous leur poids à l’arrêt de l'installation
Pression différentielle maximale : 100 Pa

Caractéristiques spéciales

Toutes les dimensions intermédiaires sont disponibles
Température de fonctionnement : de –20 à 80 °C
Pression différentielle maximale : 100 Pa
Les clapets anti-retour s’ouvrent et se ferment par le débit d’air. Un servomoteur n’est pas requis
Clapet anti-retour muni de lames en aluminium formé pour répondre aux besoins courants. Les lames sont dotées de joints pour atténuer le bruit

Dimensions nominales

B : 200, 400, 600, 800, 1000, 1200, 1400, 1600 mm (dimensions intermédiaires : 201 – 1599 mm par pas de 1 mm)
H : 215, 315, 415, 515, 615, 715, 815, 1015, 1215, 1415, 1615 mm (dimensions intermédiaires : 216 – 1614 mm, par pas de 1 mm)
Toutes les combinaisons B x H

Modèles

UL-1 : Clapet anti-retour pour les flux d'air dirigés vers le côté installation
UL-2 : Clapet anti-retour pour les flux d'air dirigés vers l'arrière (aspiration)

Pièces et caractéristiques

Cadre
Lames avec roulements à faible frottement
Limiteurs d'ouverture de lames
Joints de bout de lame
Butée inférieure (profilé en V)
Meneau visible à partir de B = 997 mm

Pièces et caractéristiques

Bordure
Lames avec roulements à faible frottement
Limiteurs d'ouverture de lames
Joints de bout de lame
Butée inférieure (profilé en V)
Meneau visible à partir de B = 997 mm

Caractéristiques d'exécution

Cadre, épaisseur du matériau 1,75 mm, avec trous de fixation
Lames, épaisseur du matériau 1,0 mm
Barre latérale supplémentaire avec trous de fixation pour recevoir les axes des lames et les limiteurs d'ouverture de lames intégrés
Les limiteurs d'ouverture de lames empêchent l'ouverture des lames au-delà d'un angle donné

Accessoires

Contre-cadre : Contre cadre pour le montage rapide et simple des clapets à action mécanique

Caractéristiques techniques

Dimensions nominales : 200 × 215 à 1600 × 1615 mm
Plage de débit volumique : 110 – 6460 l/s ou 396 – 23256 m³ /h à 2,5 m/s
Pression différentielle totale : 25 Pa à 2,5 m/s
Pression différentielle maximale dans le sens de fermeture : 100 Pa
Température de fonctionnement : de –20 à 80 °C

Information technique

Schéma de UL-1

1 Cadre

2 Lames (fermées)

3 Meneau à partir B = 997 mm

4 Butée (profilé en V)

5 Lames (ouvertes)

6 Limiteur d’ouverture de lame

7 Joints de bout de lame

8 Barre latérale

Les clapets anti-retour s'ouvrent et se ferment automatiquement. Quand le système est en fonctionnement, les lames s'ouvrent lorsque l'air circule. Lorsque le système est à l’arrêt, les lames se ferment sous leur poids. Elles empêchent l'air, en toute sécurité, d'aller à l'encontre de la direction du flux.

Dimensions nominales	200 × 215 – 1600 × 1615 mm
Plage de débit	110 – 6460 l/s ou 396 – 23256 m³/h à 2,5 m/s
Pression différentielle totale	2,5 m/s à 23 Pa (UL-1)
Pression différentielle maximale admissible dans le sens de fermeture	100 Pa
Température de fonctionnement	de -20 à 80 °C

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Des volets anti-retour rectangulaires pour empêcher l'air de circuler dans le sens contraire au flux d'air prévu ; à monter dans des cloisons internes et dans des gaines rectangulaires

Composant prêt-à-monter et constitué d’une bordure, de lames avec axes à faible frottement, d’une butée et de pièces d’étanchéité.

Caractéristiques spéciales

Toutes les dimensions intermédiaires sont disponibles
Température de fonctionnement : de –20 à 80 °C
Pression différentielle maximale : 100 Pa
Les clapets anti-retour s’ouvrent et se ferment par le débit d’air. Un servomoteur n’est pas requis
Clapet anti-retour muni de lames en aluminium formé pour répondre aux besoins courants. Les lames sont dotées de joints pour atténuer le bruit

Accessoires

Contre-cadre : Contre cadre pour le montage rapide et simple des clapets à action mécanique

Caractéristiques techniques

Dimensions nominales : 200 × 215 à 1600 × 1615 mm
Plage de débit volumique : 110 – 6460 l/s ou 396 – 23256 m³/h à 2,5 m/s
Pression différentielle totale: 23 [Pa] à 2,5 m/s
Pression différentielle maximale dans le sens de fermeture : 100 Pa
Température de fonctionnement: de -20 à 80 °C

Caractéristiques de sélection

qv [m3/h] débit volumique
Δpt [Pa] pression différentielle totale
v [m/s] vitesse du flux d'air

UL	–	1	/	800 x 515	/	ER	/	P1 - RAL 9010
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
UL Clapet anti-retour

2 Sens du flux d'air

1 Pression positive
2 Pression négative

3 Dimension nominale [mm]
Préciser la taille (largeur x hauteur)

4 Contre-cadre

Aucune indication : sans contre-cadre

ER avec contre-cadre

5 Finition
Aucune indication : exécution standard

P1 peint par poudrage, indiquer la couleur RAL CLASSIC

Taux de brillance

RAL 9010 GU 50

RAL 9006 GU 30
Toutes les autres couleurs RAL GU 70

Exemple de commande : UL-1/800×515/ER/P1-RAL9010

Type	UL
Sens du flux d'air	Flux d'air dirigé vers le côté installation
Dimension nominale [mm]	Largeur 800, hauteur 515
Contre-cadre	Avec contre-cadre
Finition	Peinture par poudrage RAL 9010, blanc pur

Exemple de commande : UL-2/600×1615/ER

Type	UL
Sens du flux d'air	Flux d'air dirigé vers l'arrière (admission)
Dimension nominale [mm]	Largeur 600, hauteur 1615
Contre-cadre	Avec contre-cadre
Finition	Exécution standard

Téléchargements

Information produit

Fiche technique du produit-UL

UL_PD_2025_09_02_DE_fr Fiche technique du produit 710 KB pdf

Manuels d'utilisation

Manuel d'installation UL, KUL, ARK

Rueckschlagklappen-UL--KUL--WG-KUL--ARK-1_A00000052890_V2_2022_10_FR_fr Manuel d'installation 370 KB pdf
