00179406_0
SDRF-K/3

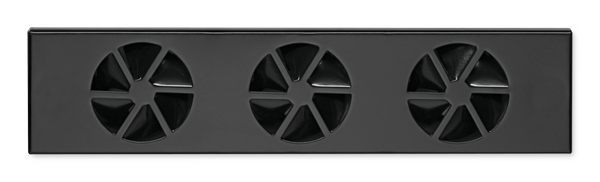

00182010_0
Klemveerbevestiging

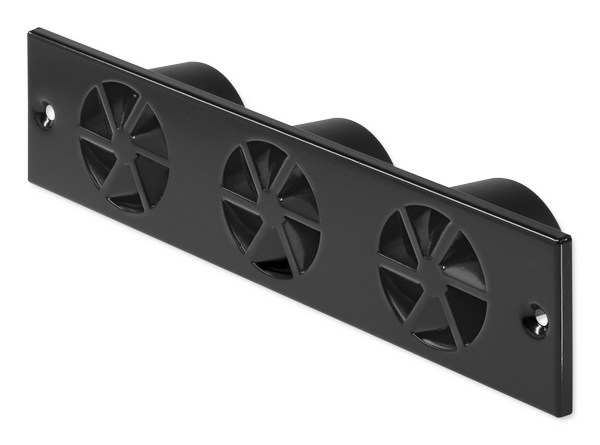

00182005_0
Fijación por tornillos


00182000_0
Fijación con tornillos oculta con tapones decorativos


00179406_0
00182010_0
00182005_0
00182000_0

SDRF

Met lage inbouwhoogte voor treden

Ronde en vierkante tredewervelrooster

  • Nominale grootten met 1 – 6 wervelementen
  • Luchthoeveelheidsbereik 2 - 25 l/s of 7 - 90 m³/h
  • Frontrooster van poedergecoat plaatstaal
  • Voor constante en variabele luchthoeveelheden
  • Voor dubbele vloeren als plenum
  • Montage in de opstand van de trede.
  • Zichtbare schroefbevestiging
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Laag geluidvermogen door optimale stroming in het rooster


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Klemveerbevestiging (niet zichtbaar)

Toepassing

Toepassing

  • Tredewervelroosters serie SDRF als toevoerluchtrooster voor comfortzones.
  • Voor zalen in theaters, bioscopen, concertzalen en auditoriums
  • Luchttoevoer direct in de leefzone
  • Wervelvormige uitblaas voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –6 tot +6 K
  • Voor dubbele vloeren als plenum
  • Montage in de opstand van de trede.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden

Nominale grootten

  • Aantal wervelelementen: 1, 2, 3, 4, 5, 6

Toepassing

  • Tredewervelroosters serie SDRF als toevoerluchtrooster voor comfortzones.
  • Voor zalen in theaters, bioscopen, concertzalen en auditoriums
  • Luchttoevoer direct in de leefzone
  • Wervelvormige uitblaas voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –6 tot +6 K
  • Voor dubbele vloeren als plenum
  • Montage in de opstand van de trede.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden

Nominale grootten

  • Aantal wervelelementen: 1, 2, 3, 4, 5, 6

Beschrijving

Uitvoeringen

  • SDRF-K: klemveerbevestiging
  • SDRF-S: schroefbevestiging

Onderdelen en eigenschappen

  • Rond frontrooster met één wervelelement
  • Rechthoekig frontrooster met twee tot zes wervelelementen
  • Wervelelementen met vaste lamellen en aanstroomtuit met geperforeerde achterzijde als vaste weerstand voor verbetering van de luchtverdeling over meerdere wervelelementen
  • Schroefbevestiging met sierkap voor eenvoudige montage van het frontrooster
  • Klembevestiging (optioneel)

Materialen en afwerking

  • Frontrooster van staalplaat
  • Aanstroomtuit van kunststof (ABS), volgens UL 94, V-0, vlamwerend
  • Aanstroomtuit overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9005, zwart
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • SDRF-K: klemveerbevestiging
  • SDRF-S: schroefbevestiging

Onderdelen en eigenschappen

  • Rond frontrooster met één wervelelement
  • Rechthoekig frontrooster met twee tot zes wervelelementen
  • Wervelelementen met vaste lamellen en aanstroomtuit met geperforeerde achterzijde als vaste weerstand voor verbetering van de luchtverdeling over meerdere wervelelementen
  • Schroefbevestiging met sierkap voor eenvoudige montage van het frontrooster
  • Klembevestiging (optioneel)

Materialen en afwerking

  • Frontrooster van staalplaat
  • Aanstroomtuit van kunststof (ABS), volgens UL 94, V-0, vlamwerend
  • Aanstroomtuit overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9005, zwart
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Downloads

Productinformatie

  • Website-afdruk SDRF

  • Product Data Sheet SDRF

    Product Data Sheet 1,6 MB pdf
