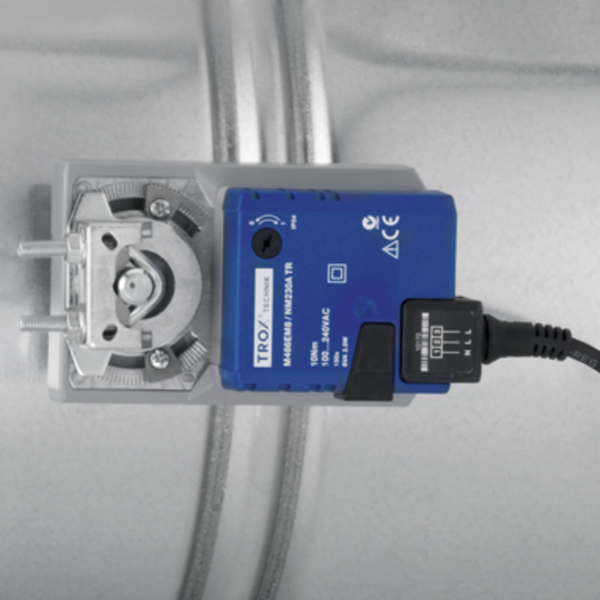

Detail servomotor


00189947_0
00132383_0
00132367_0
00132377_0
00153984_0

DUK

Voor inbouw in wanden en kanalen, verstelbaar en vaststaand – van aluminium

Verstelbare en vaste straaldüsen, hebben een grote worp bij optimale akoestische eigenschappen

  • Nominale grootten: 100, 125, 160, 200, 250, 315 en 400 mm
  • Luchthoeveelheidsbereik: 15 - 400 l/s of 54 - 1440 m³/h
  • Zichtbare delen van aluminium
  • Voor constante en variabele luchthoeveelheden
  • Laag geluidvermogen door aerodynamisch geoptimaliseerde düse
  • Handmatig en motorisch verstelbare straalhoek
  • Eenvoudige, snelle en niet zichtbare bevestiging


Optionele uitrusting en toebehoren

  • Zichtzijde in kleuren volgens RAL Classic
  • Ronde aansluittuiten
  • Aansluitstuk voor ronde of rechthoekige luchtkanalen
  • Servomotor voor verstelling van de inblaashoek, in- of uitwendig

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Toepassing

Toepassing

  • Straaldüsen serie DUK als luchttoevoerrooster met grote worp
  • Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
  • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
  • Voor toevoertemperatuurverschillen van –12 tot +20 K
  • Verstelbare inblaashoek –30 tot +30° voor omschakelen tussen verwarmen en koelen
  • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen evenals inbouw in wanden of koven

Speciale kenmerken

  • Grote uitblaasimpuls, hierdoor grote doordringdiepte bij verwarming
  • Geoptimaliseerde düse
  • Vaste en verstelbare varianten
  • Handmatig en motorisch verselbare straalhoek van –30 tot +30°
  • Optioneel met elektrische servomotor

Nominale grootten

  • 100, 125, 160, 200, 250, 315, 400 mm

Met servomotor vanaf nominale grootte 160

Toepassing

  • Straaldüsen serie DUK als luchttoevoerrooster met grote worp
  • Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
  • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
  • Voor toevoertemperatuurverschillen van –12 tot +20 K
  • Verstelbare inblaashoek –30 tot +30° voor omschakelen tussen verwarmen en koelen
  • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen evenals inbouw in wanden of koven

Speciale kenmerken

  • Grote uitblaasimpuls, hierdoor grote doordringdiepte bij verwarming
  • Geoptimaliseerde düse
  • Vaste en verstelbare varianten
  • Handmatig en motorisch verselbare straalhoek van –30 tot +30°
  • Optioneel met elektrische servomotor

Nominale grootten

  • 100, 125, 160, 200, 250, 315, 400 mm

Met servomotor vanaf nominale grootte 160

Beschrijving

Uitvoeringen

  • F: vaste straaldüse
  • V:verstelbare straaldüse


Aansluiting

  • V-A: ronde aansluiting
  • V-K: voor rechthoekige luchtkanalen
  • V-R: voor ronde luchtkanalen


Servomotor

  • Handverstelling
  • E*: Elektrische servomotor, uitwendig

Onderdelen en eigenschappen

  • Düse met akoestisch geoptimaliseerde vorm

Aanvullende producten

  • TDC voor temperatuurafhankelijke sturing

Constructieve kenmerken

  • Aansluittuit (optie) passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Materialen en afwerking

Vaststaand

  • Düse van aluminium
  • Oppervlak onbehandeld


Verstelbaar

  • Düse en frontring van aluminium
  • Kogelhuis ring, huis, zadelstuk en aansluittuit van verzinkt staalplaat
  • Kogelhuis van kunststof, volgens UL 94, V-0, vlamwerend, tot 50 °C temperatuurbestendig
  • Düse en frontring onbehandeld
  • Kogelhuis overeenkomstig RAL 9010, wit
  • P0: düse en frontring poedergecoat, RAL 9010, wit
  • P1: düse en frontring poedergecoat, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • F: vaste straaldüse
  • V:verstelbare straaldüse


Aansluiting

  • V-A: ronde aansluiting
  • V-K: voor rechthoekige luchtkanalen
  • V-R: voor ronde luchtkanalen


Servomotor

  • Handverstelling
  • E*: Elektrische servomotor, uitwendig

Onderdelen en eigenschappen

  • Düse met akoestisch geoptimaliseerde vorm

Aanvullende producten

  • TDC voor temperatuurafhankelijke sturing

Constructieve kenmerken

  • Aansluittuit (optie) passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Materialen en afwerking

Vaststaand

  • Düse van aluminium
  • Oppervlak onbehandeld


Verstelbaar

  • Düse en frontring van aluminium
  • Kogelhuis ring, huis, zadelstuk en aansluittuit van verzinkt staalplaat
  • Kogelhuis van kunststof, volgens UL 94, V-0, vlamwerend, tot 50 °C temperatuurbestendig
  • Düse en frontring onbehandeld
  • Kogelhuis overeenkomstig RAL 9010, wit
  • P0: düse en frontring poedergecoat, RAL 9010, wit
  • P1: düse en frontring poedergecoat, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022
