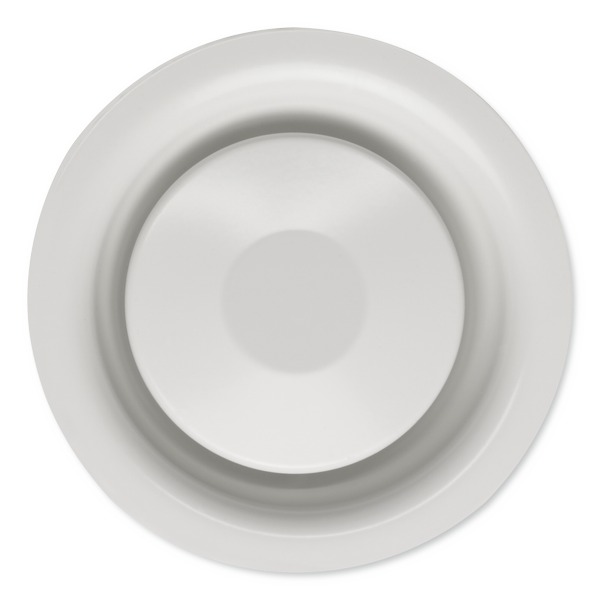

Voor afvoerlucht

Ronde ventielen met handmatig verstelbare opening

  • Nominale grootten 100, 125, 160, 200 mm
  • Luchtoeveelheidsbereik 10 – 50 l/s of 36 – 180 m³/h
  • Frontrooster van poedergecoat geprofileerd staalplaat
  • Voor constante en variabele luchthoeveelheden
  • Voor inbouw in plafonds en wanden
  • Eenvoudige montage
  • Inregelen door draaien van de ventielschotel
  • Geschikte oplossing voor kleine ruimten

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Toepassing

Toepassing

  • Luchtventielen serie LVS als afvoerrooster voor kleine ruimten
  • Voor constante en variabele luchthoeveelheden
  • Voor wanden en verlaagde plafonds

Speciale kenmerken

  • Traploos inregelen door draaien van de ventielschotel
  • Eenvoudige montage

Nominale grootten

  • 100, 125, 160, 200

Toepassing

  • Luchtventielen serie LVS als afvoerrooster voor kleine ruimten
  • Voor constante en variabele luchthoeveelheden
  • Voor wanden en verlaagde plafonds

Speciale kenmerken

  • Traploos inregelen door draaien van de ventielschotel
  • Eenvoudige montage

Nominale grootten

  • 100, 125, 160, 200

Beschrijving

Onderdelen en eigenschappen

  • Ventielschotel met draadstang en contramoer
  • Ventielhuis met traverse voor draadstang
  • Inbouwraam voor het luchtventiel

Materialen en afwerking

  • Ventielhuis en schotel van verzinkt staalplaat
  • Inbouwraam, traverse, draadstang en contramoet van verzinkt staal
  • Afdichting van schuimband
  • Ventielhuis en schotel, poedergecoat, RAL 9010, wit

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Onderdelen en eigenschappen

  • Ventielschotel met draadstang en contramoer
  • Ventielhuis met traverse voor draadstang
  • Inbouwraam voor het luchtventiel

Materialen en afwerking

  • Ventielhuis en schotel van verzinkt staalplaat
  • Inbouwraam, traverse, draadstang en contramoet van verzinkt staal
  • Afdichting van schuimband
  • Ventielhuis en schotel, poedergecoat, RAL 9010, wit

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Downloads

Productinformatie

Referenties

UCL – Lavoisier Fase 2 en 3

  • Université Catholique de Louvain (UCL): Duurzame renovatie van het Gebouw Lavoisier
  • Beschrijving

Het gebouw "Lavoisier" is het scheikundig onderzoeksgebouw van de universiteit van Louvain-La-Neuve. Het gebouw huisvest de auditoria, de onderzoekslaboratoria en de administratieve dienst van de universiteit. In 2009 werd besloten om het gebouw te renoveren. Enerzijds omwille van het algemene verval van de faciliteiten, voornamelijk in de laboratoria. Anderzijds omdat de CO2-uitstoot die gelinkt werd aan de intensieve ventilatie van de zuurkasten in de laboratoria, drastisch moest verminderen. Maar ook de veiligheid en de veelzijdigheid van de ruimtes waren aanleiding tot vernieuwing. De installateurs deden een beroep op TROX voor de levering van verschillende producten.

De verouderde laboratoria werden verbouwd onder leiding van MODULO architecten, in samenwerking met ARCADIS Belgium. De werken begonnen in
augustus 2010 en werden in drie fases afgewerkt. TROX leverde componenten in de drie fases.

Het bestaande gebouw uit de jaren '70 werd geanalyseerd en elke kritisch punt werd opgemeten en weggewerkt aan de hand van specifieke oplossingen. Bij de analyse werd uiteraard gezocht naar performante en energiezuinige oplossingen.

Om tot deze energiezuinige oplossingen te komen, werd een beroep gedaan op TROX, die alle HVAC-componenten leverde, met de grootste bijdrage in het Labcontrol segment.



Gezond klimaat in de laboratoria


De eisen voor het ontwerp van luchtsystemen in laboratoriumgebouwen zijn complex en veeleisend. Bescherming tegen gevaarlijke stoffen om de veiligheid van personeel te garanderen heeft de grootste prioriteit bij klimaatsystemen in laboratoria. Vaak komen tijdens onderzoek gassen vrij die schadelijk zijn voor de gezondheid of stank veroorzaken. Daarom is het essentieel dat het klimaatsysteem deze stoffen veilig afvoert uit het laboratorium. De Easylab luchthoeveelheidsregelaars van TROX garanderen een optimale regeling van afvoerlucht en toevoerlucht, houden de ruimte vrij van vervuiling, garanderen de gewenste ruimtedrukken en behouden de eisen van de betreffende normen.

TROX leverde voor de renovatie VAV-regeling voor specifieke toepassingen van het type TVLK en TVR-Ex. De ronde TVLK lucht-hoeveelheidsregelaars
in PPS zijn ideaal inzetbaar voor lucht-afvoersystemen in laboratoria en industriële productieruimten waar agressieve stoffen moeten worden afgevoerd,
terwijl de TVR-ex regelaars gebruikt worden voor de regeling van variabele luchthoeveelheden in ruimtes met explosiegevaar (volgens Atex).


Bij de renovatie werd ook rekening gehouden met de brandveiligheid in het gebouw. TROX leverde ronde brandkleppen van het type FKRS-EU en rechthoekige brandkleppen van het type FKA-EU die ervoor zorgen dat een eventuele vuurhaard zich niet zou verspreiden over de andere delen van het gebouw. TROX legt heel erg de nadruk op brandveiligheid. Het 'International Center for Fire Protection' (ICB) in Neukirchen-Vluyn (Duitsland) is het meest geavanceerde research centrum in zijn soort. Verschillende componenten ondergaan er uitgebreide testen, ter voorbereiding van officiële testen in onafhankelijke laboratoria.


TROX X-CUBE

Na luchtafvoer en luchtregeling blijft het hart van de installatie de productie van hoge luchtkwaliteit. In zeer gevoelige ruimtes zoals in laboratoria of universiteiten moet een luchtbehandelingsgroep, meer dan in eender welke andere ruimte, voldoen aan bijzonder strenge hygiëne-eisen. De TROX X-CUBE garandeert dan ook dat studenten en bezoekers in het gebouw verse lucht van hoge kwaliteit inademen.


In de ontwikkeling van de X-CUBE is de jarenlange ervaring van TROX toegepast. Elk detail klopt. De ontwikkelaars ervan hebben verder gedacht dan
de eenvoudige luchtbehangdelingskast en hadden de totale ventilatie en klimatisering voor ogen. Vele hygiëne gerelateerde oplossingen zijn standaard
in de X-CUBE luchtgroepen. Dat is een van de redenen waarom er in dit project specifiek werd gekozen voor TROX, die 11 X-CUBES leverde voor de renovatie van de laboratoria.

Projet : UCL Lavoisier
Plaats: Louvain-La-Neuve
Gerealiseerd in: 2011 - 2015
Studiebureau: Arcadis Charleroi
Architect: Modulo
Installateur: Druart

Producten: AK, VFL, RN, RNS ; WT; TVLK, TVR-Ex, TVR-Easy, TVR-Elab ; CA, CAK, XKA, CS ; RFD; DLQ, DLQ-AK; Z-LVS, LVS; FKA-EU, FKRS-EU; X-CUBE; QL-WE



Arsonic

  • De oude brandweerkazerne: het toekomstige centrum voor hedendaagse muziek, «Arsonic»
  • Beschrijving
Na de heropening van het Alhambra in 2014, werd een tweede concertzaal geopend in Bergen in het begin van 2015. De oude brandweerkazerne, gelegen aan de Rue de Nimy, dichtbij het centrum van Bergen, is gerenoveerd en omgebouwd. Arsonic werd officieel geopend in april, voor "Bergen, Culturele Hoofdstad van Europa 2015".
Deze nieuwe concertzaal en tentoonstellingsruimte moet Bergen op de kaart van de internationale muziekscène plaatsen.
Het gebouw beslaat meer dan 2.500 m², verspreid over drie niveaus. Het kloppende hart van het gebouw is de grote zaal met een capaciteit van 250 tot 300 toeschouwers en meer flexibele tribunes

Project: ARSONIC
Locatie: Bergen
Gerealiseerd in: 2014 - 2015
Studiebureau: Greisch
Architect: V+
Installateurs: Imtech Naninne
Producten: Geluidsdempers (XSA, MSA), Brandkleppen (FKRS-EU, FKA-EU, FKR-EU), Roosters (VDW, FBA, VSD, TRS-R, LVS, AT) ; Debietregelaars (VFL, TVZ-TVA, TVJ, RN)


Cameo Nomade - Namen

  • Cameo Nomade in Namen
  • Beschrijving

Op 31 mei 2012 diende het cinemacomplex Cameo om veiligheidsredenen haar deuren te sluiten. De renovatie was lang geleden aangekondigd en zou vanaf dat jaar starten.

De mooie Art Deco stijl van het gebouw geeft een volledig nieuwe dimensie aan film en cinema. De vijf voormalige zalen werden volledig vernieuwd en gereorganiseerd. Hun capaciteit is aangepast aan hun grootte. De akoestiek, energie-efficiëntie en veiligheid waren ook een belangrijk onderdeel van de uitgebreide renovatie. Daarnaast werd de gevel in Art Deco stijl volledig opgedaan en werden grote ramen geplaatst op de begane grond. Het nieuwe theater werd ingehuldigd begin 2014 in Namen.


Project: Cameo Nomade
Locatie: Namur
Gerealiseerd in: 2012 - 2015
Studiebureau: Greisch
Architect: V+
Installateurs: Imtech Naninne
Producten: Ventielen LVS, Z-LVS; Diffusers RFD, FD ; Debietregelaars VFL ; Roosters VSD; Jaloeziekleppen JZ-S, AK ; Brandkleppen FKRS-EU, FKS-EU, FKA-EU ; Muurroosters SL ; Straaldüsen DUK
