FHD; Uitvoering zonder traverse


Aansluittuit met vaststaande stuwplaat

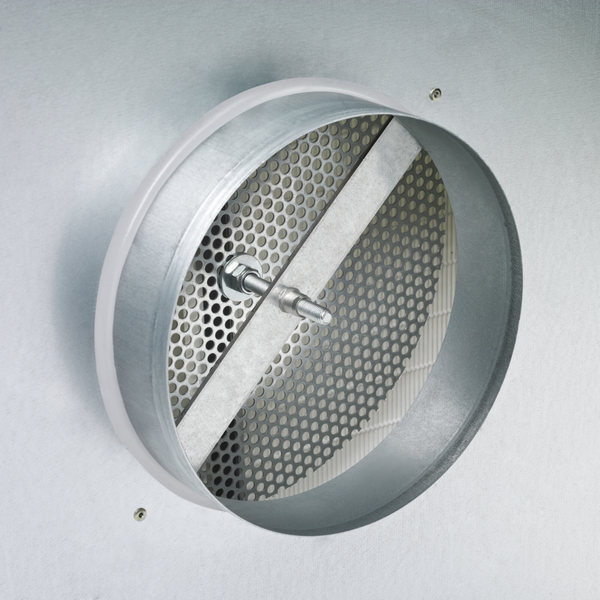

Aansluittuit met stuwplaat

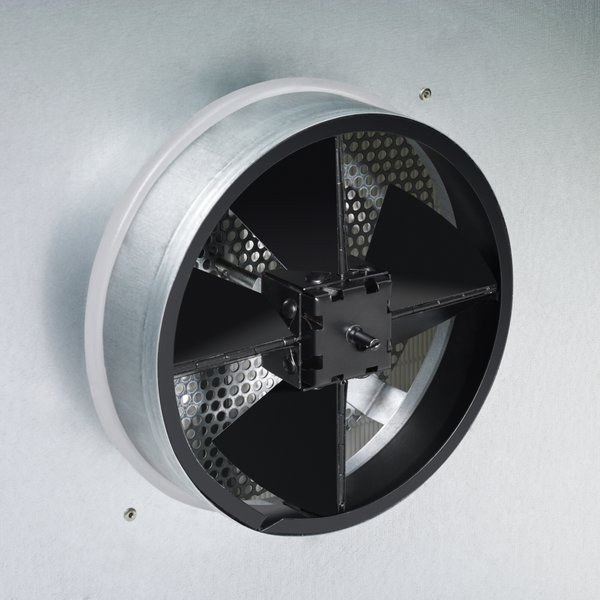

Aansluittuit met inregelklep

Getest volgens VDI 6022

FHD

VOOR DE HOOGSTE EISEN IN CLEANROOMS

Eindfilter voor het afscheiden van zwevende stoffen voor toepassingen in de industrie, research, geneeskunde en farmacie.

  • Filterklassen E11, H13, H14, U15
  • Prestaties zijn in de fabriek getest conform EN 1822-1 en ISO 29463-2 tot ISO 29463-5
  • Filtermedium afgestemd op specifieke eisen van glasvezelpapier met afstandshouders van thermoplastische lijm
  • Laag begindrukverschil door optimale vouwgeometrie en zo groot mogelijk filteroppervlak
  • Optimale aanpassing aan de individuele eisen door variabele uitvoeringen
  • Filterhood leverbaar in verschillende grootten en voor gangbare rastermaten
  • Controle door automatische filter scantest voor alle filters vanaf filterklasse H14
  • Hygiëne-eisen volgens VDI 6022

Optionele uitrusting en toebehoren

  • Uitrusting voor luchthoeveelheidsinstelling








Algemene informatie

Toepassing

  • Plisséfilter-platen met hood type FHD voor het afscheiden van fijnstof bijvoorbeeld aerosolen, toxische stoffen, virussen, bacteriën en micro-organismen uit de toe- resp. afvoer lucht in cleanroom installaties met gecontroleerde luchtkwaliteit en luchtstromen.
  • HEPA-filter: eindfilter voor de hoogste eisen aan de luchtkwaliteit en kiemvrijheid in de toepassingsgebieden: industrie, onderzoek, medicijnen, farmacie en nucleaire techniek

Speciale kenmerken:

  • Optimale vouwgeometrie van het filtermedium
  • Laminaire stroming aan de "schone" zijde van het filter
  • Lektest-controle standaard voor alle HEPA-filters filterklassen H13, H14, U15

Nominale groottes

  • B × H × T [mm]

Filterklassen

Filtergroepen

  • EPA volgens EN 1822
  • HEPA volgens EN 1822
  • ULPA volgens EN 1822

Filterklassen

  • E11
  • H13
  • H14
  • U15

Opties

  • Aansluitdiameter
  • PD: Beschermgaas "schone" zijde
  • SD: Beschermgaas van roestvaststaal "schone" zijde
  • SPD: Geperforeerde plaat van roestvaststaal "schone" zijde
  • APD: Geperforeerde plaat van aluminium "schone" zijde
  • WS: Zonder afdichting
  • FND: Vlakprofiel-pakking "schone" zijde
  • OT: Olieneveltest (alleen voor filterklassen H13, H14)
  • OTC: Olieneveltest met certificaat (alleen voor filterklassen H13, H14)
  • ST: Scantest (alleen voor filterklassen H13, H14, U15)

Uitvoering

  • Zonder traverse, aansluiting met vaststaande stuwplaat
  • D: Traverse met drukmeetpunt aan de "schone" zijde, aansluiting met vaststaande stuwplaat
  • R: Traverse met drukmeetpunt aan de "schone" zijde, aansluiting met verstelbare stuwplaat voor hoeveelheidsinstelling
  • V: Traverse met drukmeetpunt aan "schone" zijde, aansluiting met inregelklep voor hoeveelheidsinstelling

Constructieve kenmerken

  • Hood met bovenliggende, ronde aansluiting
  • Aansluitdiameter in de marktconforme gebruikelijke diameters leverbaar
  • Uitvoeringen optioneel met een vlakprofiel-pakking aan de "schone" zijde
  • Beschermgaas van strekmetaal of roestvaststaal aan de "schone" zijde
  • Geperforeerde plaat van roestvaststaal of aluminium aan de "schone" zijde

Materialen en afwerking

  • Filtermedia van hoogwaardig, vochtbestendig glasvezelpapier die in smalle vouwen geplooid zijn
  • Afstandhouders zorgen voor een gelijkmatige afstand tussen de vouwen onderling
  • Gietmateriaal van duurelastische tweekomponenten polyurethaan-lijm
  • Filteromranding van aluminium profiel
  • Hood met aansluiting van verzinkt plaatstaal

Normen en richtlijnen

  • Testen van HEPA-filters conform EN 1822-1 en ISO 29463-2 tot ISO 29463-5 (Absoluutfilter EPA, HEPA en ULPA): normen voor het testen van de filterprestaties in de fabriek gebaseerd op het tellen van deeltjes met gebruikmaking van een vloeibare testaerosol
  • Uniforme classificatie van HEPA-filters, volgens de afscheidingsgraad met een test aerosol, waarbij de gemiddelde deeltjesgrootte het afscheidings dieptepunt (MPPS) bereikt heeft
  • Absoluutfilters worden overeenkomstig de gemiddelde waarde van de locale of integrale afscheidingsgraad in de filtergroepen EPA (Filterklassen E10, E11, E12), HEPA (Filterklassen H13, H14) en ULPA (Filterklassen U15, U16, U17) geclassificeerd
  • Hygiëne conformiteit volgens VDI 6022, VDI 3803, DIN 1946 deel 4, ÖNORM H 6020, SWKI VA 104-01 en SWKI 99-3 evenals EN 16798

Technische informatie

Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL

Filterklasse conform EN 1822E11H13H14U15
Afscheidingsgraad [%] conform EN 1822> 95> 99,95> 99,995> 99,9995
Nominale aanstroomsnelheid [m/s]0,820,820,450,45
Begindrukverschil [Pa] bij nominale aanstroomsnelheid125250125145
Aanbevolen einddrukverschil [Pa]300600600300
Maximale bedrijfstemperatuur [°C]80808080
Maximale relatieve luchtvochtigheid [%]100100100100


Filterklasse conform EN 1822E11H13H14U15
Afscheidingsgraad [%] conform EN 1822>95>99,95>99,995>99,9995
Nominale aanstroomsnelheid [m/s]0,820,820,450,45
Begindrukverschil [Pa] bij nominale aanstroomsnelheid125250125145
Aanbevolen einddrukverschil [Pa]300600600300
Maximale bedrijfstemperatuur [°C]80808080
Maximale relatieve luchtvochtigheid [%]100100100100

  • Plisséfilter-platen met hood type FHD voor het afscheiden van fijnstof bijvoorbeeld aerosolen, toxische stoffen, virussen, bacteriën en micro-organismen uit de toe- resp. afvoer lucht in cleanroom installaties met gecontroleerde luchtkwaliteit en luchtstromen.
  • Toepassing als HEPA-filter: hoofd- of eindfilter voor de hoogste eisen aan de luchtkwaliteit en kiemvrijheid in de toepassingsgebieden: industrie, onderzoek, medicijnen, farmacie en nucleaire techniek.
  • Mini Pleat Filterplaten met hood opgebouwd uit raam van aluminium profiel, filtermedia van hoogwaardig, vochtbestendig glasvezelpapier met afstandshouders van thermoplastische lijm en een hood met ronde aansluiting.
  • Optimale vouwgeometrie en een groot filteroppervlak zorgen voor lage begindrukverschillen.
  • Filterhood leverbaar in verschillende grootten en gangbare rastermaten in filterklassen E11, H13, H14 en U15.
  • Optioneel leverbaar met vlakke dichting en beschermde greep aan uitstroomzijde. Beschermplaat naar keuze als strekmetaal poedergecoat (RAL 9010) of van roestvaststaal.
  • Plisséfilter-platen met hood worden vanaf filterklasse H14 met een automatische filter scan test gecontroleerd.
  • Plisséfilterplaten met hood FHD zijn hygiëneconform volgens VDI 6022.

Speciale kenmerken:

  • Optimale vouwgeometrie van het filtermedium
  • Laminaire stroming aan de "schone" zijde van het filter
  • Lektest-controle standaard voor alle HEPA-filters filterklassen H13, H14, U15

Materialen en afwerking

  • Filtermedia van hoogwaardig, vochtbestendig glasvezelpapier die in smalle vouwen geplooid zijn
  • Afstandhouders zorgen voor een gelijkmatige afstand tussen de vouwen onderling
  • Gietmateriaal van duurelastische tweekomponenten polyurethaan-lijm
  • Filteromranding van aluminium profiel
  • Hood met aansluiting van verzinkt plaatstaal

Uitvoering

  • Zonder traverse, aansluiting met vaststaande stuwplaat
  • D: Traverse met drukmeetpunt aan de "schone" zijde, aansluiting met vaststaande stuwplaat
  • R: Traverse met drukmeetpunt aan de "schone" zijde, aansluiting met verstelbare stuwplaat voor hoeveelheidsinstelling
  • V: Traverse met drukmeetpunt aan "schone" zijde, aansluiting met inregelklep voor hoeveelheidsinstelling

Selectiegegevens

  • Filterklasse [EN 1822]
  • Luchthoeveelheid [m³/h]
  • Begindrukverschil [Pa]
  • Nominale grootte [mm]

FHDH13D/1220 × 610 × 140×313/PD/FND/ST
| | | | | | | |
1 2 3 4 5 6 7 8

1 Serie FHD

Plisséfilter-plaat met hood

2 Filterklasse
E11 HEPA-filter conform EN 1822

H13 HEPA-filter conform EN 1822

H14 HEPA-filter conform EN 1822

U15 HEPA-filter conform EN 1822

3 Uitvoering
Geen opgave: zonder traverse, aansluiting met vaststaande stuwplaat

D Traverse met drukmeetpunt aan de "schone" zijde, aansluiting met vaststaande stuwplaat
R Traverse met drukmeetpunt aan de "schone" zijde, aansluiting met verstelbare stuwplaat voor hoeveelheidsinstelling
V Traverse met drukmeetpunt aan "schone" zijde, aansluiting met inregelklep voor hoeveelheidsinstelling

4 Nominale grootte [mm]

B × H × D

5 Aansluitdiameter [mm]
D

6 Beschermgaas
PD Beschermgaas "schone" zijde
SD Beschermgaas van roestvaststaal "schone" zijde
SPD Geperforeerde plaat van roestvaststaal "schone" zijde
APD Geperforeerde plaat van aluminium "schone" zijde

7 Afdichting
WS Zonder afdichting
FND Vlakprofiel-pakking "schone" zijde

8 Controle
Geen vermelding: geen lektest-controle
OT Olieneveltest (alleen voor filterklassen H13, H14)
OTC Olieneveltest met certificaat (alleen voor filterklassen H13, H14)
ST Scantest (alleen voor filterklassen H13, H14, U15)

Varianten, Afmetingen en gewichten

  • VARIANTEN
  • AFMETINGEN EN GEWICHTEN

  • Plisséfilter-platen met hood type FHD voor het afscheiden van bijv. aerosolen, toxische stoffen, virussen, bacteriën en micro-organismen uit de toe- resp. afvoer lucht in cleanroom installaties met gecontroleerde luchtkwaliteit en luchtstromen
  • HEPA-filter: eindfilter voor de hoogste eisen aan de luchtkwaliteit en kiemvrijheid in de toepassingsgebieden: industrie, onderzoek, medicijnen, farmacie en nucleaire techniek








B [mm]H [mm]T [mm]FilterklasseAansluitdiameterqv [l/s]qv [m³/h]ΔpA [Pa]kg
305305140E11148762751252,84
457457140E111981726201256,26
305610140E111981535501255,75,5
610610140E11248306110012511,18,1
915610140E11248458165012516,611,1
1220610140E11313611220012522,114
305305140H13148762752502,84
457457140H131981726202506,26
305610140H131981535502505,75,5
610610140H13248306110025011,18,1
915610140H13248458165025016,611,1
1220610140H13313611220025022,114
305305140H14148421501252,84
457457140H14198943401256,26
305610140H14198833001255,75,5
610610140H1424816860512511,18,1
915610140H1424825090012516,611,1
1220610140H14313333120012522,114
305305140U15148421501452,84
457457140U15198943401456,26
305610140U15198833001455,75,5
610610140U1524816860514511,18,1
915610140U1524825090014516,611,1
1220610140U15313333120014522,114
