Wirkdrucktransmitter, Typ VRU-D3-M/B TR
Serie VME mit
Anbaugruppe BTD

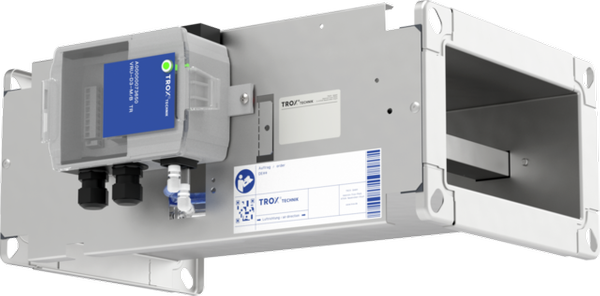

Serie VME mit Anbaugruppe BTD
Serie VMR mit
Anbaugruppe BTD
Serie VMR mit Anbaugruppe BTD
Kommunikationsschnittstellen
Kommunikationsschnittstellen
Serie VME mit
Anbaugruppe BTD
Serie VMR mit
Anbaugruppe BTD
Kommunikationsschnittstellen

BTD

Wirkdrucktransmitter für saubere Luft

Wirkdrucktransmitter nach dynamischen Messprinzip für Volumenstrommesseinrichtung der Serie VME und VMR

  • Einsatz in raumlufttechnischen Anlagen, nur bei sauberer Luft
  • Analoges oder digitales Istwertsignal zur Überwachung und Auswertung durch die Gebäudeleittechnik
  • Geeignet für konstante und variable Volumenströme
  • Keine Inbetriebnahme durch werkseitige Parametrierung
  • Messwerterfassung zur Volumenstromanzeige oder Führung eines Folgereglers
  • Servicezugang für PC-Konfigurationssoftware
  • Smartphone-Zugriff über NFC-Schnittstelle und Bluetooth
  • Hohe Datentransparenz durch Buskommunikation MP-Bus, Modbus RTU oder BACnet MS/TP

Allgemeine Informationen

Anwendung

  • Ermittlung von Volumenströmen und Weiterleitung/Verarbeitung als elektrisches Signal zur Überwachung/Folgeregelung
  • Messung eines Wirkdrucks und Wandlung des Volumenstromistwerts in ein analoges und digitales Istwertsignal
  • Für den Einsatzbereich nur bei sauberer Luft
  • Die übliche Filterung in Komfortklimaanlagen ermöglicht den Reglereinsatz in der Zuluft ohne zusätzliche Staubschutzmaßnahme
  • Volumenstromistwert steht als Netzwerkdatenpunkt oder lineares Spannungssignal zur Verfügung
  • Konfiguration der Messeinrichtung und der Kommunikationsparameter mit TROX FlowCheck App und PC-Tool
  • Transmitter werkseitig auf Gerätekonstante (C-Wert) der Messeinrichtung parametriert


Bei starkem Staubanfall in den Räumen

  • Entsprechende Abluftfilter vorschalten, da zur Volumenstrommessung ein Teilvolumenstrom durch den Transmitter geleitet wird


Bei zusätzlicher Verschmutzung der Luft, z. B. mit Flusen oder klebrigen Bestandteilen

  • Einsatz der Anbaugruppe BTS statt der hier beschriebenen Messeinrichtung BTD


Schnittstelle

Analoge Schnittstelle

  • Analogschnittstelle mit einstellbarem Signalspannungsbereich




Digitale Kommunikationsschnittstelle (Bus)

  • MP-Bus
  • Modbus RTU, RS485
  • BACnet MS/TP, RS485
  • Datenpunkte siehe Buslisten




Werkseinstellung

  • Istwertausgabe über Analogschnittstelle und Modbus-Kommunikationsschnittstelle


Signalspannungsbereiche

  • 0 – 10 V DC
  • 2 – 10 V DC


Bauteile und Eigenschaften

  • Wirkdrucktransmitter nach dynamischen Messprinzip (dynamischer Transmitter)
  • Steckbare Anschlussklemmen für Zuleitung und Ansteuerungen inklusive Abdeckung
  • NFC- und Serviceschnittstelle
  • Kontrolleuchten zur Anzeige des Betriebszustands
  • Transmittergehäuse vorbereitet mit 4 Durchbrüchen für Verschraubungen, 2 Kabelverschraubungen M16 × 1,5 für Anschlussleitung im Lieferumfang


Ausführung

Typ VRU-D3-M/B TR für Volumenstrommesseinrichtungen

  • VME alle Abmessungen
  • VMR alle Abmessungen


Inbetriebnahme

  • Werkseitige komplett parametriert
  • Kundenseitige Einstellarbeiten sind nicht erforderlich
  • Modbus/BACnet/MP-Bus-Schnittstelle: eventuelle zusätzliche Inbetriebnahmeschritte erforderlich
  • Betriebsparameter einstellbar über TROX FlowCheck App


Ergänzende Produkte

TROX FlowCheck App für Android und iOS

  • Belimo PC-Tool
  • NFC-Bluetooth Konverter ZIP-BT-NFC

Technische Information

Funktion, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Funktionsprinzip Volumenstrommesseinrichtung Funktionsprinzip_XTDai.png

① Wirkdrucktransmitter (dynamisches Messprinzip)

② Messumformer zur Wandlung des Wirkdrucksignals in ein Volumenstromsignal

③ Analoges Istwertsignal

① Wirkdrucktransmitter (dynamisches Messprinzip)

② Messumformer zur Wandlung des Wirkdrucksignals in ein Volumenstromsignal

③ Analoges Istwertsignal

Die Volumenstrommessung erfolgt durch Messung eines Wirkdruckes. Die Volumenstrommesseinrichtung enthält dazu einen Wirkdrucksensor. Der Wirkdruck wird von einem Wirkdrucktransmitter mit dynamischem Messprinzip in ein Spannungssignal umgesetzt. Der Volumenstromistwert steht als Spannungssignal und als digitale Information zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC immer dem Nennvolumenstrom (qvNenn). Spannungsbereiche sind im Transmitter gespeichert.

Kategorie

  • Messeinrichtung für Volumenstrom


Anwendung

  • Erfassung eines konstanten oder variablen Volumenstrom-Istwertes z. B. zur Aufschaltung auf die Gebäudeleittechnik zwecks Monitoring oder Integration in eine Raumbilanzierung


Einsatzbereich

  • Wirkdrucktransmitter mit dynamischem Messprinzip für saubere Luft in raumlufttechnischen Anlagen


Einbaulage

  • Beliebig


Anschluss

  • Steckbare Anschlussklemmen hinter Abdeckung. Keine zusätzliche Anschlussdose erforderlich


Versorgungsspannung

  • 24 V AC/DC


Schnittstelle/Ansteuerung

Analogsignal

  • 0 – 10 V DC; 2 – 10 V DC

oder digitale Busanschluss

  • Modbus RTU;
  • BACnet MS/TP;
  • MP-Bus.

Schnittstellentyp bauseits wahlweise einstell- und anschließbar


Schnittstelleninformation

Analogsignal:

  • Aktueller Volumenstrom


Buschnittstelle:

  • Aktueller Volumenstrom
  • Fehlerstatus


Systemanbindung

  • Flexible Einbindung in digitale Bussysteme


Parametrierung

  • Für Messeinrichtung spezifische Parameter werkseitig parametriert
  • Signalkennlinie werkseitig parametriert


 Nachträgliche Anpassung durch optionalen Tools:


  • TROX FlowCheck App, PC-Software (kabelgebunden)


Auslieferungszustand

  • Elektronischer Transmitter werkseitig auf Messeinrichtung montiert
  • Werkseitige Parametrierung
  • Funktionsprüfung unter Luft; mit Aufkleber bescheinigt

VMRP1 / 125 / BTD/0
|||||
13579
1 Serie
VMR Volumenstrommesseinrichtung, rund

2 Material
Verzinktes Stahlblech (Grundausführung)
P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau
A2 Edelstahlausführung

5 Nenngröße [mm]
100
125
160
200
250
315
400


7 Anbauteile (Wirkdrucktransmitter)
BTD Wirkdrucktransmitter für Messeinrichtung, dynamisch

9 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC


Bestellbeispiel 1: VMR-P1-FL/315/G2/XTS/0

Materialverzinktes Stahlblech
Nenngröße100 mm
AnbauteilWirkdrucktransmitter mit dynamischen Messprinzip
Signalspannungsbereich0 – 10 V DC

Varianten

  • Varianten


Produktdetails, Technische Daten

  • PRODUKTDETAILS
  • TECHNISCHE DATEN

Produktdetails

Analogschnittstelle 0 – 10 V DC bzw. 2 – 10 V DC

Die Analogschnittstelle kann für den Signalspannungsbereich 0 – 10 V DC oder 2 – 10 V DC eingestellt werden. Die Zuordnung von Volumenstromistwert zu Spannungssignalen ist in den Kennliniendarstellungen abgebildet.

  • Signalspannungsbereich werkseitig entsprechend Bestellschlüsselangaben voreingestellt
  • Signalspannungsbereich bauseits über TROX FlowCheck App oder PC-Tool einstellbar

Soll die digitale Kommunikationsschnittstelle genutzt werden, kann der Ausgabekanal jederzeit über die TROX FlowCheck App auf Modbus, BACnet oder MP-Bus umgestellt werden.



Istwert als Feedback für Überwachung oder Folgeregelung

  • An der Klemme 5 kann der gemessene Istvolumenstrom als Spannungssignal abgegriffen werden
  • Gewählter Signalspannungsbereich 0 – 10 V DC bzw. 2 – 10 V DC wird auf den Volumenstrombereich 0 – qvNenn abgebildet
  • Im Analogbetrieb besteht parallel die Möglichkeit, Betriebsdaten über die digitale Kommunikationsschnittstelle abzufragen (Hybridbetrieb)


Digitale Kommunikationsschnittstelle

Für die Nutzung der digitalen Kommunikationsschnittstelle ist eine bauseitige Umstellung mit der TROX FlowCheck App notwendig. Die Bussschnittstelle kann auf Modbus (Werkseinstellung), BACnet und MP-Bus eingestellt werden. Für den reibungslosen Datenaustausch im bauseitigen Bus-Netzwerk ist die Einstellung der Kommunikationsparameter und der Teilnehmeradresse für die Busschnittstelle erforderlich. Die Kommunikationsparameter der Bussysteme (Adresse, Baudrate ...) können mit der TROX FlowCheck App eingestellt werden. Die Schnittstellen Modbus und BACnet bieten standardisierte Bus-Register/Objekt-Zugriffe auf die verfügbaren Datenpunkte. Zur Weiterverarbeitung der MP-Bus Daten ist zusätzlich Hardware und Software von offiziellen MP-Bus Partnern notwendig.


Istwert als Feedback für Überwachung oder Folgeregelung


  • Sowohl im Modbus als auch im BACnet sind die Istwerte in m³/h (Werkseinstellung) ablesbar. Andere Einheiten wie l/s oder cfm sind möglich
  • Der Volumenstromistwert ist über zusätzliche Datenpunkte auch als relative Prozentangabe auslesbar. Dabei sind 0 – 100% auf den Volumenstrombereich 0 – qvNenn abgebildet.
  • Neben dem Volumenstromistwert können weitere Informationen über andere Modbusregister/BACnet-Objekte ausgelesen werden
  • Übersicht der Register/Objekte in den Kommunikationstabellen
  • Zu Diagnosezwecken kann im Busbetrieb der Volumenstromistwert an der Klemme 5 abgegriffen werden
  • Der Volumenstrombereich 0 – qvNenn entspricht dabei immer dem Signalspannungsbereich von (0)2 – 10 V DC

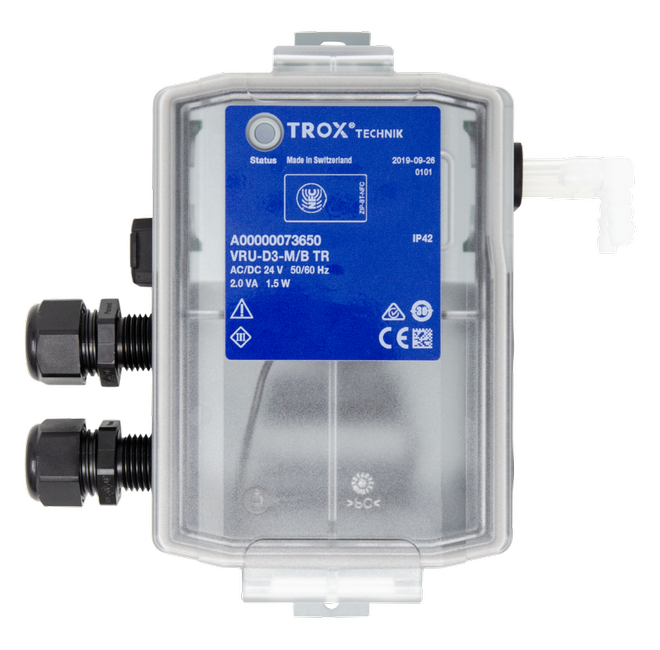

Wirkdrucktransmitter, Typ VRU-D3-M/B TR VRU-D3-M_B_img_01psd.png

Wirkdrucktransmitter für Volumenstrommesseinrichtungen

VVS-Messeinrichtungen

Typ

Artikelnummer

VME, VMRVRU-D3-M/B TRA00000073650


Wirkdrucktransmitter, Typ VRU-D3-M/B TR

Messprinzip

dynamisches Messprinzip, lageunabhängig

Nennspannung

AC/DC 24 V
Nennspannung Frequenz50/60 Hz

Funktionsbereich

19,2-28,8 V AC / 21,6 - 28,8 V DC

Leistungsbedarf (Betrieb/Ruhezustand)

1,5 W

Leistungsbedarf Dimensionierung

2 VA

Leistungsverbrauch Dimensionierung Hinweis

Imax 20 A @ 5 ms

Busanschluss

Modbus RTU*, BACnet MS/TP, MP-Bus

einstellbare Kommunikationsparameter Modbus RTU

Baudrate: 9600, 19200, 38400*, 76800, 115200;



Adresse: 1*,2,3 – 247;



Parity: 1-8-N-2*, 1-8-N-1, 1-8-E-1, 1-8-O-1;



Anzahl der Knoten: max. 32 (ohne Repeater)



Abschlusswiderstand: 120 Ω;

einstellbare Kommunikationsparameter BACnet MS/TP

Baudrate: 9600, 19200, 38400*, 76800, 115200;



Adresse: 1*,2,3 – 127;



Anzahl der Knoten: max. 32, (ohne Repeater)



Abschlusswiderstand: 120 Ω;

Adressierung

bauseits erforderlich: durch TROX FlowCheck App

Ausgang Istwertsignal

0 – 10 V, 2 – 10 V, max. 0,5 mA

Schutzklasse IEC/ENIII (Schutzkleinspannung)
SchutzartIP 42

EMV

CE gemäß 2014/30/EU
Gewicht

0,3 kg

* Werkseinstellung.

Inbetriebnahme

  • Einstellarbeiten sind nicht erforderlich
  • Nach Einbau und Verdrahtung ist der Messumformer betriebsbereit

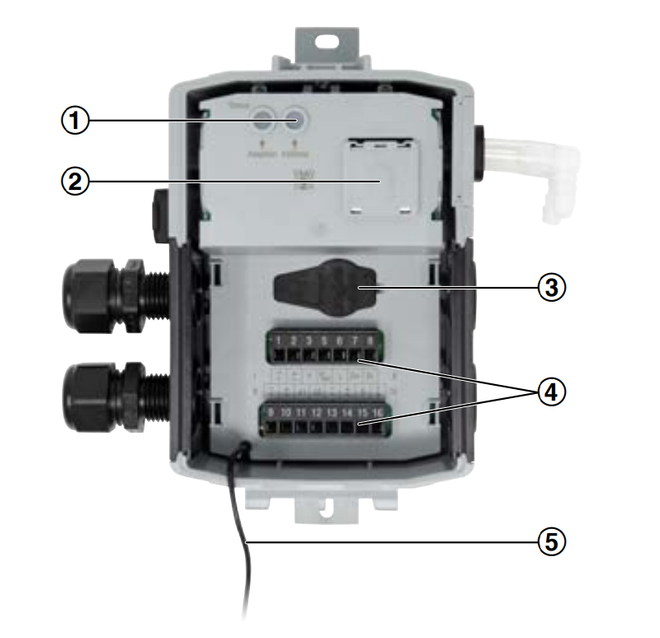

  • Klemmenabdeckung des Messumformers nur kurzzeitig während der Verdrahtung abnehmen
  • Volumenstrombereiche der Messeinrichtung beachten, insbesondere minimaler Volumenstrom nicht unterschreiten


Funktionsumfang Service-Tools

Funktion/Parametrierung

TROX FlowCheck App

PC-Tool

ZTH-EU

Mode, Istwertsignal 0 – 10 V,  2 – 10 V DC

R, WR, W-
Modbus, BACnetR, WR, W-
MP-BusR, WR, W-
Busparameter einstellenR, WR, W-
Trendanzeige

ja

ja-

R,W = Funktion ist les- und schreibbar.

- = Funktion ist für das Service Tool nicht vorhanden.


Kommunikationsschnittstelle Modbus RTU

NummerRegister-AdresseBeschreibungReichweite AufzählungEinheitSkalierungZugriff
76

Relativer Volumenstrom bezogen auf qvnom (Reg. Adr. 110).



(*6)

0 – 15.000

%

0.01RD
87

Absoluter Volumenstrom



(*6)

0 – qvnom

m³/h


1RD
98

Sensorwert (Spannung, Widerstand, Schalter)


Wert abhängig von der Einstellung des Sensortyps (Reg. Adr. 107).

0 – 65.535


mV,


Ω,


0/1,

0.1RD
1110

Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117).



(Lowword) < 16 von 32 bit.



(*6)

0 – 500.000.000

UnitSel

0.001RD
1211

Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117).



(Highword) > 16 von 32 bit.



(*6)

0 – 500.000.000

UnitSel

0.001RD
5150

Relativer Differenzdruck



Nach Anwendungsfall. gem. (Reg. Adr. 128.).

0 – 20.000

%

0.01RD
5251

Absoluter Differenzdruck

-1.000 – 15.000

[Pa]

0.1RD
5352

[–]
5453

Absoluter Differenzdruck in gewählter Einheit (Reg. Adr. 145)


(Lowword) < 16 von 32 bit.

-10.000.000 – 100.000.000

UnitSel

0.001RD
5554

Absoluter Differenzdruck in ausgewählter Einheit gem. (Reg. Adr. 145)



(Highword) > 16 von 32 bit.

-10.000.000 – 100.000.000

UnitSel

0.001RD
10099

Bus Abschlusswiderstand



Gibt Auskunft, ob der Abschlusswiderstand (120 Ω) aktiv oder deaktiv ist.


Kann nur über Servicetools eingestellt werden.

0: nicht aktiv


1: aktiv


Werkseinstellung: nicht aktiv

RD
101100

Seriennummer Teil 1


Beispiel: 00839-31324-064-008.


1st part: 00839


2st part: 31324


3st part: 008

RD
102101

Seriennummer Teil 2

RD
103102

Seriennummer Teil 3

RD
104103

Firmware Version


Beispiel: 101, Version 01.01.

RD
105104

Fehlfunktionen und Service Information –


automatischer Reset, wenn Status behoben.

Bit 0: –


Bit 1: -


Bit 2: -


Bit 3: –


Bit 4: Fehler des dP-Fühlers


Bit 5: Rückluftstrom erkannt


Bit 6: Volumenstrom nicht erreicht


Bit 7: -


Bit 8: -


Bit 9: -


Bit 10: Busüberwachung ausgelöst


Bit 11: -


Bit 12: Drucksensor falsch angeschlossen


Bit 13: Drucksensor nicht erreicht


Bit 14: Fehler dP Sensor außerhalb des Messbereichs

RD
108107

Art des Sensors



Wenn Reg. Adr. 118 = 0 (Analog), dann Reg. Adr. 107 = 1 (Aktiv) für mV.

0: kein


1: aktiv


2: passiv


3: –


4: Schalter



Werkseinstellung: kein

WR
110109

Zeit bis zur Auslösung der Busausfallüberwachung



Wenn Reg. 108 ≠ 0, dann ist automatisch zunächst Reg. 108 = 120 s.

0 – 3.600


0: deaktiv


Werkseinstellung: deaktiv


s

1WR
111110

Nennvolumenstrom in m³/h

0 – 60.000

m³/h

1RD
113112

Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117)



(Lowword) < 16 von 32 bit.

0 – 60.000.000

UnitSel

0.001RD
114113

Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117)



(Highword) > 16 von 32 bit.

0 – 60.000.000

UnitSel

0.001RD
118117

Auswahl der Einheit –



Auswahl der Einheit für Reg. Adr. 11 und 12.

0: –


1: m³/h


2: l/s


3: –


4: –


5: –


6: cfm

-

WR
119118

Ausgangskanal Istwertinformation

0: Analog (0 – 10 V DC, 2 – 10 V DC)


1: Bus (Modbus, BACnet, MP-Bus)


Werkseinstellung: analog

WR
125124

Anwendungen



0: Volumenstromregelung


1: Druckregelung


2: Raumdruckregelung


3: Duchflussmessung

RD
126125

Anlagenhöhe

0 – 3.000


Werkseinstellung: 0

m

1WR
127126

Nenndifferenzdruck in der gewählten Einheit gem. (Reg. Adr. 145)



Mehr Infor. in (Reg. Adr. 128).

D3: 0 – 50000


M1: 0 – 60000


M1R: 0 – 60000

UnitSel

RD
146145

Auswahl der Druckeinheit



Die ausgewählte Einheit wird in (Reg. Adr. 126) angezeigt.

0: Pascal


1: –


2: Wassersäule


Werkseinstellung: Pascal

[–]

RD = Register nur lesbar
WR = Register les- und schreibbar


Protocol Implementation Conformance Statement – PICS (General information)

Date

03.11.2020

Vendor NameTROX GmbH
Vendor ID

423

Product Name

VRU-D3-M/B TR  A00000073650
VRU-M1-M/B TR  A00000073652"
VRU-M1R-M/B TR A00000073654



(Description string preset at factory according to hardware plattform)

Product Model NumberVRU – BAC
Applications Software Version

01.03.0001

Firmware Revision

10.05.0000

BACnet Protocol Revision

12

Product Description

Controller for



  • VAV/CAV application
  • Pressure application
  • Measurement application


(Description string preset at factory according application)

BACnet Standard Device ProfileBACnet Application Specific Controller (B-ASC)
BACnet Interoperability Building Blocks supported

Data Sharing – ReadProperty-B (DS-RP-B)
Data Sharing – ReadPropertyMultiple-B (DS-RPM-B)
Data Sharing – WriteProperty-B (DS-WP-B)
Data Sharing – WritePropertyMultiple-B (DS-WPM-B)
Data Sharing – COV-B (DS-COV-B)
Device Management – DynamicDeviceBinding-B (DM-DDB-B)
Device Management – DynamicObjectBinding-B (DM-DOB-B)
Device Management – DeviceCommunicationControl-B (DM-DCC-B)

Segmentation CapabilityNo
Data Link Layer OptionsMS/TP master, baud rates: 9600, 19200, 38400, 76800, 115200
Device Address BindingNo static device binding supported
Networking OptionsNone
Character Sets SupportedISO 10646 (UTF-8)
Gateway OptionsNone
Network Security OptionsNon-secure Device


Object processing

Object type

Optional properties

Writeable properties

Analog Input [AI]

Description
COV Increment

COV Increment

Analog Output [AO]

Description
COV Increment

Present Value
COV Increment
Relinquish Default

Analog Value [AV]

Description



COV Increment

Present Value



COV Increment

Binary Input [BI]

Description
Active Text
Inactive Text

Device

Description
Location
Active COV Subscriptions
Max Master
Max Info Frames
Profile Name

Object Identifier
Object Name
Location
Description
APDU Timeout (1000 – 60000)
Number Of APDU Retries (0 – 10)
Max Master (1 – 127)
Max Info Frames (1 – 255)

Multi-state Input [MI]

Description
State Text

Multi-state Output [MO]

Description
State Text

Present Value
Relinquish Default

Multi-state Value [MV]

Description
State Text

Present Value (if marked)


Bearbeitung von Services

  • Das Gerät unterstützt nicht die Services "Objekt erstellen" und "Objekt löschen"
  • Die angegebene maximale Länge der beschreibbaren Zeichenketten basiert auf Einzelbyte-Zeichen

  1. 1. Objektname 32 Zeichen
  2. 2. Standort 64 Zeichen
  3. 3. Beschreibung 64 Zeichen

  • Das Gerät unterstützt die DeviceCommunicationControl-Services, kein Passwort erforderlich
  • Maximal 6 aktive COV-Abonnements mit einer Laufzeit von 1 – 28800 s (maximal 8 h) werden unterstützt


Kommunikationsschnittstelle BACnet MS/TP

Objekt NameObjekt TypBeschreibungWerteCOV InkrementZugriff
Device

Device [Inst.Nr]

0 – 4.194.302


Werkseinstellung: 1

WR
RelDeltaP

AI[9]

Relativer Differenzdruck in % bezogen auf DeltaPnom_Pa AV[122]



0 – 150

0.01 – 150


Werkseinstellung: 1

RD
RelFlowAI[10]

Relativer Volumenstrom in % bezogen auf Vnom_m3h AV[112]



Status Flags: (*4)

0 – 150

0.01 – 150


Werkseinstellung: 1

RD
AbsFlow_m3h

AI[12]

Absoluter Volumenstrom in m³/h



Status Flags: (*4)

0 – 60.000


1 – 60.000


Werkseinstellung: 10

RD
DeltaP_UnitSel

AI[18]

Absoluter Differenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127]

-10.000 – 100.000

0.001 – 100.000


Werkseinstellung: 1

RD
AbsFlow_UnitSelAI[19]

Absoluter Volumenstrom in ausgewählter Einheit gem. UnitSelAirFlow MV[121]



Status Flags: (*4)


0 – 500.000

0.01 – 500.000


Werkseinstellung: 1

RD
Sens1AnalogAI[20]

Sensor 1 als Analogwert



Wenn Sensor1Type MV[220] = 2 (aktiv), dann Anzeige = Analogwert in 0 – 10 V.


Wenn Sensor1Type MV[220] = 3 (passiv), dann Anzeige = Widerstandswert.


Wenn RmPCaskade MV[10] = 2 (freigegeben) oder 3 (schnell freigegeben), dann ist der Sensoreingang nicht verfügbar.



Status Flags: (*5)


0 – 65535

0.01 – 1000


Werkseinstellung: 1

RD
DeltaP_Pa

AI[29]

Absoluter Differenzdruck in Pa

0 – 600

0.01 – 600


Werkseinstellung: 10

RD
Vnom_m3h

AV[112]

Nennvolumenstrom in m³/h

0 – 50.000

0.01 – 50.000


Werkseinstellung: 1

RD
Vnom_UnitSel

AV[119]

Nennvolumenstrom in ausgewählter Einheit gem. UnitSel MV[121]


0 – 250.000

0.01 – 1.000:


Werkseinstellung: 1

RD
SystemAltitude

AV[120]

Anlagenhöhe in Meter über Meeresspiegel

0 – 3.000


1 – 3.000


Werkseinstellung: 10

WR
DeltaPnom_Pa

AV[122]

Nenndifferenzdruck in Pa



Der Nenndifferenzdruck ist abhängig vom ausgewählten Drucksensor (D3, M1, M1R).


Je nach gewählter Anwendung dient der Nenndifferenzdruck als dp@Vnom oder als max. Druckbegrenzung


Wenn ApplicationSel MV[2] = 1 (Durchflussregelung), dann Anzeige = Nenndifferenzdruck


D3: 0 – 500


M1: 0 – 600


M1R: 0 – 75

1 – 600


Werkseinstellung: 1

RD
DeltaPnom_UnitSel

AV[129]

Nenndifferenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127]



Mehr Infos: Siehe AV[122].



0.01 – 1000


Werkseinstellung: 1

RD
Sens1SwitchBI[20]

Schalterzustand des Schalters am Sensoreingang



Wenn SenType MV[220] = 5 (Schalter), dann ist Sens1Switch BI[20] = aktiv.



Status Flags: (*6)



0: Inactive


1: Active

RD
BusTerminationBI[99]

Abschlusswiderstand



Zeigt an, ob der Abschlusswiderstand (120 Ω) über die Service Tools aktiviert wurde.


0: deaktiviert


1: aktiviert

RD
SummaryStatusBI[101]

Sammelstatus



Fasst den Status der Objekte zusammen:

"StatusSensor" MI[103]
"StatusFlow" MI[104]
"StatusPressure" MI[109]
"StatusDevice" MI[110]

ungleich 1: OK


1: nicht OK

RD
ApplicationSel

MV[2]

Anzeige der Anwendung



VRU-D3-M/B TR, VRU-M1-M/B TR


- Durchflussregelung
- Druckregelung
- Druchflussmessung



VRU-M1R-M/B TR
- Raumdruckregelung


1: Durchflussregelung


2: Druckregelung


3: Raumdruckregelung


4: Durchflussmessung

RD
StatusSensor

MI[103]

Status des Differenzdrucksensors

Wenn Status Ende = automatisches Zurücksetzen

1: ok


2: dP Sensor nicht ok


3: dP Sensor außerhalb des Messbereichs


4: dP Sensor falsch verbunden

RD
StatusFlow

MI[104]

Status Volumenstrom



Wenn Volumenstrom nicht innerhalb 600 s vorhanden, dann StatusFlow MI[104] = 3.

1: ok


2: –


3: kein Luftstrom erkannt

RD
StatusPressure

MI[109]

Status Differenzdruckes



Wenn Differenzdruck nicht innerhalb 180 s vorhanden, dann StatusPressure MI[109] = 3.

1: ok


2: –


3: Druck nicht erreicht

RD
StatusDevice

MI[110]

Status des Geräts bei Busüberwachung



Entsprechend BusWatchdog AV[130].

1: ok


2: Busausfallüberwachung aktiviert

RD
UnitSelAirFlow

MV[121]

Auswahl der Volumenstromeinheit



Die ausgewählte Einheit wird in AI[19] und AV[104] angezeigt

1: –


2: m³/h


3: l/s


4: –


5: –


6: –


7: cfm


WR
SpSource

MV[122]

Auswahl Ausgabekanal Istwert

1: analog (0 – 10 V, 2 – 10 V)


2: Bus (Modbus, BACnet, MP-Bus)


Werkseinstellung: analog

WR
UnitSelPressure

MV[127]

Auswahl der Druckeinheit



Die ausgewählte Einheit wird in DeltaP_UnitSel AI[18] und DeltaPnom_UnitSel AV[129] angezeigt.

1: Pascal


3: Wassersäule


Werkseinstellung: Pascal

WR
Sens1Type

MV[220]

Festlegung des Sensortyps



Wenn Sens1Type MV[220] = 2 (Active) oder 3 (Passive), dann Sens1Analog AI[20] aktiv.


Wenn Sens1Type MV [220] = 5 (Switch), dann Sens1Schalter BI[20] aktiv.


1: keine


2: aktiver Sensor (im Hybridbetrieb)


3: passiver Sensor


4: –


5: Schalter


Werkseinstellung: keine

WR

RD = Register nur lesbar
WR = Register les- und schreibbar
C = Commendable with priority array


Status Flags:

(*5) Wenn Sens1Type MV[220] = 1 (kein), dann Out of  Service= 1

(*6) Wenn Sens1Type MV[220] ≠ 5, dann Out of Service = 1


Downloads

Produktinfos

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Anhang (max. 10MB)

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265
