KA2-EU

KA2-EU mit Federrücklaufantrieb

Thermische Ausslöseeinheit

Konform nach VDI 6022

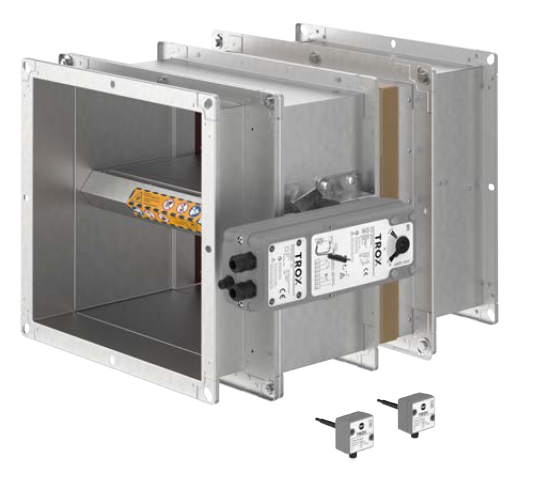

KA2-EU

Für Ab- und Fortluft in gewerblichen Küchen

Rechteckige Brandschutzklappe zur Verwendung in Ab- und Fortluftleitungen von gewerblichen Küchen. Zum Absperren von Luftleitungen zwischen 2 Brandabschnitten
■ Allgemeine bauaufsichtliche Zulassung Z-41.3-716
■ CE Kennzeichung gemäß EN 15650
■ Nenngrößen:

Breite: 250 – 1400 mm in 25-mm-Schritten
Höhe: 250 – 600 mm in 25-mm-Schritten
Länge: 580 mm bis H = 400 mm; 680 mm ab H = 425 mm

■ Großer freier Querschnitt garantiert höchste Sicherheit
■ Geringe Druckdifferenz und Schallleistung
■ Einfache Reinigungsmöglichkeit durch glatte Oberflächen und ein gekapseltes Gestänge
■ Integrierbar in eine Management- und Betriebseinrichtung (MBE) mit TROXNETCOM
■ Wartungsarmer Federrücklaufantrieb (1~ 230 V AC, 50 Hz, IP 54) mit integrierter Steuerung und Anschlussgehäuse
■ 2 thermoelektrische Auslöseeinheiten mit einfacher Stecker-Buchsen-Montage
■ Strömungsunabhängige Konstruktion
■ Kein Klappenblattüberstand, kein Verlängerungsteil erforderlich
■ Geringe Schließzeit von 3 s im Brandfall
■ Nach DIN EN 15650 Anhang C zum täglichen Lüftungsbetrieb zugelassen
■ EPD (Environmental Product Declaration/Umweltproduktdeklaration)
■ Hygienezertifikat entsprechend VDI 6022
■ Basiert auf Brandschutzklappe FK2-EU

■ Wahlweise Trockeneinbau mit Einbausatz ES für vielfältige Einbausituationen

Allgemeine Informationen

Anwendung

TROX-Brandschutzklappen mit allgemeiner bauaufsichtlicher Zulassung und CE-Kennzeichnung gemäß EN 15650 zum Absperren von Ab- und Fortluftleitungen gewerblicher Küchen
Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Klassifizierung

Feuerwiderstandsklassen bis: K90 (ve, ho), gemäß abZ/ vbG EI 90 (ve, ho [H], i ↔ o) S C10000, gemäß DIN EN 13501

Varianten

Mit Einbausatz ES

Nenngrößen

Breite: 250 – 1400 mm in 25-mm-Schritten
Höhe: 250 – 600 mm in 25-mm-Schritten
Länge: 580 mm bis H = 400 mm; 680 mm ab H = 425 mm

Anbauteile

2 thermische Auslöseeinheiten
Z43KA Federrücklaufantrieb mit integrierter Steuerung und Anschlussgehäuse

Besondere Merkmale

Allgemeine bauaufsichtliche Zulassung Z-41.3-716
CE Kennzeichung gemäß EN 15650
Geprüft nach DIN EN 1366-2 und den vom DIBt zusätzlich geforderten Prüfungen

Wesentliche Bestandteile KA2-EU (mindestens Gehäuse und Absperrklappenelement): Nichtbrennbare Baustoffe, mindestens Klasse A2-s1, d0 nach DIN EN 13501-1
Baustoffe der übrigen Komponenten: Mindestens Ed2 nach DIN EN 13501-1

Großer freier Querschnitt
Geringe Druckdifferenzen und Schallleistungspegel
Integration in eine MBE mit TROXNETCOM

Bauteile und Eigenschaften

Einbau in horizontale und vertikale Luftleitungen
Einbaulage mit beliebiger Luftrichtung
Großer freier Querschnitt, dadurch geringe Druckdifferenzen
Sicheres Schließen durch patentierten leistungsstarken Federrücklaufantrieb auch bei vorhandenen Ablagerungen
Auslösetemperatur 72 °C

Konstruktionsmerkmale

Formstabiles rechteckiges Gehäuse, lieferbar in 25-mm- Schritten
Basierend auf der Brandschutzklappe FK2-EU
Rechteckige oder quadratische Bauform, formstabiler Rahmen, beidseitig mit gelochtem Flansch
Wartungsarmer Federrücklaufantrieb (1~ 230 V AC, 50 Hz, IP 54) mit integrierter Steuerung und Anschlussgehäuse
Eine extrem geringe Schließzeit von 3 s minimiert das Risiko eines Übertretens von Fettbränden im Brandfall
Zulässig für täglichen Lüftungsbetrieb
2 thermoelektrische Auslöseeinheiten mit einfacher Stecker-Buchsen-Montage
Kein Klappenblattüberstand, kein Verlängerungsteil erforderlich
Strömungsunabhängige Konstruktion
Konstruktion entsprechend der Produktnorm DIN EN 15650 und den Vorgaben des DIBt
Ebenes, metallummanteltes Klappenblatt erleichtert die Reinigung
Manuelles Öffnen durch Handkurbel möglich
Fernüberwachung und Integration in eine MBE über TROXNETCOM Systeme
Optionales Schließen über Druckknopf-/Wandtaster durch Unterbrechung der Versorgungsspannung.
Integrierte Endschalter für Offen- und Geschlossen-Stellung
Höhe und Breite in 25-mm-Schritten lieferbar
Beidseitig mit gelochtem Flansch, geeignet zum Anbau von Luftleitungen
Verriegelung des Antriebs im Brandfall gegen zufälliges Auffahren
Signalisierung der Betriebszustände durch LED am Antrieb
Einbau mit Mörtel oder mit Trockeneinbausatz

Materialien und Oberflächen

Gehäuse: verzinktes Stahlblech oder wahlweise Edelstahl 1.4301
Klappenblatt aus Spezial-Isolierstoff, metallummantelt, oder wahlweise aus Edelstahl 1.4301
Klappenblattachse: Edelstahl 1.4301

Einbau und Inbetriebnahme

Der Einbau erfolgt entsprechend der Betriebs- und Montageanleitung.

Nasseinbau in Wände:

In Massivwand
In verputzte Massivwand
In Gips-Wandbauplatten
In Leichtbauwand/Brandwand mit Metallständer und beidseitiger Beplankung
In Leichtbauwand mit Metallständer
In Leichtbauwand mit Holzständer/Holzfachwerk
In Schachtwand mit Metallständer

Trockeneinbau mit KA2-EU-Einbausatz ES in Wände:

Unterhalb eines gleitenden Deckenanschlusses
In Leichtbauwand mit Metallständer
In Leichtbauwand mit Holzständer/Holzfachwerk
In Schachtwand mit Metallständer

Nasseinbau in Massivdecken:

Nasseinbau in Massivdecke
Nasseinbau in Massivdecke mit Betonsockel

Normen, Richtlinien und Zertifikate

Brandschutzklappe gemäß EN 15650, geprüft nach DIN EN 1366-2 und den vom DIBt zusätzlich geforderten Prüfungen und Anforderungen
Nachgewiesen als Allzweckstellglied nach DIN EN 15650 Anhang C, zum täglichen Lüftungsbetrieb zugelassen
Allgemeine bauaufsichtliche Zulassung Z-41.3-716
Hygienezertifikat entsprechend VDI 6022
EPD (Environmental Product Declaration/ Umweltproduktdeklaration) nach DIN EN ISO 14025 und DIN EN 15804
Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen

Instandhaltung

CE-Kennzeichnung gemäß EG-Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42 EG als vollständige Maschine
Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach DIN EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand nach den Vorgaben von VDI 2052 erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinanderfolgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft zu werden
Allgemein genügt ein Schließen und Wiederöffnen, mit Federrücklaufantrieb auch fernbetätigt bzw. durch eine Spannungsunterbrechung
Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage miteinzubeziehen. Hinweise zur Wartung, Inspektion und Instandhaltung enthält die Betriebs- und Montageanleitung

Offenlegung von Chemikalien

RoHS EU-Richtlinie 2011/65/EU (RoHS)

Dieses Produkt oder einzelne Varianten entsprechen der EU-Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen

REACH 1907/2006 (EG-Verordnung REACH)

Dieses Produkt oder einzelne Varianten entsprechen den Bestimmungen der EG-Verordnung Nr. 1907/2006, auch bekannt als REACH (Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe). Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen

Technische Information

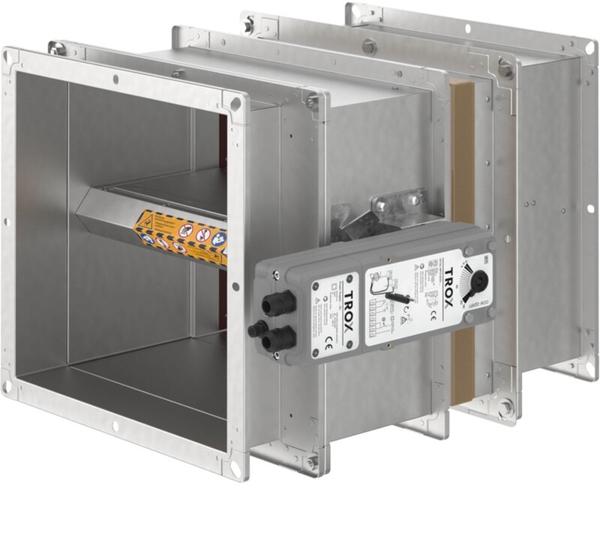

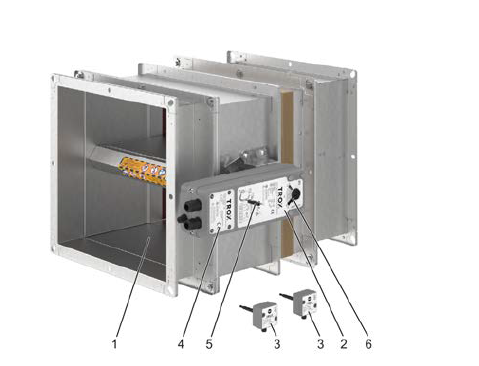

1 KA2-EU
2 Federrücklaufantrieb mit integrierten Endschaltern

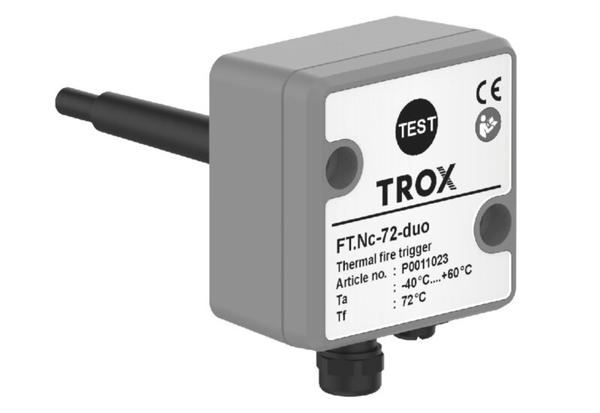

3 Thermische Auslöseeinheit
4 Anschlussgehäuse
5 Handkurbel
6 Stellungsanzeiger

Funktionsbeschreibung
Brandschutzklappen vom Typ KA2-EU sperren Abluft- und Fortluftleitungen gewerblicher Küchen ab und verhindern die Brandausbreitung und Rauchübertragung über Luftleitungen in angrenzende Brandabschnitte. Im herkömmlichen Betrieb befindet sich die Brandschutzklappe in Offen-Stellung. Ermöglicht wird dies durch den elektrisch betriebenen Federrücklaufantrieb, der die Brandschutzklappe motorisiert öffnet. Der Federrücklaufantrieb ermöglicht zudem die Ansteuerung der Brandschutzklappe durch eine Management- und Bedieneinrichtung (MBE) während Wartungsarbeiten und Funktionskontrollen.

Im Brandfall erfolgt die Auslösung durch eine der beiden thermoelektrischen Auslöseeinheiten. Ab einer Auslösetemperatur von 72 °C schließt das Klappenblatt die Brandschutzklappe innerhalb von 3 s. Darüber hinaus führt auch eine Unterbrechung der Versorgungsspannung zum Schließen der Brandschutzklappe. Der Schließvorgang erfolgt nach dem Ruhestromprinzip. Die Steuerung des Federrücklaufantriebs unterscheidet dabei, ob es sich um einen Brand oder um eine andere Unterbrechung handelt.

Durch das Endschaltersignal lassen sich auch weitere KA2-EU schließen. Das Signal beim Austritt aus der Endposition Offen kann verwendet werden, um die Versorgungsspannung weiterer Brandschutzklappen abzuschalten. Brandschutzklappen, die weiter vom Brand entfernt sind, schließen dann innerhalb von 10 s. Weitere Lösungen bietet TROXNETCOM. Endschalter können zur Stellungsanzeige verwendet werden. Bei Verlassen der Offen-Stellung ist das Signal des Endschalters Offen zur Abschaltung des Ventilators zu nutzen.

Nenngrößen	250 × 250 – 1400 × 600 mm
Volumenstrombereich	bis 10080 l/s oder bis 36288 m³/h
Betriebstemperatur	10 – 50 °C
Auslösetemperatur	72 °C
maximale Anströmgeschwindigkeit	≤ 12 m/s

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Ausschreibungstext

Brandschutzklappen in rechteckiger Bauform gemäß der europäischen Produktnorm DIN EN 15650 für Zu- und Abluftsysteme raumlufttechnischer Anlagen sowie mit zusätzlicher allgemeiner bauaufsichtlicher Zulassung. Geeignet zum Absperren von Ab- und Fortluftleitungen in gewerblichen Küchen bei einer Feuerwiderstandsdauer von 90 Minuten. Sicheres Schließen auch bei vorhandenen Ablagerungen durch einen wartungsfreien Federrücklaufantrieb. Brandschutztechnisch geprüft nach EN 1366-2. Luftdichtes Gehäuse entsprechend Dichtheitsklasse B nach EN 1751 sowie thermische Auslösung bei 72 °C, aus verzinktem Stahlblech, optional aus Edelstahl; strömungsunabhängige Konstruktion. Absperrklappenblatt aus Spezial-Isolierstoff, metallummantelt, luftdicht schließend. Mit 2 kompakten thermischen Auslöseeinrichtungen 72 °C, 2 elektrische Endschalter zur Anzeige der Klappenstellung ZU oder AUF, Abschaltung des Ventilators und Integration in die MBE. Steuerung und Anschlussgehäuse mit Stecker-Buchsen-Verbindung integriert im Federrücklaufantrieb. Ausgelegt für 10000 Zyklen und einer Schließzeit von 3 s im Brandfall und 10 s im Lüftungsbetrieb. Geeignet für Nass- und Trockeneinbau in Massivwände oder -decken, Schachtwände mit Metallständer, Leichtbauwände mit Metall- oder Holzständer und Anschluss an horizontale und vertikale Luftleitungen mit Anschlussflansch.

Klassifizierung

Feuerwiderstandsklassen bis: K90 (ve, ho), gemäß abZ/ aBG EI 90 (ve, ho [H], i ↔ o) S C10000, gemäß DIN EN 13501

Materialien und Oberflächen

Gehäuse: verzinktes Stahlblech oder wahlweise Edelstahl 1.4301
Klappenblatt aus Spezial-Isolierstoff, metallummantelt, oder wahlweise aus Edelstahl 1.4301
Klappenblattachse: Edelstahl 1.4301

Technische Daten

Nenngrößen: 250 x 250 – 1400 x 600 mm
Volumenstrombereich: max. 10080 l/s oder max. 36288 m3/ h
Betriebstemperatur: 10 – 50 °C
Auslösetemperatur: 72 °C
Maximale Anströmgeschwindigkeit: ≤ 12 m/s

Normen, Richtlinien und Zertifikate

Brandschutzklappe gemäß EN 15650, geprüft nach DIN EN 1366-2 und den vom DIBt zusätzlich geforderten Prüfungen und Anforderungen
Nachgewiesen als Allzweckstellglied nach DIN EN 15650 Anhang C, zum täglichen Lüftungsbetrieb zugelassen
Allgemeine bauaufsichtliche Zulassung Z-41.3-716
Hygienezertifikat entsprechend VDI 6022
EPD (Environmental Product Declaration/ Umweltproduktdeklaration) nach DIN EN ISO 14025 und DIN EN 15804
Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen

Nenngrößen

Breite: 250 – 1400 mm in 25-mm-Schritten
Höhe: 250 – 600 mm in 25-mm-Schritten
Länge: 580 mm bis H = 400 mm; 680 mm ab H = 425 mm

Anbauteile

2 thermische Auslöseeinheiten
Z43KA Federrücklaufantrieb mit integrierter Steuerung und Anschlussgehäuse

Zubehör

Trockeneinbausatz

Gleichwertigkeitskriterien

Freier Querschnitt mindestens 70 % vom Nennmaß
Glatte Innenoberflächen ohne Sicken zur Verhinderung von Ablagerungen
Wartungsarmer Federrücklaufantrieb mit integrierter Steuerung und Anschlussgehäuse
Luftrichtungsunabhängig – Durchströmung in beide Richtungen ohne Verlängerungsteil mit Strömungsleiteinrichtung
10000 Zyklen gemäß DIN EN 15650, Anhang C 3.2, zum täglichen Lüftungsbetrieb zugelassen

Fabrikat der Planung

TROX SE
Serie: KA2-EU

KA2-EU	–	2	/	DE	/	500 × 500 × 680	/	ES	/	Z43KA
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

1 Serie
KA2-EU Brandschutzklappe für die Abluft gewerblicher Küchen

2 Ausführung
Keine Eintragung: Grundausführung
2 Edelstahlgehäuse

3 Bestimmungsland
Länderkürzel angeben

4 Nenngröße [mm]
Breite × Höhe × Länge angeben

5 Zubehör
Keine Eintragung: ohne Zubehör
ES Einbausatz für den Trockeneinbau

6 Anbauteil
Z43KA Federrücklaufantrieb 230

Bestellbeispiel: KA2-EU-2/DE/500×500×680/ES/Z43KA

Serie	KA2-EU – Brandschutzklappe für die Abluft gewerblicher Küchen
Ausführung	Edelstahlgehäuse
Bestimmungsland	Deutschland
Nenngröße [mm]	Breite 500, Höhe 500, Länge 680
Zubehör	Einbausatz für den Trockeneinbau
Anbauteil	Federrücklaufantrieb 230 V

Downloads

Produktinfos

Produktdatenblatt KA2-EU

KA2-EU_PD_2026_09_22_DE_de Produktdatenblatt 400 KB pdf

Zertifikate

Allgemeine Bauartgenehmigung KA2-EU

KA2-EU_DIBt_toc_Z-41-3-716_05_2026 Allgemeine bauaufsichtliche Zulassung 1,5 MB pdf
EU-Konformitätserklärung-KA2-EU

KA2-EU_CE_DoC_2025_05_05_DE_de EU-Konformitätserklärung 2,1 MB pdf
Environmental Product Declaration KA2-EU

KA2-EU_2025_03_DE_en Environmental product Declaration 1,4 MB pdf
Hygiene-Konformitätserklärung KA2-EU

KA2-EU_HC_2026_05_de Hygiene-Konformitätserklärung 1,3 MB pdf
Leistungserklärung KA2-EU

KA2-EU_DoP_001_2026_05_DE_de Leistungserklärung 1 MB pdf

Betriebsanleitungen

Montage- und Betriebsanleitung KA2-EU

KA2-EU_IOM_CD10090_V2_2026_07_DE_de Montage- und Betriebsanleitung 18 MB pdf
