FKA2-EU

CE-konform gemäß europäischen Vorschriften

Optional mit TROXNETCOM

Geprüft nach VDI 6022

FKA2-EU

FÜR VIELFÄLTIGE ANWENDUNGSFÄLLE

■ Nenngrößen 200 × 100 – 1500 × 800 mm in 1-mm-Schritten bestellbar
■ Geringe Druckdifferenz und Schallleistung
■ Optional mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
■ Integration in die Management- und Bedieneinrichtung (MBE) mit TROXNETCOM
■ Universelle Einbaumöglichkeiten

Optionale Ausstattung und Zubehör
■ Elektrischer Antrieb 24 V/230 V
■ Auslösetemperatur 72/95 °C

Ergänzende Produkte
■ Rauchauslöseeinrichtungen

Allgemeine Informationen

Anwendung

TROX-Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall

Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Besondere Merkmale

Leistungserklärung nach europäischer Bauproduktenverordnung
Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho, i ↔ o) S
Entspricht der europäischen Produktnorm EN 15650
Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)
Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 60 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
2 Inspektionsöffnungen mit Bajonettverschluss zur Einhandbedienung
Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 2
Gehäuse-Leckluftstrom nach EN 1751, Klasse C; (B + H) ≤ 700, Klasse B
Geringe Druckdifferenzen und Schallleistungspegel
Beliebige Luftrichtung
Integration in die Management- und Bedieneinrichtung (MBE) mit dem internationalen Standard- Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Klassifikation

Leistungsklasse bis EI 120 (ve, ho, i ↔ o) S nach EN 13501-3

Nenngrößen

B × H: 200 × 100 – 1500 × 800 mm (Zwischengrößen in 1-mm-Schritten bestellbar)
L: 305 mm oder 500 mm

Varianten

Mit Schmelzlot
Mit Federrücklaufantrieb
Mit Federrücklaufantrieb und Rauchauslöseeinrichtung

Bauteile und Eigenschaften

Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)
Einhandbedienung

Anbauteile

Endschalter zur Klappenstellungsanzeige
Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung
Netzwerkmodul zur Integration in AS-i- oder LON-Netzwerken
Federrücklaufantrieb und vorverdrahtete Rauchauslöseeinrichtung mit 24 V oder 230 V Versorgungsspannung
Alle Anbauteile auch nachrüstbar

Zubehör

Einbausatz ES für Trockeneinbau in Leichtbauwände/ Brandwände mit Metallständerwerk und beidseitiger Beplankung
Einbausatz ES für Trockeneinbau in Holzständer-/ Holzfachwerk- und Vollholzwände
Einbausatz ES für Trockeneinbau in Schachtwände mit und ohne Metallständerwerk und einseitiger Beplankung
Einbausatz WE für Trockeneinbau entfernt von massiven Wänden und Decken sowie entfernt von beidseitig bekleideten Leichtbauwänden mit Metallständer
Einbausatz WA für Trockeneinbau an massiven Wänden und Decken
Einbausatz ES für Trockeneinbau in Holzbalken- und Vollholzdecken
Elastische Stutzen
Abschlussgitter
Runde Anschlussstutzen
Profilanschlussrahmen

Ergänzende Produkte

Rauchauslöseeinrichtung RM‑O‑3‑D
Rauchauslöseeinrichtung RM-O-M mit Lanze (Luftleitprofil)

Konstruktionsmerkmale

Rechteckige oder quadratische Bauform, formstabiler Rahmen, beidseitig mit gelochtem Flansch
Geeignet zum Anbau von Luftleitungen, Abschlussgittern, Anschlussstutzen, elastischen Stutzen oder Profilanschlussrahmen
Auslöseeinrichtung von außen zugänglich und prüfbar
2 Revisionsöffnungen Ø 110 mm, werkzeuglos zu öffnen
Fernbetätigung mit Federrücklaufantrieb

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech
Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001

Klappenblatt:

Spezialisolierstoff
Spezialisolierstoff mit Beschichtung

Weitere Bauteile:

Klappenachsen und Antriebsgestänge verzinkt bzw. bei
Ausführung -1 Edelstahl
Gleitlager aus Kunststoff
Dichtungen aus EPDM und TPE

Erhöhte Anforderungen an den Korrosionsschutz erfüllt die Ausführungsvariante mit pulverbeschichtetem Gehäuse.

Beständigkeitslisten auf Anfrage.

Normen und Richtlinien
Bauproduktenverordnung

EN 15650 Lüftung von Gebäuden – Brandschutzklappen
EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen
EN 13501 Klassifizierung von Bauprodukten und Bauarten
EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems

Lieferumfang

Wenn Anbauteile und Zubehöre werkseitig mit den Brandschutzklappen geliefert werden, sind sie bereits im Bestellschlüssel berücksichtigt. Einbausituationen können ergänzende Materialien zur Montage und Befestigung erfordern, wie Mörtel, Schrauben, Mineralwolle usw., um einen fachgerechten Einbau sicherzustellen. Solche Materialien sind nicht im Lieferumfang enthalten, es sei denn, dass diese ausdrücklich als Lieferumfang beschrieben sind. Die Auswahl ergänzender Anbauteile oder Zubehöre sowie die Bestimmung und Bereitstellung von Materialien zur Montage und Befestigung liegt in der Verantwortung der am Bau Beteiligten und ist unter Berücksichtigung der gewünschten Klassifizierung vorzunehmen.

Instandhaltung

Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinanderfolgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft zu werden
Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt
Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage miteinzubeziehen
Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung enthält die Montage- und Betriebsanleitung

Technische Daten

Nenngrößen: 200 × 100 – 1500 × 800 mm
Gehäuselängen: 305 und 500 mm
Volumenstrombereich: bis 14400 l/s / bis 51840 m³/h
Differenzdruckbereich: bis 2000 Pa
Temperaturbereich: -20 – 50 °C
Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s

* Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Unzulässige Verwendung:

In Ex-Bereichen
Als Entrauchungsklappe
Im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse
In Atmosphären, die planmäßig oder außerplanmäßig aufgrund chemischer Reaktionen eine schädigende und/oder Korrosion verursachende Wirkung auf die Brandschutzklappe ausüben

Technische Information

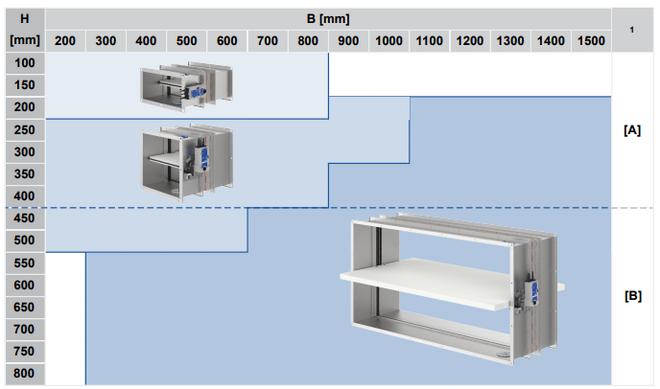

Nenngrößen

1) Anordnung des Federrücklaufantriebs:

[A] = waagerecht angeordnet
[B] = senkrecht angeordnet

Nenngrößen	200 × 100 – 1500 × 800 mm ⁴
Gehäuselängen	305 und 500 mm
Volumenstrombereich	bis 14400 l/s / bis 51840 m³/h
Differenzdruckbereich	bis 2000 Pa
Temperaturbereich 1, 3	-20 – 50 °C
Auslösetemperatur	72 °C oder 95 °C (für Warmluftheizungen)
Anströmgeschwindigkeit ²	Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s

¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage. ² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.

³ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.

⁴ Klappenblatt mit Lippendichtung bei Größen 1 und 2, Klappenblatt mit Anschlagdichtung bei Größe 3.

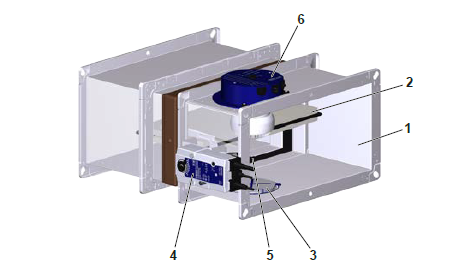

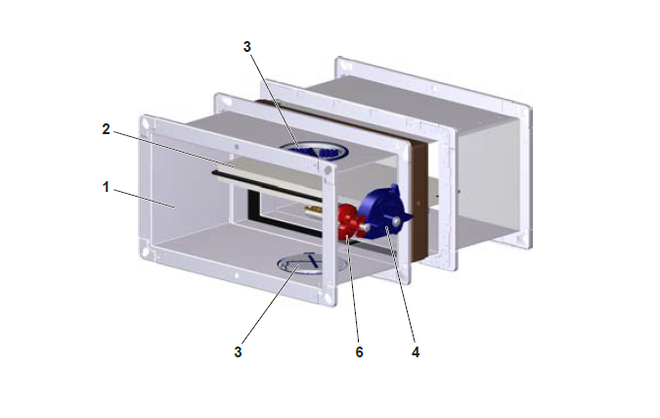

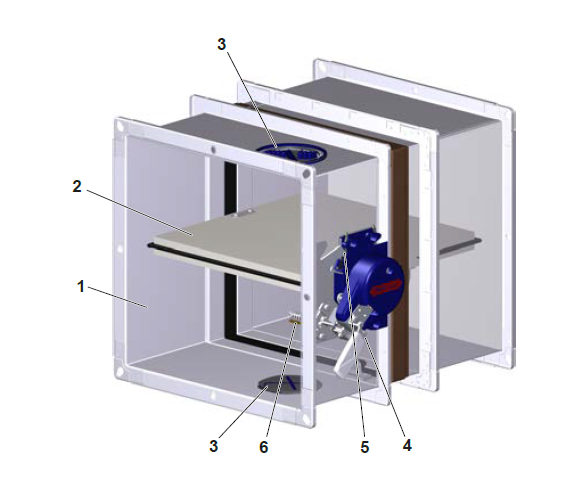

Baugrößen siehe Funktionsbeschreibung.

Freie Querschnitte und Zeta-Werte, Breite 200 – 800 mm

H	1	B
H	1	200	250	300	350	400	450	500	550	600	650	700	750	800
100	A [m²]	0,013	0,016	0,020	0,023	0,027	0,030	0,034	0,037	0,041	0,044	0,048	0,051	0,055
100	ζ	1,05	0,96	0,88	0,83	0,78	0,75	0,71	0,69	0,66	0,64	0,62	0,61	0,59
125	A [m²]	0,0175	0,0222	0,027	0,0317	0,0365	0,0412	0,046	0,0507	0,0555	0,0602	0,065	0,0697	0,0745
125	ζ	0,93	0,85	0,78	0,73	0,69	0,66	0,63	0,61	0,59	0,57	0,55	0,54	0,52
150	A [m²]	0,0221	0,0281	0,0341	0,0401	0,0461	0,0521	0,0581	0,0641	0,0701	0,0761	0,0821	0,0881	0,0941
150	ζ	0,85	0,77	0,71	0,67	0,63	0,60	0,58	0,55	0,54	0,52	0,50	0,49	0,48
160	A [m²]	0,024	0,030	0,037	0,043	0,05	0,056	0,063	0,069	0,076	0,082	0,089	0,095	0,102
160	ζ	0,66	0,60	0,55	0,52	0,49	0,47	0,45	0,43	0,41	0,40	0,39	0,38	0,37
200	A [m²]	0,031	0,040	0,048	0,057	0,065	0,074	0,082	0,091	0,099	0,108	0,116	0,125	0,133
200	ζ	0,74	0,67	0,62	0,58	0,55	0,52	0,50	0,48	0,47	0,45	0,44	0,43	0,41
250	A [m²]	0,0397	0,0507	0,0617	0,0727	0,0837	0,0947	0,1057	0,1167	0,1277	0,1387	0,1497	0,1607	0,1717
250	ζ	0,67	0,61	0,56	0,53	0,50	0,47	0,45	0,44	0,42	0,41	0,40	0,38	0,37
300	A [m²]	0,0489	0,0624	0,0759	0,0894	0,1029	0,1164	0,1299	0,1434	0,1569	0,1704	0,1839	0,1974	0,2109
300	ζ	0,62	0,56	0,52	0,49	0,46	0,44	0,42	0,40	0,39	0,38	0,36	0,35	0,34
350	A [m²]	0,0581	0,0741	0,0901	0,1061	0,1221	0,1381	0,1541	0,1701	0,1861	0,2021	0,2181	0,2341	0,2501
350	ζ	0,58	0,52	0,48	0,45	0,43	0,41	0,39	0,38	0,36	0,35	0,34	0,33	0,32
400	A [m²]	0,0673	0,0858	0,1043	0,1228	0,1413	0,1598	0,1783	0,1968	0,2153	0,2338	0,2523	0,2708	0,2893
400	ζ	0,54	0,49	0,46	0,43	0,40	0,39	0,37	0,35	0,34	0,33	0,32	0,31	0,30
450	A [m²]	0,0765	0,0975	0,1185	0,1395	0,1605	0,1815	0,2025	0,2235	0,2445	0,2355	0,2548	0,2741	0,2934
450	ζ	0,57	0,51	0,47	0,43	0,41	0,39	0,37	0,35	0,34	0,33	0,32	0,31	0,30
500	A [m²]	0,0857	0,1092	0,1327	0,1562	0,1797	0,2032	0,2267	0,2502	0,2737	0,266	0,2878	0,3096	0,3314
500	ζ	0,54	0,48	0,44	0,41	0,39	0,37	0,35	0,34	0,33	0,31	0,30	0,30	0,29
550	A [m²]			0,1264	0,1507	0,175	0,1993	0,2236	0,2479	0,2722	0,2965	0,3208	0,3451	0,3694
550	ζ			0,42	0,40	0,37	0,35	0,34	0,32	0,31	0,30	0,29	0,28	0,28
600	A [m²]			0,1394	0,1662	0,193	0,2198	0,2466	0,2734	0,3002	0,327	0,3538	0,3806	0,4074
600	ζ			0,41	0,38	0,36	0,34	0,32	0,31	0,30	0,29	0,28	0,27	0,27
650	A [m²]			0,1524	0,1817	0,211	0,2403	0,2696	0,2989	0,3282	0,3575	0,3868	0,4161	0,4454
650	ζ			0,39	0,37	0,35	0,33	0,31	0,30	0,29	0,28	0,27	0,26	0,26
700	A [m²]			0,1654	0,1972	0,229	0,2608	0,2926	0,3244	0,3562	0,388	0,4198	0,4516	0,4834
700	ζ			0,38	0,35	0,33	0,32	0,30	0,29	0,28	0,27	0,26	0,25	0,25
750	A [m²]			0,1784	0,2127	0,247	0,2813	0,3156	0,3499	0,3842	0,4185	0,4528	0,4871	0,5214
750	ζ			0,37	0,34	0,32	0,31	0,29	0,28	0,27	0,26	0,25	0,25	0,24
800	A [m²]			0,1914	0,2282	0,265	0,3018	0,3386	0,3754	0,4122	0,449	0,4858	0,5226	0,5594
800	ζ			0,36	0,33	0,32	0,30	0,29	0,27	0,26	0,26	0,25	0,24	0,23

1 Parameter

Freie Querschnitte und Zeta-Werte, Breite 850 – 1500 mm

H	Parameter	B
H	Parameter	900	1000	1100	1200	1300	1400	1500
200	A [m²]	0,117	0,1665	0,1442	0,1578	0,1714	0,185	0,1986
200	ζ	0,44	0,42	0,40	0,39	0,38	0,36	0,35
250	A [m²]	0,16	0,2157	0,1972	0,2158	0,2344	0,253	0,2716
250	ζ	0,39	0,37	0,35	0,34	0,33	0,32	0,31
300	A [m²]	0,203	0,2649	0,2502	0,2738	0,2974	0,321	0,3446
300	ζ	0,35	0,34	0,32	0,31	0,30	0,29	0,28
350	A [m²]	0,246	0,2746	0,3032	0,3318	0,3604	0,389	0,4176
350	ζ	0,32	0,31	0,30	0,29	0,28	0,27	0,26
400	A [m²]	0,289	0,3226	0,3562	0,3898	0,4234	0,457	0,4906
400	ζ	0,30	0,29	0,28	0,27	0,26	0,25	0,25
450	A [m²]	0,332	0,3706	0,4092	0,4478	0,4864	0,525	0,5636
450	ζ	0,29	0,28	0,26	0,26	0,25	0,24	0,23
500	A [m²]	0,375	0,4186	0,4622	0,5058	0,5494	0,593	0,6366
500	ζ	0,27	0,26	0,25	0,24	0,24	0,23	0,22
550	A [m²]	0,418	0,4666	0,5152	0,5638	0,6124	0,661	0,7096
550	ζ	0,26	0,25	0,24	0,23	0,23	0,22	0,21
600	A [m²]	0,461	0,5146	0,5682	0,6218	0,6754	0,729	0,7826
600	ζ	0,25	0,24	0,23	0,22	0,22	0,21	0,20
650	A [m²]	0,504	0,5626	0,6212	0,6798	0,7384	0,797	0,8556
650	ζ	0,24	0,23	0,22	0,22	0,21	0,20	0,20
700	A [m²]	0,547	0,6106	0,6742	0,7378	0,8014	0,865	0,9286
700	ζ	0,24	0,23	0,22	0,21	0,20	0,20	0,19
750	A [m²]	0,59	0,6586	0,7272	0,7958	0,8644	0,933	1,0016
750	ζ	0,23	0,22	0,21	0,20	0,20	0,19	0,19
800	A [m²]	0,633	0,7066	0,7802	0,8538	0,9274	1,01	1,0746
800	ζ	0,22	0,21	0,20	0,20	0,19	0,19	0,18

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Ausschreibungstext

Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in quadratischer oder rechteckiger Bauform mit 2 großen, werkzeuglos bedienbaren Inspektionsöffnungen. Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck), mit CE-Kennzeichnung.

Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen, wie z. B. in, an und entfernt von Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3.

Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein austauschbares, feuerbeständiges Klappenblatt, das verwendungsabhängig horizontal und vertikal angeordnet werden kann. Verwendungsbedingt klassifiziert von: EI 30 (ve, ho i ↔ o) S bis EI 240 (ve, ho i ↔ o) S

Geeignet zum:
Nasseinbau

In Massivwände, Wände aus Gipswandbauplatten, Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände
In Schachtwände mit Metallständer oder Stahlunterkonstruktionen
In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände
In und auf Massivdecken und in Kombination mit Holzbalken- und Vollholzdecken
In Vollholz- und Holzbalkendecken
Mehrfachbelegung bis 4,8 m² Brandschutzklappenfläche in massive Wände und Decken und Leichtbauwände
Kombinierter Einbau mit FKRS-EU und FKR-EU in massive Wände und Decken, Leichtbauwände und Schachtwände
In Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktionen

Trockeneinbau

In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung
In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände
In Schachtwände mit Metallständer oder Stahlunterkonstruktion sowie Schachtwände ohne Metallständer
In Vollholz- und Holzbalkendecken
An und entfernt von massiven Wänden und Decken mit Einbausatz
Entfernt von Leichtbauwänden (Wanddurchführung)

Weichschotteinbau

In massive Wände und Decken
In Leichtbau-, Brand-, Sicherheitstrenn- und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktion
In Holzständer-, Holzfachwerk-, Vollholz- und Brettsperrholzwände

Größenabmessungen von (B × H) 200 mm × 100 mm bis 1500 mm × 800 mm, Zwischengrößen in 1-mm-Schritten bestellbar. Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach DIN EN 1751 mit geringer Druckdifferenz und geringem Schallleistungspegel. Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001. Klappenblatt aus Spezialisolierstoff, optional mit Beschichtung. Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt. Gehäuselängen 305 mm oder 500 mm mit 30 mm (L = 500 mm) Anschlussflansche zum Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder dem täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich.

Besondere Merkmale

Leistungserklärung nach europäischer Bauproduktenverordnung
Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho, i ↔ o) S
Entspricht der europäischen Produktnorm EN 15650
Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)
Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 60 mm zwischen 2
Brandschutzklappen (Flansch an Flansch)
Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
2 Inspektionsöffnungen mit Bajonettverschluss zur
Einhandbedienung
Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und
H 6021 und der SWKI werden erfüllt
Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 2
Gehäuse-Leckluftstrom nach EN 1751, Klasse C; (B + H) ≤ 700, Klasse B
Geringe Druckdifferenzen und Schallleistungspegel
Beliebige Luftrichtung
Integration in die Management- und Bedieneinrichtung (MBE) mit dem internationalen Standard-
Brandschutzklappensystem nach IEC 62026-2 mit A-SInterface ist möglich

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech
Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001

Klappenblatt:

Spezialisolierstoff
Spezialisolierstoff mit Beschichtung

Weitere Bauteile:

Klappenachsen und Antriebsgestänge verzinkt bzw. bei Ausführung -1 Edelstahl
Gleitlager aus Kunststoff
Dichtungen aus EPDM und TPE

Technische Daten

Nenngrößen: 200 × 100 – 1500 × 800 mm
Gehäuselängen: 305 und 500 mm
Volumenstrombereich: bis 14400 l/s / bis 51840 m³/h
Differenzdruckbereich: bis 2000 Pa
Temperaturbereich: -20 – 50 °C
Anströmgeschwindigkeit: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s

Gleichwertigkeitskriterien

Die Leistungserklärung nach Bauproduktenverordnung beschreibt alle CE-zertifizierten Einbauarten inklusive der Leistungsklasse bis EI 120 S nach EN 13501-3 und die wesentlichen Merkmale von zumindest zulässiger Baugröße und Tragkonstruktion
Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö‑Norm H 6020 und H 6021 und SWKI werden erfüllt CE-gekennzeichnet und somit brandschutztechnisch geprüft nach EU-Verordnung 305/2011 und bewertet nach Maschinenrichtlinie 2006/42/EG
CE-zertifizierter Nasseinbau im Abstand ≥ 60 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
Kombinierter Nasseinbau mit runden Brandschutzklappen in massive Wände, beidseitig bekleidete Leichtbauwände sowie Schachtwände mit Metallständerwerk mit einseitiger Bekleidung.
2 Revisionsöffnungen Ø110 mm, mit Bajonettverschluss (werkzeuglos zu öffnen)
Druckverlust < 15 Pa bei Referenzgröße 400 × 200 mm und 6 m/s Anströmgeschwindigkeit
Schallleistung < 38 dB (A) bei Referenzgröße 400 × 200 mm und 6 m/s Anströmgeschwindigkeit

Ökobilanz

Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

FKA2-EU

–

600 x 400 x 500

Z43

1 Serie

FKA2-EU Brandschutzklappe

2 Gehäusevariante

Keine Eintragung: Grundausführung

1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)

3 Klappenblattvariante

Keine Eintragung: Standardvariante

7 imprägniertes Klappenblatt

4 Schmelzlot/thermoelektrische Auslöseeinrichtung

Keine Eintragung: 72 °C Auslösetemperatur

W¹ 95 °C Auslösetemperatur

B² mit beschichtetem Schmelzlot, 72 °C Auslösetemperatur

WB² mit beschichtetem Schmelzlot, 95 °C Auslösetemperatur

5 Bestimmungsland

Länderkürzel angeben

6 Nenngröße [mm]

Breite × Höhe × Länge angeben

7 Zubehör 1

Keine Eintragung: ohne Zubehör

ES³

WA³

WE³

8 Zubehör 2

Keine Eintragung: ohne Zubehör

2 Eintragungen erforderlich: Zubehör für Bedienseite sowie für Einbauseite

0 Seite ohne Zubehör

A Abschlussgitter

S elastischer Stutzen

R runder Anschlussstutzen

F Profilanschlussrahmen

9 Anbauteile

Z00 – ZA14

¹ nicht mit Anbauteil Z...RM oder ZA12

² nur mit Anbauteil Z00 – Z03

³ nur mit Länge = 500 mm

Bestellbeispiel: FKA2-EU-1-7-W/PL/600×400×500/ES/SA/Z43

Serie	FKA2-EU – Brandschutzklappe
Gehäusevariante	pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvariante	imprägniertes Klappenblatt
Schmelzlot/thermoelektrische Auslöseeinrichtung	95 °C Auslösetemperatur
Bestimmungsland	Polen
Nenngröße [mm]	Breite 600, Höhe 400, Länge 500
Zubehör 1	Einbausatz für den Trockeneinbau
Zubehör 2	Bedienseite: elastischer Stutzen, Einbauseite: Abschlussgitter
Anbauteil	Federrücklaufantrieb 230 V AC

Downloads

Produktinfos

Produktdatenblatt FKA2-EU

FKA2-EU_PD_2024_10_17_DE_de Produktdatenblatt 2,1 MB pdf

Broschüren

FKA2-EU Zusatz-Montageanleitung

FKA2-EU_ASYM_IM_CD10086_V1_2024_06_DE_de 4,5 MB pdf

Zertifikate

Environmental Product Declaration FKA2-EU

FKA2_EPD_2024_03_DE_en Environmental Product Declarations 430 KB pdf
Leistungserklärung FKA2-EU

FKA2-EU_DoP_2022_07_DE_de Leistungserklärung 380 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v2_2024_10_DE_de Leckageprüfungen 650 KB pdf

Betriebsanleitungen

Montage- und Betriebsanleitung FKA2-EU

FKA2-EU_SV_IOM_A00000092721_V1_2022_06_DE_de 2,6 MB pdf
Montage- und Betriebsanleitung FKA2-EU

FKA2-EU_IOM_A00000092719_V1_2022_06_DE_de 9,3 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

FKA2-EU

FÜR VIELFÄLTIGE ANWENDUNGSFÄLLE

Allgemeine Informationen

Technische Information

Freie Querschnitte und Zeta-Werte, Breite 200 – 800 mm

Freie Querschnitte und Zeta-Werte, Breite 850 – 1500 mm

Downloads

Produktinfos

Produktdatenblatt FKA2-EU

Broschüren

FKA2-EU Zusatz-Montageanleitung

Zertifikate

Environmental Product Declaration FKA2-EU

Leistungserklärung FKA2-EU

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Montage- und Betriebsanleitung FKA2-EU

Montage- und Betriebsanleitung FKA2-EU

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
