DID632

Zweiseitig ausströmender Deckeninduktionsdurchlass für 600er und 625er Deckenraster mit horizontalem Wärmeübertrager

Deckeninduktionsdurchlass zum Heizen und Kühlen mit 2- oder 4-Leiter-Wärmeübertrager zur Integration in verschiedene Deckensysteme

  • Für Raumhöhen bis vorzugsweise 4,0 m
  • Hohe Heiz- und Kühlleistung bei kleinem konditionierten Primärluftvolumenstrom und geringem Schallleistungspegel
  • 4 Düsenvarianten zur bedarfsabhängigen optimalen Induktion
  • Abklappbares und abnehmbares Induktionsgitter in vier Designvarianten


Optionale Ausstattung und Zubehör

  • Regelung
  • Zusatzgehäuse für Abluft
  • Schwarz lackierter Wärmeübertrager
  • Vielfältige Pulverbeschichtungen, z. B. nach RAL CLASSIC-Farbskala
  • Verstellbare Luftleitelemente zur Strahllenkung
  • Mit Randverbreiterung freihängender Einbau möglich

Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Aktualisiere technische Daten
  • Medien
Ausschreibungstext:
Aktualisiere Auschreibungstext
Vollständigen Text anzeigen Vollständigen Text verbergen
Initialisiere Bestellschlüssel

Anwendung

Anwendung

  • Deckeninduktionsdurchlässe der Serie DID632 zur Integration in verschiedene Deckensysteme bei Raumhöhen bis vorzugsweise 4,0 m
  • Insbesondere für Decken mit 600er oder 625er Deckenraster geeignet
  • Ausströmrichtung kann über verstellbare Luftleitelemente nachträglich manuell angepasst werden (optional)
  • 2- oder 4-Leiter-Wärmeübertrager ermöglichen eine komfortable Raumtemperierung bei kleinem konditionierten Primärluftvolumenstrom
  • Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

Besondere Merkmale

  • Verstellbare Luftleitelemente zur Strahllenkung
  • 4 verschiedene Designvarianten für das abklappbare Induktionsgitter
  • Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
  • Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
  • Wasseranschluss stirnseitig, Cu-Rohr Ø12 mm glatt oder Außengewinde G½" flachdichtend

Nenngrößen

  • 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Beschreibung

Varianten

  • DID632-LR: Durchlass mit Induktionsgitter Lochblech rund
  • DID632-LQ: Durchlass mit Induktionsgitter Lochblech quadratisch
  • DID632-GL: Durchlass mit Induktionsgitter Lamellen längs
  • DID632-GQ: Durchlass mit Induktionsgitter Lamellen quer


Wärmeübertrager

  • 2: 2-Leiter-Systeme
  • 4: 4-Leiter-Systeme


Düsenvarianten

  • Z: Mittelklein
  • M: Mittel
  • G: Groß
  • U: Übergroß

Ausführung

  • Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
  • P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
  • P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

Anbauteile

  • Zusatzgehäuse mit Abluftstutzen (Anschluss 45°)
  • Wasseranschluss A1: Außengewinde G½", flachdichtend
  • Wasseranschluss A2: Überwurf G½", flachdichtend
  • Verstellbare Luftleitelemente zur Strahllenkung

Ergänzende Produkte

  • Anschlussschläuche
  • Regelung bestehend aus Raumbediengerät inklusive Regler mit integriertem Raumtemperaturfühler, Ventilen und Ventilantrieben sowie den Rücklaufverschraubungen
  • Regelung X-AIRCONTROL

Konstruktionsmerkmale

  • Luftanschlussstutzen passend für runde Luftleitungen nach EN 1506 bzw. EN 13180
  • 4 Aufhängepunkte zur kundenseitigen Befestigung
  • Düsen in 4 Größen zur bedarfsabhängigen, optimalen Induktion
  • Zusatzgehäuse mit Abluftstutzen (Anschluss 45°) optional
  • Verstellbare Luftleitelemente zur Strahllenkung optional (späteres Nachrüsten ist nicht möglich)

Materialien und Oberflächen

  • Gehäuse, Frontrahmen, Düsen und perforiertes Induktionsgitter (LR/LQ) aus verzinktem Stahlblech
  • Lamellen des Induktionsgitters (GL/GQ) aus Aluminiumprofilen
  • Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
  • Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
  • Wärmeübertrager wahlweise schwarz (RAL 9005)
  • Zusatzgehäuse mit Abluftstutzen aus verzinktem Stahlblech
  • Luftleitelemente aus Polypropylen, nach UL 94, flammwidrig (V0)

Normen und Richtlinien

  • Produkte sind unter der Nummer 09.12.432 nach Eurovent zertifiziert und auf den Eurovent-Internetseiten aufgelistet
  • Hygienekonformitätserklärung nach VDI 6022

Instandhaltung

  • Keine beweglichen Bauteile, daher wartungsarm
  • Wärmeübertrager kann bei Bedarf mit Industriestaubsaugern abgesaugt werden
  • Es gilt die VDI 6022 Blatt 1 – Hygienische Anforderungen an raumlufttechnische Anlagen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

  • Funktion
  • Technische Daten
  • Schnellauslegung
  • Ausschreibungstext
  • Bestellschlüssel

Funktionsbeschreibung

Deckeninduktionsdurchlässe versorgen den Raum mit zentral aufbereiteter Primärluft (Außenluft) und decken mit Wärmeübertragern die Kühl- und/oder Heizlast ab.

Die Primärluft strömt durch die Düsen, die in vier Größen verfügbar sind, in die Mischkammern, wodurch Sekundärluft induziert wird. Die Sekundärluft strömt durch das Induktionsgitter und den horizontalen Wärmeübertrager, wo sie geheizt oder gekühlt wird.

Beide Luftströme vermischen sich und strömen als Zuluft durch die Luftdurchlassschlitze horizontal in den Raum.

Nennlänge

900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Länge

893 – 3000 mm

Höhe

210 mm

Breite

593, 598, 618, 623 mm

Durchmesser Primärluftstutzen

123/158 mm

Primärluftvolumenstrom

6 – 85 l/s oder 22 – 306 m³/h

Kühlleistung

Bis 2450 W

Heizleistung

Bis 2970 W

Maximaler Betriebsdruck wasserseitig

6 bar

Maximale Betriebstemperatur

75 °C


Die Schnellauslegungstabelle gibt Betriebspunkte für definierte Bezugsgrößen an. Weitere Betriebspunkte können mit unserem Auslegungsprogramm Easy Product Finder berechnet werden.

Schnellauslegung

LN Primärluft Kühlbetrieb Heizbetrieb
LN VPr Δpt LWA 2- und 4-Leiter-System 4-Leiter-System
LN VPr Δpt LWA Qges QWK ΔtW ΔpW QWH = Qges ΔtW ΔpW
LN l/s m³/h Pa dB(A) W K kPa W K kPa

900

Z

6

22

67

<20

411

339

2,6

2,4

495

8,5

0,2

900

Z

9

32

151

<20

573

464

3,6

2,4

673

11,6

0,2

900

Z

12

43

268

22

690

545

4,3

2,4

786

13,5

0,2

900

M

9

32

65

<20

459

350

2,7

2,4

512

8,8

0,2

900

M

13

47

136

<20

628

472

3,7

2,4

683

11,7

0,2

900

M

18

65

260

28

785

568

4,4

2,4

818

14,1

0,2

900

G

16

58

58

<20

590

397

3,1

2,4

577

9,9

0,2

900

G

24

86

129

29

815

526

4,1

2,4

759

13,1

0,2

900

G

34

122

259

38

1035

625

4,9

2,4

897

15,4

0,2

900

U

30

108

65

30

847

485

3,8

2,4

702

12,1

0,2

900

U

36

130

94

35

964

530

4,1

2,4

764

13,1

0,2

900

U

44

158

140

40

1107

577

4,5

2,4

829

14,3

0,2

1200

Z

8

29

64

<20

529

433

3,4

3,1

628

10,8

0,3

1200

Z

12

43

145

<20

728

584

4,6

3,1

839

14,4

0,3

1200

Z

16

58

257

26

871

679

5,3

3,1

970

16,7

0,3

1200

M

12

43

63

<20

592

447

3,5

3,1

648

11,2

0,3

1200

M

17

61

126

23

790

585

4,6

3,1

841

14,5

0,3

1200

M

24

86

250

32

995

705

5,5

3,1

1006

17,3

0,3

1200

G

21

76

59

22

750

496

3,9

3,1

718

12,3

0,3

1200

G

32

115

126

34

1042

656

5,1

3,1

939

16,2

0,3

1200

G

44

158

238

42

1292

762

6,0

3,1

1083

18,6

0,3

1200

U

36

130

54

33

1011

577

4,5

3,1

830

14,3

0,3

1200

U

42

151

73

37

1129

623

4,9

3,1

893

15,4

0,3

1200

U

48

173

95

41

1240

661

5,2

3,1

945

16,3

0,3

1500

Z

10

36

63

<20

639

519

4,1

3,7

749

12,9

0,3

1500

Z

15

54

141

21

871

690

5,4

3,7

986

17,0

0,3

1500

Z

20

72

251

29

1037

795

6,2

3,7

1128

19,4

0,3

1500

M

15

54

62

<20

716

535

4,2

3,7

772

13,3

0,3

1500

M

20

72

109

25

908

666

5,2

3,7

953

16,4

0,3

1500

M

30

108

243

36

1187

825

6,4

3,7

1168

20,1

0,3

1500

G

30

108

71

30

1014

652

5,1

3,7

934

16,1

0,3

1500

G

38

137

114

36

1209

751

5,9

3,7

1068

18,4

0,3

1500

G

44

158

153

40

1338

807

6,3

3,7

1144

19,7

0,3

1500

U

42

151

49

37

1166

659

5,2

3,7

943

16,2

0,3

1500

U

46

166

59

40

1245

691

5,4

3,7

986

17,0

0,3

1500

U

50

180

70

42

1321

718

5,6

3,7

1024

17,6

0,3

1800

Z

12

43

62

<20

743

598

4,7

4,3

859

14,8

0,3

1800

Z

18

65

139

24

1003

786

6,1

4,3

1115

19,2

0,3

1800

Z

24

86

247

32

1188

899

7,0

4,3

1266

21,8

0,3

1800

M

18

65

61

<20

834

617

4,8

4,3

884

15,2

0,3

1800

M

24

86

108

28

1050

760

5,9

4,3

1080

18,6

0,3

1800

M

36

130

243

39

1364

930

7,3

4,3

1307

22,5

0,3

1800

G

30

108

50

29

1015

653

5,1

4,3

935

16,1

0,3

1800

G

40

144

89

37

1276

794

6,2

4,3

1126

19,4

0,3

1800

G

44

158

107

39

1367

836

6,5

4,3

1182

20,3

0,3

1800

U

40

144

33

37

1143

661

5,2

4,3

945

16,3

0,3

1800

U

44

158

40

40

1230

700

5,5

4,3

998

17,2

0,3

1800

U

50

180

52

43

1352

749

5,9

4,3

1066

18,3

0,3

2100

Z

14

50

61

<20

994

825

3,5

14,2

1506

11,8

1,6

2100

Z

21

76

137

22

1363

1110

4,8

14,2

1997

15,6

1,6

2100

Z

28

101

243

30

1625

1287

5,5

14,2

2297

18,0

1,6

2100

M

21

76

59

<20

1106

852

3,7

14,2

1553

12,1

1,6

2100

M

28

101

105

25

1408

1070

4,6

14,2

1929

15,1

1,6

2100

M

42

151

237

36

1844

1337

5,8

14,2

2381

18,6

1,6

2100

G

36

130

50

26

1364

930

4,0

14,2

1688

13,2

1,6

2100

G

56

202

120

38

1921

1246

5,4

14,2

2228

17,4

1,6

2100

G

70

252

188

44

2230

1386

6,0

14,2

2462

19,2

1,6

2100

U

60

216

47

37

1793

1070

4,6

14,2

1929

15,1

1,6

2100

U

70

252

64

41

2001

1157

5,0

14,2

2077

16,2

1,6

2100

U

80

288

84

45

2193

1229

5,3

14,2

2199

17,2

1,6

2400

Z

16

58

61

< 20

1113

920

4,0

15,9

1671

13,1

1,8

2400

Z

24

86

136

24

1516

1226

5,3

15,9

2195

17,2

1,8

2400

Z

32

115

241

32

1801

1415

6,1

15,9

2510

19,6

1,8

2400

M

24

86

59

<20

1239

949

4,1

15,9

1722

13,5

1,8

2400

M

32

115

105

27

1570

1184

5,1

15,9

2123

16,6

1,8

2400

M

48

173

236

38

2047

1468

6,3

15,9

2598

20,3

1,8

2400

G

40

144

48

28

1491

1009

4,3

15,9

1825

14,3

1,8

2400

G

60

216

107

39

2049

1326

5,7

15,9

2362

18,5

1,8

2400

G

70

252

145

43

2276

1432

6,2

15,9

2539

19,9

1,8

2400

U

60

216

38

37

1823

1099

4,7

15,9

1979

15,5

1,8

2400

U

70

252

51

41

2040

1196

5,1

15,9

2144

16,8

1,8

2400

U

80

288

67

45

2241

1277

5,5

15,9

2279

17,8

1,8

2700

Z

18

65

60

<20

1227

1010

4,3

17,7

1826

14,3

2,0

2700

Z

27

97

135

26

1661

1336

5,7

17,7

2378

18,6

2,0

2700

Z

36

130

240

34

1968

1534

6,6

17,7

2706

21,2

2,0

2700

M

27

97

59

22

1367

1041

4,5

17,7

1880

14,7

2,0

2700

M

36

130

105

30

1725

1291

5,6

17,7

2303

18,0

2,0

2700

M

54

194

235

40

2240

1589

6,8

17,7

2796

21,9

2,0

2700

G

45

162

48

29

1648

1105

4,8

17,7

1989

15,6

2,0

2700

G

60

216

85

38

2073

1350

5,8

17,7

2402

18,8

2,0

2700

G

70

252

116

42

2311

1467

6,3

17,7

2597

20,3

2,0

2700

U

62

223

33

38

1889

1141

4,9

17,7

2051

16,0

2,0

2700

U

73

263

46

43

2134

1254

5,4

17,7

2242

17,5

2,0

2700

U

84

302

61

46

2358

1345

5,8

17,7

2395

18,7

2,0

3000

Z

20

72

60

<20

1337

1096

4,7

19,4

1973

15,4

2,1

3000

Z

30

108

135

28

1800

1438

6,2

19,4

2549

19,9

2,1

3000

Z

40

144

239

36

2126

1644

7,1

19,4

2885

22,6

2,1

3000

M

30

108

59

23

1491

1129

4,9

19,4

2030

15,9

2,1

3000

M

40

144

105

31

1874

1391

6,0

19,4

2471

19,3

2,1

3000

M

60

216

235

42

2424

1701

7,3

19,4

2977

23,3

2,1

3000

G

50

180

49

32

1799

1196

5,1

19,4

2144

16,8

2,1

3000

G

65

234

82

39

2216

1432

6,2

19,4

2538

19,8

2,1

3000

G

75

270

109

43

2451

1547

6,7

19,4

2728

21,3

2,1

3000

U

65

234

31

40

1974

1190

5,1

19,4

2134

16,7

2,1

3000

U

75

270

41

44

2202

1297

5,6

19,4

2314

18,1

2,1

3000

U

85

306

53

47

2410

1385

6,0

19,4

2461

19,2

2,1

¹Wasserseitige Leistungsminderung durch Verstellung der Luftleitelemente bis 45° von maximal 5 % berücksichtigen

① Düsentyp ② Druckverlust ③ Strömungsgeräusch


Bezugsgrößen

Parameter Kühlen Heizen

tR

26 °C

22 °C

tPr

16 °C

22 °C (isotherm)

tWV

16 °C

50 °C

VW (LN 900 – 1800 mm)

110 l/h

50 l/h

VW (LN ab 2100 mm)

200 l/h

110 l/h


Lufttechnische Daten – Abluft

Lufttechnische Daten – Abluft Lufttechnische Daten – Abluft
VABL VABL Δpt LWA
l/s m³/h Pa dB(A)

12

43

0,5

<15

18

65

1,0

<15

24

86

1,9

<15

30

108

2,9

<15

35

126

3,9

<15

40

144

5,1

<15

50

180

8,0

20

60

216

11,6

26

70

252

15,7

30

80

288

20,6

34


Zweiseitig ausströmende Deckeninduktionsdurchlässe Serie DID632 mit hohen thermischen Leistungen und gleichzeitig hohem thermischen Komfort.

Für deckenbündigen Einbau in Räume bis vorzugsweise 4,0 m Höhe.

Bestehend aus einem Gehäuse mit Aufhängepunkten, mit Luftanschlussstutzen, nicht brennbaren Düsen und horizontalem Wärmeübertrager.

Düsenvarianten in 4 Größen zur bedarfsgerechten, optimalen Induktion.

Besondere Merkmale

  • Verstellbare Luftleitelemente zur Strahllenkung
  • 4 verschiedene Designvarianten für das abklappbare Induktionsgitter
  • Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
  • Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
  • Wasseranschluss stirnseitig, Cu-Rohr Ø12 mm glatt oder Außengewinde G½" flachdichtend

Materialien und Oberflächen

  • Gehäuse, Frontrahmen, Düsen und perforiertes Induktionsgitter (LR/LQ) aus verzinktem Stahlblech
  • Lamellen des Induktionsgitters (GL/GQ) aus Aluminiumprofilen
  • Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
  • Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
  • Wärmeübertrager wahlweise schwarz (RAL 9005)
  • Zusatzgehäuse mit Abluftstutzen aus verzinktem Stahlblech
  • Luftleitelemente aus Polypropylen, nach UL 94, flammwidrig (V0)

Ausführung

  • Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
  • P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
  • P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

Technische Daten

  • Nennlänge: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
  • Länge: 893 – 3000 mm
  • Höhe: 210 mm
  • Breite: 593, 598, 618, 623 mm
  • Durchmesser Primärluftstutzen: 123/158 mm
  • Primärluftvolumenstrom: 6 – 85 l/s oder 22 – 306 m³/h
  • Kühlleistung: Bis 2450 W
  • Heizleistung: Bis 2970 W
  • Maximaler Betriebsdruck: 6 bar
  • Maximale Betriebstemperatur: 75 °C

Auslegungsdaten

Primärluft

  • V_____[m³/h]
  • Δpt_____[Pa]

Strömungsgeräusch

  • LWA_____[dB(A)]

Kühlen

  • Qges_____[W]

Heizen

  • Qges_____[W]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

00135559_0

 Serie
DID632       Deckeninduktionsdurchlass

 Induktionsgitter
GL       Lamellen längs
GQ       Lamellen quer
LR       Lochblech rund
LQ       Lochblech quadratisch

 Wärmeübertrager
2       2-Leiter
4       4-Leiter

 Düsenvariante
Z       Mittelklein
M       Mittel
G       Groß
U       Übergroß

 Anordnung der Gehäuse und Anschlüsse
LL       (Zuluft-Abluft-Kombination möglich)
LR
ML
MR
RL
RR       (Zuluft-Abluft-Kombination möglich)

       Hinweis
       L Links, R Rechts, M Mittig

 Zusatzgehäuse mit Abluftstutzen
       Keine Eintragung: Ohne
AV       Vorne
AH       Hinten

       Lieferbar ab L = LN + 250 mm

 Wasseranschlüsse
       Keine Eintragung: Glatte Rohrenden Ø12 mm
A1       Mit Außengewinde G½", flachdichtend
A2       Mit Überwurf G½", flachdichtend



 Gesamtlänge (Frontdurchlass) × Nennlänge [mm]
       L × LN
       Zuluft
893 – 1500 × 900
1193 – 1800 × 1200
1493 – 2100 × 1500
1793 – 2400 × 1800
2093 – 2700 × 2100
2393 – 3000 × 2400
2693 – 3000 × 2700
2993 – 3000 × 3000
       L maximal 7 mm kürzer als LN


       Zuluft-Abluft-Kombination
1150 – 1500 × 900
1450 – 1800 × 1200
1750 – 2100 × 1500
2050 – 2400 × 1800
2350 – 2700 × 2100
2650 – 3000 × 2400
2950 – 3000 × 2700

 Frontrahmenbreite [mm]
       B
593
598
618
623

 Oberfläche Sichtseite
       Keine Eintragung: Pulverbeschichtet RAL 9010, reinweiß
P1       Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

 Oberfläche Wärmeübertrager
       Keine Eintragung: Unbehandelt
G3       RAL 9005, schwarz

 Luftleitelemente
       Keine Eintragung: Ohne
LE       Mit

 Ventile und Stellantriebe
       Keine Eintragung: Ohne
VS        Mit

DID632–LR–2–M–LL/1193×1200×593

Induktionsgitter

Lochblech rund

Wärmeübertrager

2-Leiter

Düsenvariante

Mittel

Anordnung der Gehäuse und Anschlüsse

Links, links

Gesamtlänge (Frontdurchlass) × Nennlänge

1193 × 1200 mm

Frontrahmenbreite

593 mm


DID632–GQ–2–U–RR–AV–A1/1798×1200×598/P1/RAL9006/G3/LE/VS

Induktionsgitter

Lamellen quer

Wärmeübertrager

2-Leiter

Düsenvariante

Übergroß

Anordnung der Gehäuse und Anschlüsse

Rechts, rechts

Abluftstutzen

Vorne

Wasseranschlüsse

Mit Außengewinde G½" flachdichtend

Gesamtlänge (Frontdurchlass) × Nennlänge

1798 × 1500 mm

Frontrahmenbreite

598 mm

Oberfläche Sichtseite

RAL 9006

Oberfläche Wärmeübertrager

Schwarz

Ventile und Stellantriebe

Mit




Varianten, Anbauteile, Abmessungen und Gewichte, Zuluft-Abluft-Kombination

  • Varianten
  • Anbauteile
  • Abmessungen und Gewichte
  • Zuluft-Abluft-Kombination

Luftleitelement

Sind hohe Kühlleistungen, eventuell mit mehreren Deckeninduktionsdurchlässen, auf engstem Raum zu erbringen, ermöglichen Durchlässe mit optional erhältlichen Luftleitelementen eine einstellbare Luftführung, sodass die zulässige Luftgeschwindigkeit im Aufenthaltsbereich eingehalten wird. Der Zuluftstrom eines einzelnen Durchlasses wird der Raumgeometrie entsprechend aufgefächert und verteilt. Bei Nutzungsänderung wird die Luftführung durch nachträgliche Verstellung optimiert.

  • Mehrere miteinander verbundene Luftleitelemente können gemeinsam verstellt werden
  • Zur feineren Anpassung die Verbindung der Elemente auftrennen
  • Zur Verstellung mit beiden Händen die äußeren Elemente einer Gruppe betätigen
  • Verstellung ist in 15°-Schritten bis maximal 45° nach links und rechts möglich
  • Werkseitig ist gerade ausströmend eingestellt

Abweichungen von der geraden Luftführung haben eine geringe Minderung der wasserseitigen Leistungen zur Folge. Bis 45° sind maximal 5 % zu berücksichtigen. Das Nachrüsten von Luftleitelementen an Geräten die werkseitig ohne Luftleitelemente ausgeliefert wurden ist nicht möglich

Abmessungen [mm]

B C E

593

18

178

598

8

180

618

18

190

623

8

193

B = Frontrahmenbreite


Abmessungen [mm]

LN L ØD HS G
LN L ØD HS G

900

893 – 1500

123

134

51,5

1200

1193 – 1800

123

134

51,5

1500

1493 – 2100

123

134

51,5

1800

1793 – 2400

123

134

351,5

2100

2093 – 2700

158

116

361,5

2400

2393 – 3000

158

116

451,5

2700

2693 – 3000

158

116

561,5

3000

2993 – 3000

158

116

651,5

L = Gesamtlänge (Frontdurchlass)

LN = Nennlänge


Gewichte (kg/Gerät)

Nennlänge (LN) 900 1200 1500 1800 2100 2400 2700 3000

DID632-LR

18

22

27

32

39

47

54

61

DID632-LQ

17

21

26

31

38

46

53

60

DID632-GL

20

25

31

36

43

52

59

67

DID632-GQ

20

25

31

36

43

52

59

67

Max. Wasserfüllung

1,8

2,4

3

3,6

4,2

4,8

5,4

6

Blindteil als Überlänge 10 kg/m

Breitendifferenzen sind vernachlässigbar


Abmessungen [mm]

B C

593

18

598

8

618

18

623

8

B = Frontrahmenbreite


Abmessungen [mm]

LN L ØD HS G
LN L ØD HS G

900

1150 – 1500

123

134

51,5

1200

1450 – 1800

123

134

51,5

1500

1750 – 2100

123

134

51,5

1800

2050 – 2400

123

134

351,5

2100

2350 – 2700

158

116

361,5

2400

2650 – 3000

158

116

451,5

2700

2950 – 3000

158

116

561,5

L = Gesamtlänge (Frontdurchlass)

LN = Nennlänge


Gewichte (kg/Gerät)

Nennlänge (LN) in mm 900 1200 1500 1800 2100 2400 2700 3000

DID632-LR

18

22

27

32

39

47

54

61

DID632-LQ

17

21

26

31

38

46

53

60

DID632-GL

20

25

31

36

43

52

59

67

DID632-GQ

20

25

31

36

43

52

59

67

Max. Wasserfüllung

1,8

2,4

3

3,6

4,2

4,8

5,4

6

Blindteil als Überlänge 10 kg/m

Abluftstutzen Ø123 mm (min. Länge 250 mm) 3 kg/Stück

Breitendifferenzen und LE sind vernachlässigbar


Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

  • Einbaubeispiele
  • Einbaudetails
  • Grundlagen und Definitionen

Einbau und Inbetriebnahme

  • Vorzugsweise für lichte Raumhöhen bis 4,0 m
  • Deckenbündiger Einbau
  • Horizontaler Primärluftanschluss
  • Längen von 893 – 3000 mm und Breiten 593, 598, 618 und 623 mm, dadurch passend für alle Deckensysteme insbesondere mit 600er und 625er Deckenraster
  • Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
  • Induktionsdurchlass verfügt über 4 Aufhängepunkte zur kundenseitigen Befestigung
  • Wärmeübertrager haben Wasseranschlüsse für Vor- und Rücklauf an einer Stirnseite
  • Mit zusätzlicher Randverbreiterung freihängender Einbau möglich

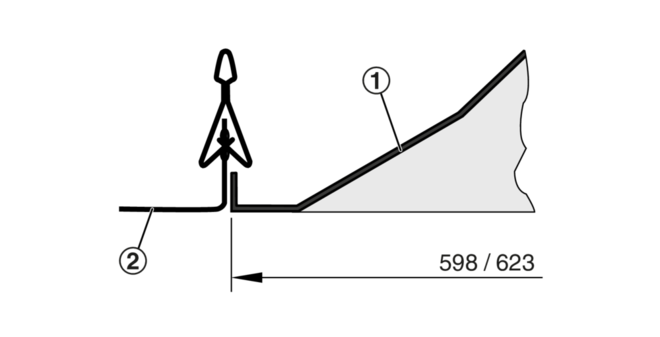

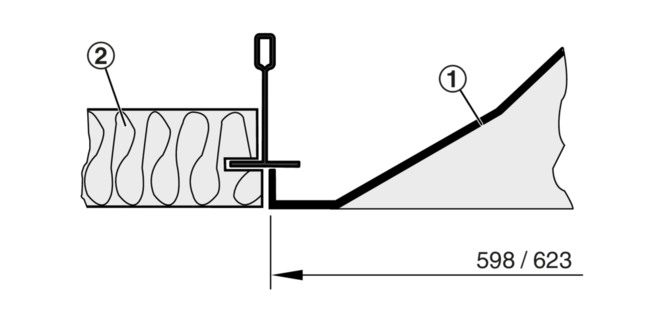

Einbau in T-Bar-Decken bzw. geschlossenen Decken

  • Eine gewichtsmäßige Entlastung der Deckenkonstruktion ist über die vorhandenen Aufhängepunkte vorzusehen

Definitionen

LWA [dB(A)]

Schallleistungspegel

tPr [°C]

Primärlufttemperatur

tWV [C°]

Wasservorlauftemperatur kühlen/heizen

tR [C°]

Raumtemperatur

tAN [C°]

Ansaugtemperatur der Sekundärluft

QPr [W]

Thermische Leistung Primärluft

Qges [W]

Thermische Leistung gesamt

QW [W]

Thermische Leistung Wasser kühlen/heizen

VPr [l/s/m³/h]

Primärluftvolumenstrom

VW [l/h]

Wasservolumenstrom kühlen/heizen

V [l/h]

Volumenstrom

∆tW [K]

Temperaturdifferenz Wasser

∆pW [kPa]

Wasserseitiger Druckverlust

∆pt [Pa]

Gesamtdruckverlust luftseitig

∆tPr = tPr - tR [K]

Temperaturdifferenz zwischen Primärlufttemperatur und Raumtemperatur

∆tRWV = tWV - tR [K]

Temperaturdifferenz zwischen Wasservorlauf und Raumtemperatur

∆tWm-Ref [K]

Temperaturdifferenz mittlere Wassertemperatur und Referenztemperatur

Hauptabmessungen

LN [mm]

Nennlänge

Mischlüftung

Die Zuluft strömt mit Geschwindigkeiten von 2 – 5 m/s am Luftdurchlass in den Raum. Der Luftstrahl vermischt sich mit der Raumluft und lüftet kontinuierlich das gesamte Raumluftvolumen. Die Mischlüftung ist von einer gleichmäßigen Temperaturverteilung und Luftqualität im Raum gekennzeichnet. Die hohe Geschwindigkeit der turbulenten Luftstrahlen wird durch die hohe Induktionswirkung von Mischluft-Systemen schnell abgebaut.

Wärmeübertrager

Der maximale wasserseitige Betriebsdruck für alle Wärmeübertrager beträgt 6 bar.

Die maximale Wasservorlauftemperatur (Heizkreis) für alle Wärmeübertrager beträgt 75 °C, beim Anschluss mit flexiblen Schläuchen empfehlen wir die Vorlauftemperatur auf 55 °C zu begrenzen. Andere Drücke und Temperaturen auf Anfrage!

Die minimale Wasservorlauftemperatur (Kühlkreislauf) empfehlen wir auf 16 °C zu begrenzen, damit keine dauerhafte Taupunktunterschreitung erfolgt. Bei Geräten mit Kondensatwanne kann die Wasservorlauftemperatur auf 15 °C reduziert werden.

Wärmeübertrager mit 2-Leiter-System

Luft-Wasser-Systeme mit 2-Leiter-Wärmeübertrager können zum Heizen oder Kühlen verwendet werden. Ein sogenannter Change-over-Betrieb ermöglicht es, das mit allen Geräten an einem Wasserkreislauf im Sommer nur gekühlt und im Winter nur geheizt werden kann.

Wärmeübertrager mit 4-Leiter-System

Luft-Wasser-Systeme mit 4-Leiter-Wärmeübertrager können zum Heizen und Kühlen flexibel verwendet werden. In der Übergangszeit kann es z. B. vorkommen, dass ein Büroraum morgens noch geheizt wird und am Nachmittag gekühlt werden muss.

Downloads

Produktinfos

Zertifikate

Referenzen

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Anhang (max. 10MB)

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265
