EK-EU

Entrauchungsklappe Serie EK-EU

Optional mit TROXNETCOM

CE-konform gemäß europäischen Vorschriften

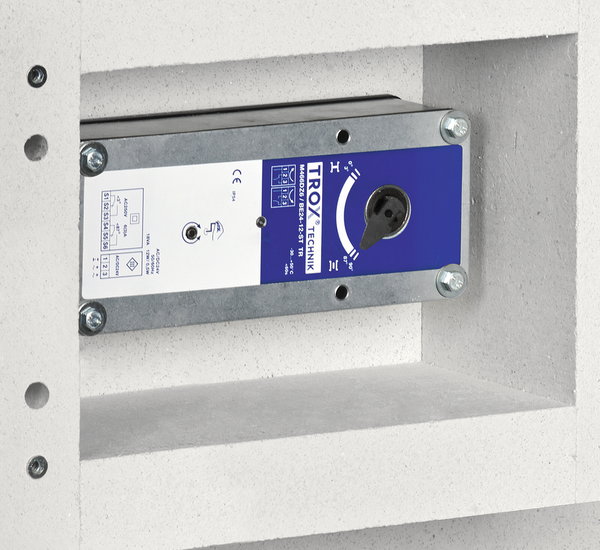

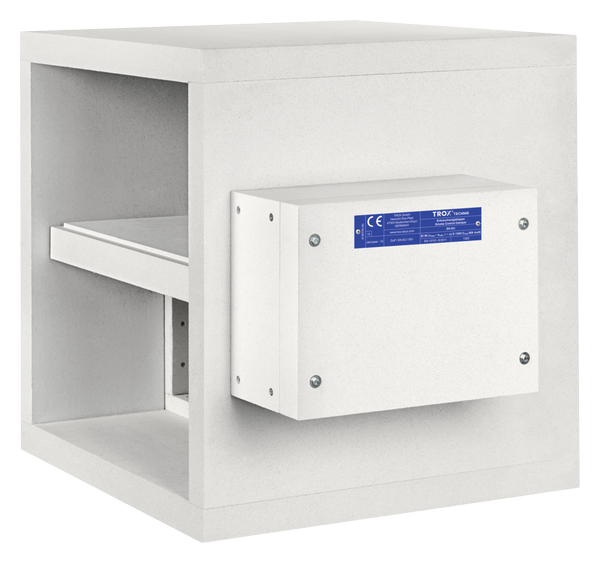

EK-EU mit AUF/ZU-Antrieb

EK-EU Absperrklappenblatt

Ersatzteile EK-01

Für maschinelle Entrauchungsanlagen und zur Zuluftnachströmung sowie in NRA-Anlagen

Eckige Entrauchungsklappen mit Entlüftungsfunktion zur Abführung von Rauch über Entrauchungsanlagen mit maschinellen Rauchabzugsgeräten oder zur Nachströmung

Nenngröße 200 × 200 – 1500 × 800 mm, in 1 mm Schritten bestellbar
Gehäuse, Klappenblatt und Antriebskapselung aus temperaturbeständigem Kalziumsilikat
Fernbetätigt mit Stellantrieb
Erfüllt Druckstufe 3 (Betriebsdruck –1500 bis 500 Pa)
Manuelle oder automatische Auslösung
Für Entrauchungsleitungen ab 35 mm Wandstärke
Energetisch sparsam durch geringe Druckverluste und niedrige Schallleistungspegel
Gehäuse-Leckluftstrom gemäß EN 1751, Klasse C

Optionale Ausstattung und Zubehör

Anschlussrahmen
Abschlussgitter
Revisionsöffnungen
Integration in die Gebäudeleittechnik mit TROXNETCOM
C_mod = Lüftungsfunktion und Zwischenstellung für hydraulischen Abgleich mit TROXNETCOM realisierbar

Anwendung

Anwendung

TROX-Entrauchungsklappen der Serie EK-EU mit CE-Kennzeichnung und Leistungserklärung zur Abführung von Rauch über Entrauchungsanlagen mit maschinellen Rauchabzugsgeräten und NRA
Zur Außenluftzuführung für maschinelle Entrauchungsanlagen
Einsetzbar mit Entlüftungsfunktion, wenn die maschinelle Entrauchungsanlage bauaufsichtlich für die Entlüftung zulässig ist
Integration in die Gebäudeleittechnik mit TROXNETCOM

Besondere Merkmale

Leistungserklärung nach Bauprodukteverordnung
Klassifizierung nach EN 13501-4, EI 90 (v_edw – h_odw, i↔o) S1500 C_modMA multi
C_mod Verwendung für Lüftungsfunktion in kombinierten Anlagen und Zwischenstellung für hydraulischen Abgleich mit TROXNETCOM realisierbar
Entspricht der europäischen Produktnorm EN 12101-8
Brandschutztechnisch geprüft nach EN 1366-10 und EN 1366-2
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Geringe Druckdifferenz und Schallleistungspegel
Beliebige Luftstromrichtung
Integration in die Gebäudeleittechnik mit TROXNETCOM
Allgemeine bauaufsichtliche Zulassung Z-56.4212-990

Klassifizierung

EI 90 (v_edw – h_odw, i ↔ o) S1500 C_mod MA multi nach EN 13501-4

Nenngrößen

Breite/Höhe von 200/200 – 1500/800 mm (Zwischengrößen in 1 mm Schritten bestellbar)
Gehäuselängen L = 600 mm und 800 mm in Abhängigkeit von der Gehäusehöhe
Sonderlänge 490 mm

Beschreibung

Bauteile und Eigenschaften

Einbaulage unabhängig von der Luftstromrichtung oder Achslage
Erfüllt Druckstufe 3 (Betriebsdruck –1500 bis 500 Pa)
Für automatische Auslösung (AA) und manuelle Auslösung (MA)

Anbauteile

AUF/ZU-Stellantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung
Netzwerkmodul zur Integration in AS-i Netzwerken, z. B.: AS-EM/EK, AS-EM/SIL2

Zubehör

Anschlussrahmen
Abschlussgitter geprüft nach EN 1366-10
Revisionsöffnungen oben/unten auf der Bedienseite

Ergänzende Produkte

Rauchauslöseeinrichtung RM-O-3-D
Rauchauslöseeinrichtung mit Luftstromüberwachung RM-O-VS-D

TROX-TLT Entrauchungsventilatoren aus der Baugruppe X-FANS

Entrauchungsdachventilator BVDAX/BVD
Entrauchungswandventilator BVW/BVWAXN
Entrauchungsradialventilator BVREH/BVRA
Entrauchungs Jet-Fans BVGAX/BVGAXN

Alle Entrauchungsventilatoren sind nach EN 12101-3 geprüft, je nach Typ in F200/F300/F400 und F600. CE-Kennzeichnung, Leistungserklärung und eine Anwendungszulassung für den deutschen Markt sind vorhanden.

Konstruktionsmerkmale

Rechteckige Bauform
Antrieb der Entrauchungsklappen erfolgt über einen reversierbaren AUF/ZU-Stellantrieb
Fernbetätigt mit Stellantrieb
Geeignet zum Anbau von Abschlussgittern und Anschlussrahmen
Revisionsöffnungen oben und unten

Materialien und Oberflächen

Gehäuse, Absperrklappenblatt und Antriebskapselung aus Kalziumsilikat-Platten
Lager aus Messing
Achsen aus Edelstahl

Normen und Richtlinien

Bauprodukteverordnung
EN 12101-8:2011 Rauch- und Wärmefreihaltung - Entrauchungsklappen
EN 1366-10:2011 Feuerwiderstandsprüfungen für Installationen - Entrauchungsklappen
EN 1366-2:1999 Feuerwiderstandsprüfungen für Installationen - Brandschutzklappen
EN 13501-4:2009 Klassifizierung von Bauprodukten und Bauarten
EN 1751:1999 Lüftung von Gebäuden - Geräte des Luftverteilungssystem
Muster-Leitungsanlagen-Richtlinie (MLAR)

Instandhaltung

Entrauchungsanlagen erfordern für den Brandfall eine gesicherte Energieversorgung
Entrauchungsklappen müssen ständig betriebsbereit und instand gehalten werden
Instandhaltung mindestens einmal halbjährlich
Instandhaltung ist zu protokollieren; Dokumente sind aufzubewahren
Auf Veranlassung des Eigentümers der Entrauchungsanlage muss die Überprüfung der Funktion der Entrauchungsklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben zwei im Abstand von 6 Monaten aufeinander folgende Prüfungen keine Funktionsmängel, so braucht die Entrauchungsklappe nur in jährlichem Abstand instand gehalten zu werden
Hinweise zur Wartung, Inspektion und Instandhaltung enthält die Montage- und Betriebsanleitung

Technische Information

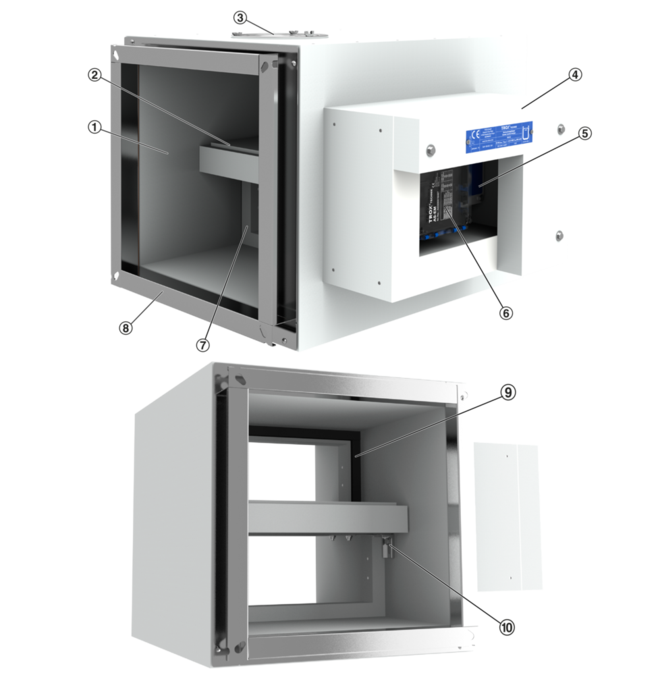

Schematische Darstellung EK-EU mit AUF/ZU-Stellantrieb 00221353_0

① Gehäuse
② Klappenblatt
③ Revisionsöffnung
④ Antriebskapselung (Darstellung geschnitten)
⑤ AUF/ZU-Stellantrieb
⑥ Steuermodul AS-EM/EK (dargestellt), weiter wählbar
⑦ Anschlagleiste inklusive Dichtung
⑧ Anschlussrahmen oder Abschlussgitter (optional)
⑨ Dichtung
⑩ Anschlag AUF

Funktionsbeschreibung

Entrauchungsklappen werden in maschinellen Entrauchungsanlagen und NRA verwendet. Sie dienen zur Abführung von Rauchgasen und zur Nachströmung für die Entrauchung einzelner oder mehrerer Brandabschnitte. Die Klappen sind aus Kalziumsilikatplatten gefertigt und werden durch einen gekapselten Stellantrieb bei Rauchdetektion durch eine Rauchauslöseeinrichtung (z. B. Rauchmelder) oder Ansteuerung über eine Brandmeldeanlage im zu entrauchenden Bereich geöffnet. Entrauchungsklappen haben zwei Sicherheitsstellungen, geöffnet und vollständig geschlossen. Bei feuerwiderstandfähigen Entrauchungsklappen für Mehrfachabschnitte muss die Sicherheitsstellung, abhängig vom Brandort und dem Weg des abzuführenden Rauches, entweder geöffnet oder geschlossen sein. Bei geöffneter Stellung muss die freie Querschnittsfläche auch im Brandfall erhalten bleiben (Querschnittserhalt). Die EK-EU ist in der Lage nach 25 Minuten Einheits-Temperaturzeitkurve (ETK) von der geschlossenen Stellung in die geöffnete Stellung und umgekehrt zu fahren (MA, manuelle Auslösung). Zur Sicherstellung der ordnungsgemäßen Funktion muss eine regelmäßige Instandhaltung an der Entrauchungsklappe durchgeführt werden.

Nenngrößen	200 × 200 mm – 1500 × 800 mm, in 1 mm Schritten
Gehäuselänge	600 und 800 mm
Volumenstrombereich	Bis 12000 l/s oder bis 43200 m³/h
Differenzdruckbereich	Druckstufe 3: –1500 – 500 Pa
Betriebstemperatur	–30 bis 50 °C
Anströmgeschwindigkeit*	≤ 10 m/sec

* Angaben gelten für gleichmäßige An- und Abströmungen der Entrauchungsklappen

Volumenstrom [m³/h], Druckverluste ∆P [Pa], Schallleistungspegel [dB(A)] bezogen auf Klappenabmessungen, bei 10 m/s Anströmgeschwindigkeit

H	10 m/s	B
H	10 m/s	200	250	300	350	400	450	500	550	600	650
200	m³/h	1440	1800	2160	2520	2880	3240	3600	3960	4320	4680
200	Pa	683	388	282	226	191	167	149	135	124	115
200	dB(A)	79	76	75	74	74	74	74	73	73	73
250	m³/h	1800	2250	2700	3150	3600	4050	4500	4950	5400	5850
250	Pa	304	213	168	141	123	110	100	91	85	79
250	dB(A)	72	70	69	68	68	68	68	68	68	68
300	m³/h	2160	2700	3240	3780	4320	4860	5400	5940	6480	7020
300	Pa	209	155	126	108	95	85	78	72	67	63
300	dB(A)	68	67	66	65	65	65	65	65	65	65
350	m³/h	2520	3150	3780	4410	5040	5670	6300	6930	7560	8190
350	Pa	164	125	103	89	79	71	65	60	56	53
350	dB(A)	66	65	64	64	63	63	63	63	63	64
400	m³/h	2880	3600	4320	5040	5760	6480	7200	7920	8640	9360
400	Pa	137	106	88	77	68	62	57	53	49	46
400	dB(A)	65	64	63	63	62	62	62	62	62	63
450	m³/h	3240	4050	4860	5670	6480	7290	8100	8910	9720	10530
450	Pa	119	93	78	68	61	55	51	47	44	41
450	dB(A)	64	63	62	62	62	62	62	62	62	62
500	m³/h	3600	4500	5400	6300	7200	8100	9000	9900	10800	11700
500	Pa	106	83	70	61	55	50	46	43	40	38
500	dB(A)	63	62	62	61	61	61	61	61	61	61
550	m³/h	3960	4950	5940	6930	7920	8910	9900	10890	11880	12870
550	Pa	96	76	64	56	50	46	42	39	37	35
550	dB(A)	63	62	61	61	61	61	61	61	61	61
600	m³/h	4320	5400	6480	7560	8640	9720	10800	11880	12960	14040
600	Pa	88	70	59	52	47	43	39	37	34	32
600	dB(A)	63	62	61	61	61	61	61	61	61	61
650	m³/h	4680	5850	7020	8190	9360	10530	11700	12870	14040	15210
650	Pa	81	65	55	49	44	40	37	34	32	30
650	dB(A)	63	61	61	61	60	60	60	61	61	61
700	m³/h	5040	6300	7560	8820	10080	11340	12600	13860	15120	16380
700	Pa	76	61	52	46	41	38	35	32	30	29
700	dB(A)	62	61	61	60	60	60	60	60	60	61
750	m³/h	5400	6750	8100	9450	10800	12150	13500	14850	16200	17550
750	Pa	72	58	49	43	39	36	33	31	29	27
750	dB(A)	62	61	61	60	60	60	60	60	60	61
800	m³/h	5760	7200	8640	10080	11520	12960	14400	15840	17280	18720
800	Pa	68	55	47	41	37	34	31	29	27	26
800	dB(A)	62	61	61	60	60	60	60	60	60	60

Druckverluste berücksichtigen nicht den Anbau von Abschlussgittern.

Der Extra-Zeta-Wert gilt für ein Überströmen inkl. zweier Gitter sowie für ein endständiges Ausblasen mit einem Abschlussgitter.

Mit dem Easy Product Finder können Sie das Produkt mit Ihren projektspezifischen Daten dimensionieren.

Den Easy Product Finder finden Sie auf unserer Website.

Volumenstrom [m³/h], Druckverluste ∆P [Pa], Schallleistungspegel [dB(A)] bezogen auf Klappenabmessungen, bei 10 m/s Anströmgeschwindigkeit

H	10 m/s	B
H	10 m/s	700	750	800	900	1000	1100	1200	1300	1400	1500
200	m³/h	5040	5400	5760	6480	7200	7920	8640	9360	10080	10800
200	Pa	108	101	96	87	80	74	69	65	61	58
200	dB(A)	73	73	73	74	74	74	74	74	74	75
250	m³/h	6300	6750	7200	8100	9000	9900	10800	11700	12600	13500
250	Pa	75	71	67	61	57	53	49	47	44	42
250	dB(A)	68	68	68	68	68	69	69	69	69	69
300	m³/h	7560	8100	8640	9720	10800	11880	12960	14040	15120	16200
300	Pa	59	56	53	49	45	42	40	38	36	34
300	dB(A)	65	65	65	66	66	66	66	66	67	67
350	m³/h	8820	9450	10080	11340	12600	13860	15120	16380	17640	18900
350	Pa	50	48	45	42	39	36	34	32	31	29
350	dB(A)	64	64	64	64	64	64	65	65	65	65
400	m³/h	10080	10800	11520	12960	14400	15840	17280	18720	20160	21600
400	Pa	44	42	40	37	34	32	30	28	27	26
400	dB(A)	63	63	63	63	63	63	64	64	64	64
450	m³/h	11340	12150	12960	14580	16200	17820	19440	21060	22680	24300
450	Pa	39	37	36	33	30	29	27	25	24	23
450	dB(A)	62	62	62	62	63	63	63	63	63	64
500	m³/h	12600	13500	14400	16200	18000	19800	21600	23400	25200	27000
500	Pa	36	34	33	30	28	26	25	23	22	21
500	dB(A)	61	62	62	62	62	62	63	63	63	63
550	m³/h	13860	14850	15840	17820	19800	21780	23760	25740	27720	29700
550	Pa	33	31	30	28	26	24	23	22	21	20
550	dB(A)	61	61	61	62	62	62	62	62	63	63
600	m³/h	15120	16200	17280	19440	21600	23760	25920	28080	30240	32400
600	Pa	31	29	28	26	24	22	21	20	19	18
600	dB(A)	61	61	61	61	62	62	62	62	62	63
650	m³/h	16380	17550	18720	21060	23400	25740	28080	30420	32760	35100
650	Pa	29	27	26	24	23	21	20	19	18	17
650	dB(A)	61	61	61	61	61	62	62	62	62	62
700	m³/h	17640	18900	20160	22680	25200	27720	30240	32760	35280	37800
700	Pa	27	26	25	23	21	20	19	18	17	16
700	dB(A)	61	61	61	61	61	62	62	62	62	62
750	m³/h	18900	20250	21600	24300	27000	29700	32400	35100	37800	40500
750	Pa	26	25	24	22	20	19	18	17	16	15
750	dB(A)	61	61	61	61	61	62	62	62	62	62
800	m³/h	20160	21600	23040	25920	28800	31680	34560	37440	40320	43200
800	Pa	25	23	22	21	19	18	17	16	15	15
800	dB(A)	61	61	61	61	61	61	62	62	62	62

Druckverluste berücksichtigen nicht den Anbau von Abschlussgittern.

Der Extra-Zeta-Wert gilt für ein Überströmen inkl. zweier Gitter sowie für ein endständiges Ausblasen mit einem Abschlussgitter.

Mit dem Easy Product Finder können Sie das Produkt mit Ihren projektspezifischen Daten dimensionieren.

Den Easy Product Finder finden Sie auf unserer Website.

Volumenstrom [m³/h], Druckverluste ∆P [Pa], Schallleistungspegel [dB(A)] bezogen auf Klappenabmessungen, bei 5 m/s Anströmgeschwindigkeit

H	5 m/s	B
H	5 m/s	200	250	300	350	400	450	500	550	600	650
200	m³/h	720	900	1080	1260	1440	1620	1800	1980	2160	2340
200	Pa	171	97	70	56	48	42	37	34	31	29
200	dB(A)	57	55	55	54	54	54	54	54	54	54
250	m³/h	900	1125	1350	1575	1800	2025	2250	2475	2700	2925
250	Pa	76	53	42	35	31	27	25	23	21	20
250	dB(A)	52	50	50	49	49	49	49	49	49	49
300	m³/h	1080	1350	1620	1890	2160	2430	2700	2970	3240	3510
300	Pa	52	39	31	27	24	21	19	18	17	16
300	dB(A)	49	47	47	46	46	46	46	46	46	46
350	m³/h	1260	1575	1890	2205	2520	2835	3150	3465	3780	4095
350	Pa	41	31	26	22	20	18	16	15	14	13
350	dB(A)	47	45	45	44	44	44	44	44	44	44
400	m³/h	1440	1800	2160	2520	2880	3240	3600	3960	4320	4680
400	Pa	34	27	22	19	17	15	14	13	12	12
400	dB(A)	46	44	44	43	43	43	43	43	43	43
450	m³/h	1620	2025	2430	2835	3240	3645	4050	4455	4860	5265
450	Pa	30	23	19	17	15	14	13	12	11	10
450	dB(A)	45	43	43	42	42	42	42	42	42	42
500	m³/h	1800	2250	2700	3150	3600	4050	4500	4950	5400	5850
500	Pa	26	21	18	15	14	12	11	11	10	9
500	dB(A)	45	43	43	42	42	42	42	42	42	42
550	m³/h	1980	2475	2970	3465	3960	4455	4950	5445	5940	6435
550	Pa	24	19	16	14	13	11	11	10	9	9
550	dB(A)	45	43	43	42	42	42	42	42	42	42
600	m³/h	2160	2700	3240	3780	4320	4860	5400	5940	6480	7020
600	Pa	22	18	15	13	12	11	10	9	9	8
600	dB(A)	44	42	42	41	41	41	41	41	41	41
650	m³/h	2340	2925	3510	4095	4680	5265	5850	6435	7020	7605
650	Pa	20	16	14	12	11	10	9	9	8	8
650	dB(A)	44	42	42	41	41	41	41	41	41	41
700	m³/h	2520	3150	3780	4410	5040	5670	6300	6930	7560	8190
700	Pa	19	15	13	11	10	9	9	8	8	7
700	dB(A)	44	42	42	41	41	41	41	41	41	41
750	m³/h	2700	3375	4050	4725	5400	6075	6750	7425	8100	8775
750	Pa	18	14	12	11	10	9	8	8	7	7
750	dB(A)	44	42	42	41	41	41	41	41	41	41
800	m³/h	2880	3600	4320	5040	5760	6480	7200	7920	8640	9360
800	Pa	17	14	12	10	9	8	8	7	7	6
800	dB(A)	44	42	42	41	41	41	41	41	41	41

Druckverluste berücksichtigen nicht den Anbau von Abschlussgittern.

Der Extra-Zeta-Wert gilt für ein Überströmen inkl. zweier Gitter sowie für ein endständiges Ausblasen mit einem Abschlussgitter.

Mit dem Easy Product Finder können Sie das Produkt mit Ihren projektspezifischen Daten dimensionieren.

Den Easy Product Finder finden Sie auf unserer Website.

Volumenstrom [m³/h], Druckverluste ∆P [Pa], Schallleistungspegel [dB(A)] bezogen auf Klappenabmessungen, bei 5 m/s Anströmgeschwindigkeit

H	5 m/s	B
H	5 m/s	700	750	800	900	1000	1100	1200	1300	1400	1500
200	m³/h	2520	2700	2880	3240	3600	3960	4320	4680	5040	5400
200	Pa	27	25	24	22	20	18	17	16	15	15
200	dB(A)	54	54	54	55	55	55	55	55	56	56
250	m³/h	3150	3375	3600	4050	4500	4950	5400	5850	6300	6750
250	Pa	19	18	17	15	14	13	12	12	11	11
250	dB(A)	49	49	49	50	50	50	50	50	51	51
300	m³/h	3780	4050	4320	4860	5400	5940	6480	7020	7560	8100
300	Pa	15	14	13	12	11	11	10	9	9	9
300	dB(A)	46	46	46	47	47	47	47	47	48	48
350	m³/h	4410	4725	5040	5670	6300	6930	7560	8190	8820	9450
350	Pa	13	12	11	10	10	9	8	8	8	7
350	dB(A)	44	44	44	45	45	45	45	45	46	46
400	m³/h	5040	5400	5760	6480	7200	7920	8640	9360	10080	10800
400	Pa	11	10	10	9	8	8	7	7	7	6
400	dB(A)	43	43	43	44	44	44	44	44	45	45
450	m³/h	5670	6075	6480	7290	8100	8910	9720	10530	11340	12150
450	Pa	10	9	9	8	8	7	7	6	6	6
450	dB(A)	42	42	42	43	43	43	43	43	44	44
500	m³/h	6300	6750	7200	8100	9000	9900	10800	11700	12600	13500
500	Pa	9	9	8	7	7	7	6	6	6	5
500	dB(A)	42	42	42	43	43	43	43	43	44	44
550	m³/h	6930	7425	7920	8910	9900	10890	11880	12870	13860	14850
550	Pa	8	8	8	7	6	6	6	5	5	5
550	dB(A)	42	42	42	43	43	43	43	43	44	44
600	m³/h	7560	8100	8640	9720	10800	11880	12960	14040	15120	16200
600	Pa	8	7	7	6	6	6	5	5	5	5
600	dB(A)	41	41	41	42	42	42	42	42	43	43
650	m³/h	8190	8775	9360	10530	11700	12870	14040	15210	16380	17550
650	Pa	7	7	7	6	6	5	5	5	5	4
650	dB(A)	41	41	41	42	42	42	42	42	43	43
700	m³/h	8820	9450	10080	11340	12600	13860	15120	16380	17640	18900
700	Pa	7	6	6	6	5	5	5	4	4	4
700	dB(A)	41	41	41	42	42	42	42	42	43	43
750	m³/h	9450	10125	10800	12150	13500	14850	16200	17550	18900	20250
750	Pa	6	6	6	5	5	5	4	4	4	4
750	dB(A)	41	41	41	42	42	42	42	42	43	43
800	m³/h	10080	10800	11520	12960	14400	15840	17280	18720	20160	21600
800	Pa	6	6	6	5	5	5	4	4	4	4
800	dB(A)	41	41	41	42	42	42	42	42	43	43

Druckverluste berücksichtigen nicht den Anbau von Abschlussgittern.

Der Extra-Zeta-Wert gilt für ein Überströmen inkl. zweier Gitter sowie für ein endständiges Ausblasen mit einem Abschlussgitter.

Mit dem Easy Product Finder können Sie das Produkt mit Ihren projektspezifischen Daten dimensionieren.

Den Easy Product Finder finden Sie auf unserer Website.

Entrauchungsklappen nach Produktnorm EN 12101-8, geprüft nach EN 1366-10 und EN 1366-2, in quadratischer oder rechteckiger Bauform für die Verwendung in Entrauchungsanlagen. Zusätzlich zur Vorbeugung der Übertragung von Rauch und Verbrennungsprodukten aus einem Brandbereich werden Entrauchungsklappen verwendet, um das Austreten von freigesetzten, gefährlichen und giftigen Löschgasen aus dem betroffenen Bereich zu verhindern sowie um die Druckbelüftung und Entlüftungseinrichtungen in Überdrucksystem zu steuern. Die EK-EU ist als Druckentlastungsklappe für Gaslöschanlagen geeignet. Zur Abführung von Rauchgasen und zur Nachströmung für die Entrauchung einzelner oder mehrerer Brandabschnitte. Die EK-EU kann in Entrauchungsanlagen, die für die Entlüftung zulässig sind, verwendet werden. Die feuerwiderstandsfähige Entrauchungsklappe für Mehrfachabschnitte ist geeignet für den Einbau in massiven Wänden und Decken sowie an/in feuerwiderstandsfähigen Entrauchungsleitungen. Antrieb über AUF/ZU-Stellantrieb optional mit anschlussfertig verdrahtetem Antriebsteuermodul AS-EM/EK, AS-EM/SIL2 oder BKNE innerhalb der temperaturbeständigen Antriebskapselung.

Besondere Merkmale

Leistungserklärung nach Bauprodukteverordnung
Klassifizierung nach EN 13501-4, EI 90 (v_edw – h_odw, i↔o) S1500 C_modMA multi
C_mod Verwendung für Lüftungsfunktion in kombinierten Anlagen und Zwischenstellung für hydraulischen Abgleich mit TROXNETCOM realisierbar
Entspricht der europäischen Produktnorm EN 12101-8
Brandschutztechnisch geprüft nach EN 1366-10 und EN 1366-2
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Geringe Druckdifferenz und Schallleistungspegel
Beliebige Luftstromrichtung
Integration in die Gebäudeleittechnik mit TROXNETCOM
Allgemeine bauaufsichtliche Zulassung Z-56.4212-990

Materialien und Oberflächen

Gehäuse, Absperrklappenblatt und Antriebskapselung aus Kalziumsilikat-Platten
Lager aus Messing
Achsen aus Edelstahl

Technische Daten

Nenngrößen: 200 × 200 mm – 1500 × 800 mm, in 1 mm Schritten
Gehäuselänge: 600 und 800 mm
Volumenstrombereich: Bis 12000 l/s oder bis 43200 m³/h
Differenzdruckbereich: Druckstufe 3: –1500 – 500 Pa
Betriebstemperatur: –30 bis 50 °C
Anströmgeschwindigkeit: ≤ 10 m/sec

Technische Daten gelten für gleichmäßige An- und Abströmungen der Entrauchungsklappen

Serie
EK-EU Entrauchungsklappe

Revisionsöffnungen
Keine Eintragung: Ohne
R Oben und unten auf der Bedienseite

Bestimmungsland
DE Deutschland
Andere Bestimmungsländer auf Anfrage

Nenngröße [mm]
B × H × L

Zubehör
       Keine Eintragung: Ohne
F0       Anschlussrahmen auf der Bedienseite
0F       Anschlussrahmen auf der Einbauseite
FF       Anschlussrahmen beidseitig
A0       Abschlussgitter auf der Bedienseite
0A       Abschlussgitter auf der Einbauseite
AA       Abschlussgitter beidseitig
FA       Anschlussrahmen auf der Bedienseite und Abschlussgitter auf der Einbauseite
AF       Anschlussrahmen auf der Einbauseite und Abschlussgitter auf der Bedienseite

Anbauteile
Fabrikat Belimo
B24       BE 24-12, 24 V AC/DC
B230       BE 230-12, 230 V AC/DC
B24A       BE 24-12, mit AS-EM/EK, 30 V DC (AS-i)
B24M       BE 24-12, mit Zwischenschalter
B24AM       BE 24-12, mit AS-EM/EK, 30 V DC (AS-i), Zwischenschalter
B24AS BE       24-12, mit AS-EM/SIL2, 24 V AC/DC
B24B230       BE 24-12, mit BKNE230/24

Downloads

Produktinfos

Webseitenausdruck EK-EU

Zertifikate

Leckageklassifizierung von TROX Lüftungskomponenten

LC_v1_2023_11_DE_de Zertifikat 650 KB pdf

Referenzen

TROX Services

Produktsuche A-Z Informieren Sie sich schnell und einfach.

TROX Easy Product Finder Schnell. Zuverlässig. Innovativ

TROX Brandschutzklappenposter Auf jeden Fall die richtige Brandschutzklappe

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

Ersatzteile EK-01

Für maschinelle Entrauchungsanlagen und zur Zuluftnachströmung sowie in NRA-Anlagen

Anwendung

Beschreibung

Technische Information

Downloads

Produktinfos

Webseitenausdruck EK-EU

Zertifikate

Leckageklassifizierung von TROX Lüftungskomponenten

Referenzen

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
