FSL-CONTROL II

Modulair opgebouwde en op de decentrale ventilatie units afgestemde individuele ruimte regeling ( met optionele bus communicatie)

Eenvoudig te bedienen individuele ruimteregeling en vraaggestuurd ventileren. Tevens mogelijkheid tot waterzijdige regeling van verwarmings- en/of koelcircuit.

  • Plug & Play oplossing
  • Moederbord, voor aansluiting van de geïntegreerde componenten in het apparaat
  • Master-kaart, voor aansluiting van de éémalig benodigde componenten in de ruimte, bijvoorbeeld een ruimtebediening en/of opnemers.
  • Regelventiel ½" vlakdichtend, met buitendraad
  • Bedrijfsspanning 24 V AC of 230 V AC

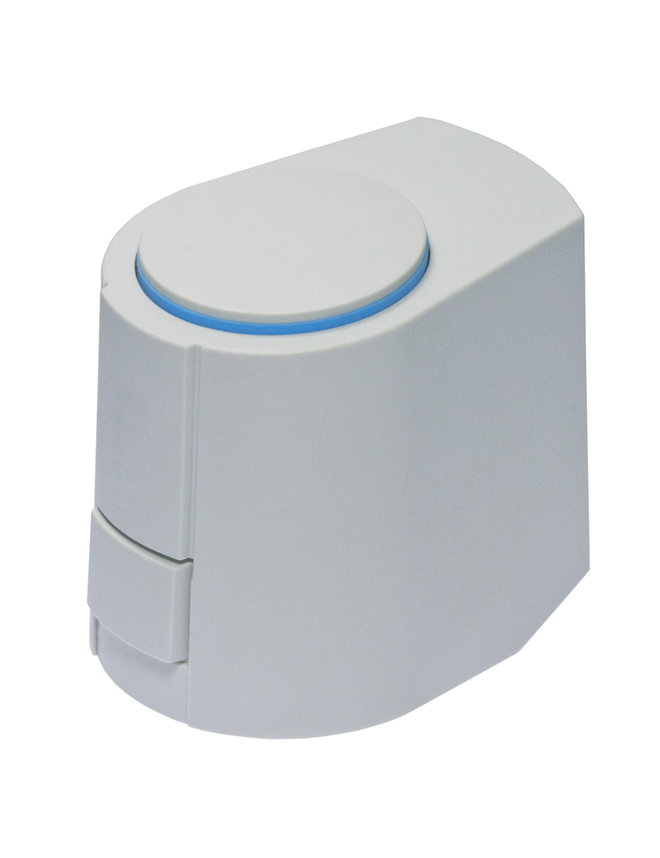

  • Servomotor thermo elektrisch, 0 – 10 V, 24 V DC


Optionele uitrusting en toebehoren

  • Verschillende sensoren, bijvoorbeeld temperatuur- of luchtkwaliteitssensor
  • Real-Time-Clock (RTC), als plug-in module voor uitvoering van tijdsafhankelijke bedrijfssituaties (5 schakelpunten per dag, 4 bedrijfstoestanden instelbaar)
  • Buscommunicatie mogelijke met BACnet MS/TP-, Modbus RTU- of LON-FTT-10
  • Ruimtebediening, ook integreerbaar in schakelprogramma
  • Elektromotorische ventielaandrijvingen
  • Drukonafhankelijke instel- en regelventielen

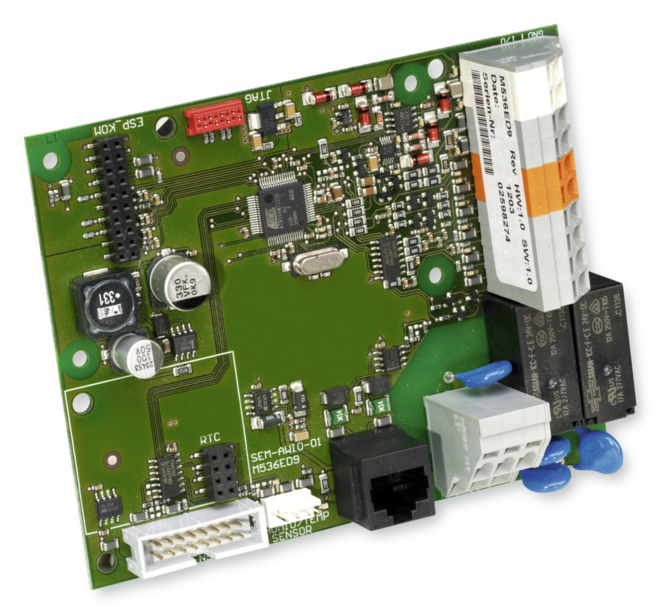

FSL-CONTROL II - Basis printplaat 00134304_0


  • Toepassing

Toepassing

  • Ruimteregeling in combinatie met decentrale ventilatie-units fabrikaat TROX
  • Regeling van verschillende functies in een decentrale ventilatie-unit
  • Individuele regelconcepten
  • Modulair opgebouwde regeling met uitbreidingsmogelijkheid die individuele aanpassingen van de functies naar projectgebonden eisen mogelijk maakt
  • Optionele uitbreiding voor communicatie met GBS met LON-FTT-10-, BACnet MS/TP- of Modbus RTU
  • Eenvoudige bekabeling met stekkers tussen de units onderling (plug&play)

Speciale kenmerken

  • Modulair systeem, waarvan de componenten individueel kunnen worden gecombineerd
  • Optioneel met LON-FTT-10-, BACnet MS/TP- of Modbus RTU
  • Master-slave combinatie mogelijk (max. 14 slaves per master)
  • Kleppen met buitendraad G½", vlakdichtend
  • Kleppen toepasbaar tot PN 16
  • Montage van de klepmotor opsteek
  • Automatische, energie-efficiënte omschakeling tussen buitenlucht of recirculatie (afhankelijk van luchtkwalteit, type-afhankelijk)
  • Variabele bypass bij de warmteterugwinning
  • Gehele jaar warmteterugwinning mogelijk

Nominale grootten

  • Afhankelijk van het type worden de regelcomponenten in de unit of in een separate regelbox geplaatst

Toepassing

  • Ruimteregeling in combinatie met decentrale ventilatie-units fabrikaat TROX
  • Regeling van verschillende functies in een decentrale ventilatie-unit
  • Individuele regelconcepten
  • Modulair opgebouwde regeling met uitbreidingsmogelijkheid die individuele aanpassingen van de functies naar projectgebonden eisen mogelijk maakt
  • Optionele uitbreiding voor communicatie met GBS met LON-FTT-10-, BACnet MS/TP- of Modbus RTU
  • Eenvoudige bekabeling met stekkers tussen de units onderling (plug&play)

Speciale kenmerken

  • Modulair systeem, waarvan de componenten individueel kunnen worden gecombineerd
  • Optioneel met LON-FTT-10-, BACnet MS/TP- of Modbus RTU
  • Master-slave combinatie mogelijk (max. 14 slaves per master)
  • Kleppen met buitendraad G½", vlakdichtend
  • Kleppen toepasbaar tot PN 16
  • Montage van de klepmotor opsteek
  • Automatische, energie-efficiënte omschakeling tussen buitenlucht of recirculatie (afhankelijk van luchtkwalteit, type-afhankelijk)
  • Variabele bypass bij de warmteterugwinning
  • Gehele jaar warmteterugwinning mogelijk

Nominale grootten

  • Afhankelijk van het type worden de regelcomponenten in de unit of in een separate regelbox geplaatst

Technische informatie

Functie, Technische gegevens, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Bestekomschrijving
  • Bestelsleutel

Functiebeschrijving

De basis-printplaat, die voor elke decentrale ventilatie-unit nodig is, zorgt voor de regeling en sturing van alle functies die voor de werking nodig is, bijvoorbeeld aansturing van de ventilatoren en servomotoren.

Door uitbreiding van de basis-printplaat met de master-regelaar wordt het een Masterregelaar, die minstens 1 maal per ruimte nodig is.

Extra ingangen en interfaces maken de opwaardering van centrale componenten mogelijk, die voor de ruimte-regeling noodzakelijk zijn.

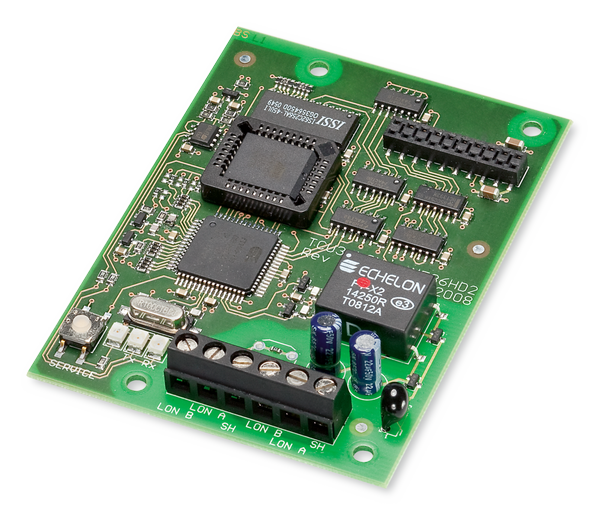

De Masterprintplaatplatine kan uitgebreid worden met de real time clock resp. met de LON FTT 10, BacNet MS/TP of Modbus RTU kaart voor aansluiting op het GBS.

Functiebeschrijving

De basis-printplaat, die voor elke decentrale ventilatie-unit nodig is, zorgt voor de regeling en sturing van alle functies die voor de werking nodig is, bijvoorbeeld aansturing van de ventilatoren en servomotoren.

Door uitbreiding van de basis-printplaat met de master-regelaar wordt het een Masterregelaar, die minstens 1 maal per ruimte nodig is.

Extra ingangen en interfaces maken de opwaardering van centrale componenten mogelijk, die voor de ruimte-regeling noodzakelijk zijn.

De Masterprintplaatplatine kan uitgebreid worden met de real time clock resp. met de LON FTT 10, BacNet MS/TP of Modbus RTU kaart voor aansluiting op het GBS.

trox_blau20

Bedrijfstemperatuur

0 – 50 °C

trox_blau20

Relatieve luchtvochtigheid

<90 % niet condenserend

trox_blau20

Luchtdruk

> 700 hPa

trox_blau20

Opslagtemperatuur

–20 – 70 °C

trox_blau20

Opgenomen vermogen afhankelijk van uitvoering

4 – 10 W

Bedrijfstemperatuur

0 – 50 °C

Relatieve luchtvochtigheid

<90 % niet condenserend

Luchtdruk

> 700 hPa

Opslagtemperatuur

–20 – 70 °C

Opgenomen vermogen afhankelijk van uitvoering

4 – 10 W


Speciale kenmerken

  • Modulair systeem, waarvan de componenten individueel kunnen worden gecombineerd
  • Optioneel met LON-FTT-10-, BACnet MS/TP- of Modbus RTU
  • Master-slave combinatie mogelijk (max. 14 slaves per master)
  • Kleppen met buitendraad G½", vlakdichtend
  • Kleppen toepasbaar tot PN 16
  • Montage van de klepmotor opsteek
  • Automatische, energie-efficiënte omschakeling tussen buitenlucht of recirculatie (afhankelijk van luchtkwalteit, type-afhankelijk)
  • Variabele bypass bij de warmteterugwinning
  • Gehele jaar warmteterugwinning mogelijk

Materialen en afwerking

  • Behuizing van plaatstaal, poedergecoat RAL 9005 (tenzij de behuizing van decentrale ventilatie-unit geïntegreerd is uitgevoerd)

Technische gegevens

  • Bedrijfstemperatuur 0 – 50 °C
  • Relatieve vochtigheid: <90 %, niet condenserend
  • Luchtdruk: > 700 hPa
  • Opslagtemperatuur: –20 – 70 °C
  • Opgenomen vermogen afhankelijk van uitvoering: 4 – 10 W

Speciale kenmerken

  • Modulair systeem, waarvan de componenten individueel kunnen worden gecombineerd
  • Optioneel met LON-FTT-10-, BACnet MS/TP- of Modbus RTU
  • Master-slave combinatie mogelijk (max. 14 slaves per master)
  • Kleppen met buitendraad G½", vlakdichtend
  • Kleppen toepasbaar tot PN 16
  • Montage van de klepmotor opsteek
  • Automatische, energie-efficiënte omschakeling tussen buitenlucht of recirculatie (afhankelijk van luchtkwalteit, type-afhankelijk)
  • Variabele bypass bij de warmteterugwinning
  • Gehele jaar warmteterugwinning mogelijk

Materialen en afwerking

  • Behuizing van plaatstaal, poedergecoat RAL 9005 (tenzij de behuizing van decentrale ventilatie-unit geïntegreerd is uitgevoerd)

Technische gegevens

  • Bedrijfstemperatuur 0 – 50 °C
  • Relatieve vochtigheid: <90 %, niet condenserend
  • Luchtdruk: > 700 hPa
  • Opslagtemperatuur: –20 – 70 °C
  • Opgenomen vermogen afhankelijk van uitvoering: 4 – 10 W

00102779_0

 Toebehoren
R       Regeling

 Uitvoering
MA       Master
SL       Slave

 Real time clock
       Geen opgaaf: zonder
T       Met RTC-module

Uitbreidings module
       Geen opgaaf: zonder
L       Met LON-module
B       Met BACnet MS/TP / Modbus RTU module

VOC-Sensor
       Geen opgaaf: zonder
V       Met

•       Toevoerluchttemperatuurvoeler
       Geen opgaaf: zonder
Z       Met



 Buitenluchtaanzuigtemperatuursensor
       Geen opgaaf: zonder
A       Met

Ventiel verwarmingscircuit
       Geen opgaaf: zonder
HV       Met

Voetventiel verwarmingscircuit
       Geen opgaaf: zonder
R       Met

KVS-Waarde verwarmingscircuit
0,25
0,40
0,63
1,00
F0,50

Ventiel koelcircuit
       Geen opgaaf: zonder
KV       Met

Voetventiel koelcircuit
       Geen opgaaf: zonder
R       Met

KVS-Waarde koelcircuit
0,25
0,40
0,63
1,00
F0,50

Decentrale ventilatie-units zijn hoogwaardig technische producten die in onderling overleg worden samengesteld, afgestemd op de project-eisen. Hiervoor kunt u zich wenden tot een van de TROX vestigingen.



Uitvoeringen, Productdetails

  • Uitvoeringen

Inbouwdetails

  • Inbouwdetails

Inbouw en inbedrijfname

  • Regelaar en de uitbreidingskaarten zijn in de fabriek geïnstalleerd en bedraad in de unit of in een aparte regelbox
  • Ruimtethermostaat wordt ca. 1,5 m boven de vloer geplaatst, de plaats moet zodanig gekozen worden, dat er geen verstoring door zoninstraling of luchtstroming kan zijn
  • De regelaar wordt in de fabriek voorgeconfigureerd en kan met software ter plaatse ingesteld worden
  • Wij adviseren een weersafhankelijk watertoevoertemperatuur in de winter en een dauwpuntgeregelde watertoevoertemperatuur in de zomer
  • Tevens adviseren wij configuratie ter plaatse te laten uitvoeren door een service medewerker van TROX.

Inbouw en inbedrijfname

  • Regelaar en de uitbreidingskaarten zijn in de fabriek geïnstalleerd en bedraad in de unit of in een aparte regelbox
  • Ruimtethermostaat wordt ca. 1,5 m boven de vloer geplaatst, de plaats moet zodanig gekozen worden, dat er geen verstoring door zoninstraling of luchtstroming kan zijn
  • De regelaar wordt in de fabriek voorgeconfigureerd en kan met software ter plaatse ingesteld worden
  • Wij adviseren een weersafhankelijk watertoevoertemperatuur in de winter en een dauwpuntgeregelde watertoevoertemperatuur in de zomer
  • Tevens adviseren wij configuratie ter plaatse te laten uitvoeren door een service medewerker van TROX.
